コンタータイ標準タイプ【1000個入り】
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる
CBR2S-M0の仕様・寸法情報
結束径(mm)
51
全長(mm)
193
幅(mm)
4.8
材質
[ナイロン] 耐候性ナイロン66
色
黒
耐環境性
耐候 / 難燃
難燃グレード(主原料)
UL94V-2
代表規格
UL
推奨工具
GTS / PTS
トラスココード
477-4442
使用温度範囲(Min～Max)(℃)
-59～+85
-
-
商品情報
電線やケーブルのダメージを防ぐ独特のデザインの、コンタータイの特長
使用例
製品仕様

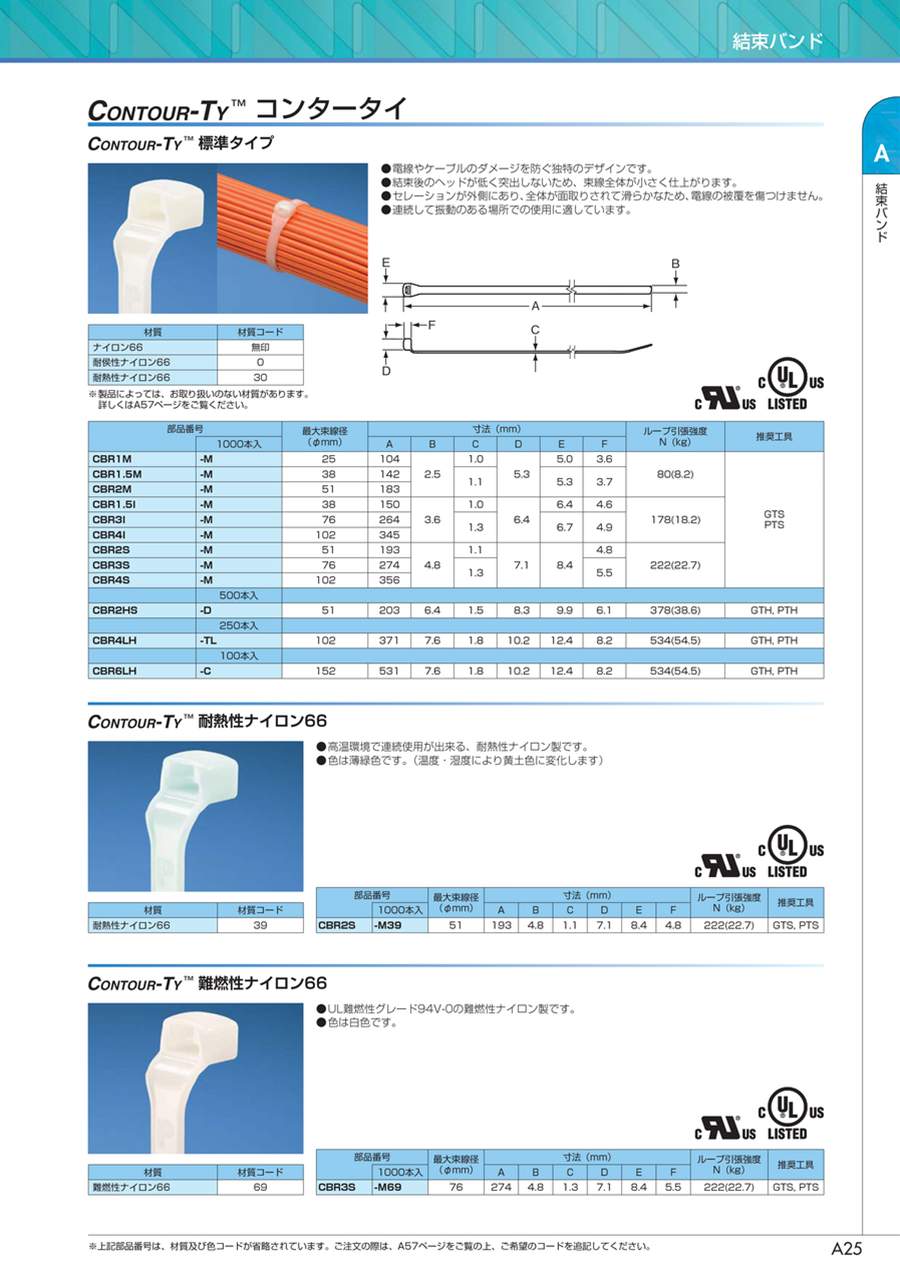

寸法図
| 部品番号 | 最大束線径 （φmm） | 寸法（mm） | ループ引張強度 N（kg） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 1000本入 | A | B | C | D | E | F | |||
| CBR1M | -M | 25 | 104 | 2.5 | 1.0 | 5.3 | 5.0 | 3.6 | 80（8.2） |
| CBR1.5M | -M | 38 | 142 | 1.1 | 5.3 | 3.7 | |||
| CBR2M | -M | 51 | 183 | ||||||
| CBR1.5I | -M | 38 | 150 | 3.6 | 1.0 | 6.4 | 6.4 | 4.6 | 178（18.2） |
| CBR3I | -M | 76 | 264 | 1.3 | 6.7 | 4.9 | |||
| CBR4I | -M | 102 | 345 | ||||||
| CBR2S | -M | 51 | 193 | 4.8 | 1.1 | 7.1 | 8.4 | 4.8 | 222（22.7） |
| CBR3S | -M | 76 | 274 | 1.3 | 5.5 | ||||
| CBR4S | -M | 102 | 356 | ||||||
| 500本入 | |||||||||
| CBR2HS | -D | 51 | 203 | 6.4 | 1.5 | 8.3 | 9.9 | 6.1 | 378（38.6） |
| 250本入 | |||||||||
| CBR4LH | -TL | 102 | 371 | 7.6 | 1.8 | 10.2 | 12.4 | 8.2 | 534（54.5） |
| 100本入 | |||||||||
| CBR6LH | -C | 152 | 531 | 7.6 | 1.8 | 10.2 | 12.4 | 8.2 | 534（54.5） |
| 材質 | 材質コード |
|---|---|
| ナイロン66 | 無印 |
| 耐侯性ナイロン66 | 0 |
| 耐熱性ナイロン66 | 30 |
詳細情報
基本情報
セレーション（ギザギザ部）が外にある為ケーブルを傷めず、連続して振動のかかる部分に最適です。
【特長】
・電線やケーブルのダメージを防ぐ独特のデザインです。
・結束後のヘッドが低く突出しないため、束線全体が小さく仕上がります。
・セレーションが外側にあり、全体が面取りされて滑らかなため、電線の被覆を傷つけません。
【用途】
・狭い空間での配線など、ヘッドの干渉を抑えたい場合など。
・連続して振動のある場所での使用に適している。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
コンタータイ標準タイプの型番CBR2S-M0のページです。
型番CBR2S-M0に関する仕様情報を記載しております。
コンタータイ標準タイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q結束や切断はどのようにすればよいでしょうか？
A
当社の結束工具（GTS-Eなど）を使用すると、切断面が飛び出さず、安全確実に結束、切断が行えます。
