組端子台 TLシリーズセルフアップ

Name: 組端子台 TLシリーズ セルフアップ
Brand: KASUGA
SKU: 222000189970
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 330円～4,291円

税込単価: 363円～4,720円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

KASUGA

組端子台 T・TCシリーズセルフアップ

4.6

通常価格(税別)： 297円 (税込価格：327円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

KASUGA

フレキシブル端子台組式

4.3

通常価格(税別)： 326円 (税込価格：359円)

通常出荷日：在庫品1日目

必要な極数で組み立てられた、TLシリーズのセルフアップ式組端子台。【特長】・絶...

詳細情報を確認する

結線方式
ネジ
取付方式
直付け
部品/完成品
組上完成品
入出力数
1対1
カバー(付属)
有
銘板(付属)
有
わたり
可
ねじ仕様
セルフアップ
色
黒
仕様
一般
UL規格
○
CSA規格
○
CE規格
○

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が43型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

組端子台 TLセルフアップの寸法

TL15シリーズの寸法

（単位：mm）

TL15系の寸法図

極数	型番	寸法（mm）		概略質量
極数	型番	A	B	概略質量
2	TL15 02	50	42	40g
3	TL15 03	60	52	50g
4	TL15 04	70	62	60g
5	TL15 05	80	72	70g
6	TL15 06	90	82	80g
8	TL15 08	110	102	100g
10	TL15 10	130	122	125g
12	TL15 12	150	142	145g
14	TL15 14	170	162	165g

極数	タイプ名	寸法（mm）		概略質量
極数	タイプ名	A	B	概略質量
15	TL15 15	180	172	175g
16	TL15 16	190	182	185g
18	TL15 18	210	202	205g
20	TL15 20	230	222	230g
22	TL15 22	250	242	250g
24	TL15 24	270	262	270g
25	TL15 25	280	272	280g
30	TL15 30	330	322	335g

TL25シリーズの寸法

（単位：mm）

TL25シリーズの寸法図

極数	タイプ名	寸法（mm）		概略質量
極数	タイプ名	A	B	概略質量
2	TL25 02	55	47	55g
3	TL25 03	67	59	70g
4	TL25 04	79	71	85g
6	TL25 06	103	95	115g
8	TL25 08	127	119	145g
10	TL25 10	151	143	175g
12	TL25 12	175	167	205g
14	TL25 14	199	191	240g

極数	タイプ名	寸法（mm）		概略質量
極数	タイプ名	A	B	概略質量
15	TL25 15	211	203	255g
16	TL25 16	223	215	270g
18	TL25 18	247	239	300g
20	TL25 20	271	263	330g
22	TL25 22	295	287	360g
24	TL25 24	319	311	390g
25	TL25 25	331	323	405g
30	TL25 30	391	383	480g

TL35シリーズの寸法

（単位：mm）

TL35シリーズの寸法図

極数	タイプ名	寸法（mm）		概略質量
極数	タイプ名	A	B	概略質量
2	TL35 02	66	56	95g
3	TL35 03	82	72	125g
4	TL35 04	97	87	155g
6	TL35 06	128	118	210g
8	TL35 08	159	149	270g

極数	タイプ名	寸法（mm）		概略質量
極数	タイプ名	A	B	概略質量
10	TL35 10	190	180	330g
12	TL35 12	221	211	385g
15	TL35 15	268	258	475g
18	TL35 18	314	304	540g
20	TL35 20	345	335	600g

組端子台 TLセルフアップの仕様

製品仕様

絶縁電圧：600V。
適合電線と最大電流：0.75mm²-10A／1.25mm²-15A／2mm²-20A。
締付トルク：1.0～1.3N・m。
難燃グレード：UL94V-0。

製品仕様

絶縁電圧：600V。
適合電線と最大電流：1.25mm²-15A／2mm²ｰ20A／＊3.5mm²-30A／＊5.5mm²-40A（＊印はねじ・圧着端子がJIS規格外）。
締付トルク：1.4～1.8N・m。
難燃グレード：UL94V-0。

製品仕様

絶縁電圧：600V。
適合電線と最大電流：3.5mm²-30A／5.5mm²-40A／8mm²-50A。
締付トルク：2.2～2.8N・m。
難燃グレード：UL94V-0。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

極数

(極)

ネジサイズ

定格電流（JIS）

(A)

定格電流（UL）

(A)

端子間ピッチ

(mm)

RoHS?

最小発注数量

2	M3.5	20	20	10	-	1個
3	M3.5	20	20	10	10	10個
4	M3.5	20	20	10	-	1個
5	M3.5	20	20	10	10	10個
6	M3.5	20	20	10	-	1個
8	M3.5	20	20	10	-	1個
10	M3.5	20	20	10	-	1個
12	M3.5	20	20	10	-	1個
14	M3.5	20	20	10	10	1個
15	M3.5	20	20	10	10	1個
16	M3.5	20	20	10	10	1個
18	M3.5	20	20	10	10	1個
20	M3.5	20	20	10	10	1個
22	M3.5	20	20	10	10	1個
24	M3.5	20	20	10	10	1個
25	M3.5	20	20	10	10	1個
30	M3.5	20	20	10	-	1個
2	M4	40	30	12	10	10個
3	M4	40	30	12	10	1個
4	M4	40	30	12	-	1個
6	M4	40	30	12	-	1個
8	M4	40	30	12	10	1個
10	M4	40	30	12	10	1個
12	M4	40	30	12	10	1個
14	M4	40	30	12	10	1個
15	M4	40	30	12	10	1個
16	M4	40	30	12	10	1個
18	M4	40	30	12	10	1個
20	M4	40	30	12	10	1個
22	M4	40	30	12	10	1個
24	M4	40	30	12	10	1個
25	M4	40	30	12	10	1個
30	M4	40	30	12	10	1個
2	M5	50	50	15.5	10	10個
3	M5	50	50	15.5	-	1個
4	M5	50	50	15.5	-	1個
6	M5	50	50	15.5	10	1個
8	M5	50	50	15.5	10	10個
10	M5	50	50	15.5	10	1個
12	M5	50	50	15.5	10	1個
15	M5	50	50	15.5	10	1個
18	M5	50	50	15.5	10	1個
20	M5	50	50	15.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

330円 ( 363円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	6日目
490円 ( 539円 )	在庫品1日目当日出荷可能
551円 ( 606円 )	6日目
618円 ( 680円 )	在庫品1日目当日出荷可能
808円 ( 889円 )	在庫品1日目当日出荷可能
941円 ( 1,035円 )	在庫品1日目当日出荷可能
1,049円 ( 1,154円 )	在庫品1日目当日出荷可能
1,129円 ( 1,242円 )	在庫品1日目当日出荷可能
1,242円 ( 1,366円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	6日目
1,469円 ( 1,616円 )	6日目
1,595円 ( 1,755円 )	6日目
1,722円 ( 1,894円 )	6日目
2,581円 ( 2,839円 )	6日目
2,693円 ( 2,962円 )	6日目
2,542円 ( 2,796円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	6日目
500円 ( 550円 )	在庫品1日目当日出荷可能
638円 ( 702円 )	在庫品1日目当日出荷可能
855円 ( 941円 )	在庫品1日目当日出荷可能
1,063円 ( 1,169円 )	在庫品1日目当日出荷可能
1,336円 ( 1,470円 )	6日目
1,588円 ( 1,747円 )	6日目
1,827円 ( 2,010円 )	6日目
2,556円 ( 2,812円 )	6日目
2,693円 ( 2,962円 )	6日目
2,315円 ( 2,547円 )	6日目
2,554円 ( 2,809円 )	6日目
2,669円 ( 2,936円 )	6日目
3,042円 ( 3,346円 )	6日目
3,813円 ( 4,194円 )	6日目
4,291円 ( 4,720円 )	6日目
613円 ( 674円 )	6日目
808円 ( 889円 )	在庫品1日目当日出荷可能
972円 ( 1,069円 )	在庫品1日目当日出荷可能
1,293円 ( 1,422円 )	在庫品1日目当日出荷可能
1,703円 ( 1,873円 )	6日目
2,672円 ( 2,939円 )	在庫品1日目当日出荷可能
2,420円 ( 2,662円 )	6日目
3,740円 ( 4,114円 )	6日目
3,476円 ( 3,824円 )	6日目
3,875円 ( 4,263円 )	6日目

詳細情報

基本情報

基本情報

必要な極数で組み立てられた、TLシリーズのセルフアップ式組端子台。
【特長】
・絶縁電圧が600Vの汎用的な組端子台です
・取付穴が中心線上に揃っており、穴あけ作業が容易となっています
・全機種にカバーと記名シールが付属しています
【用途】
・電線の中継に最適
・UL・CSA規格認証品です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

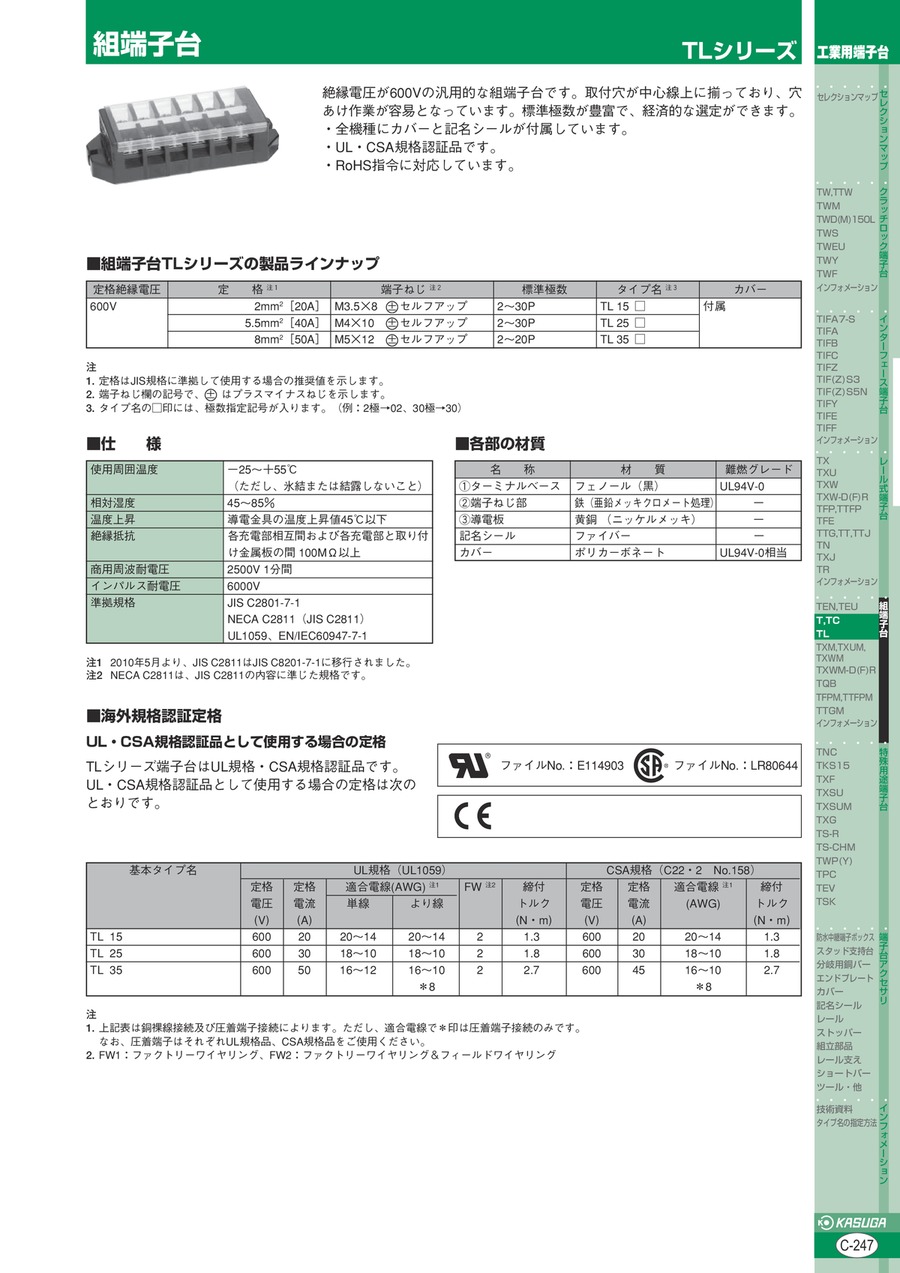

カタログ

カタログ (見開き版)
