KASUGA

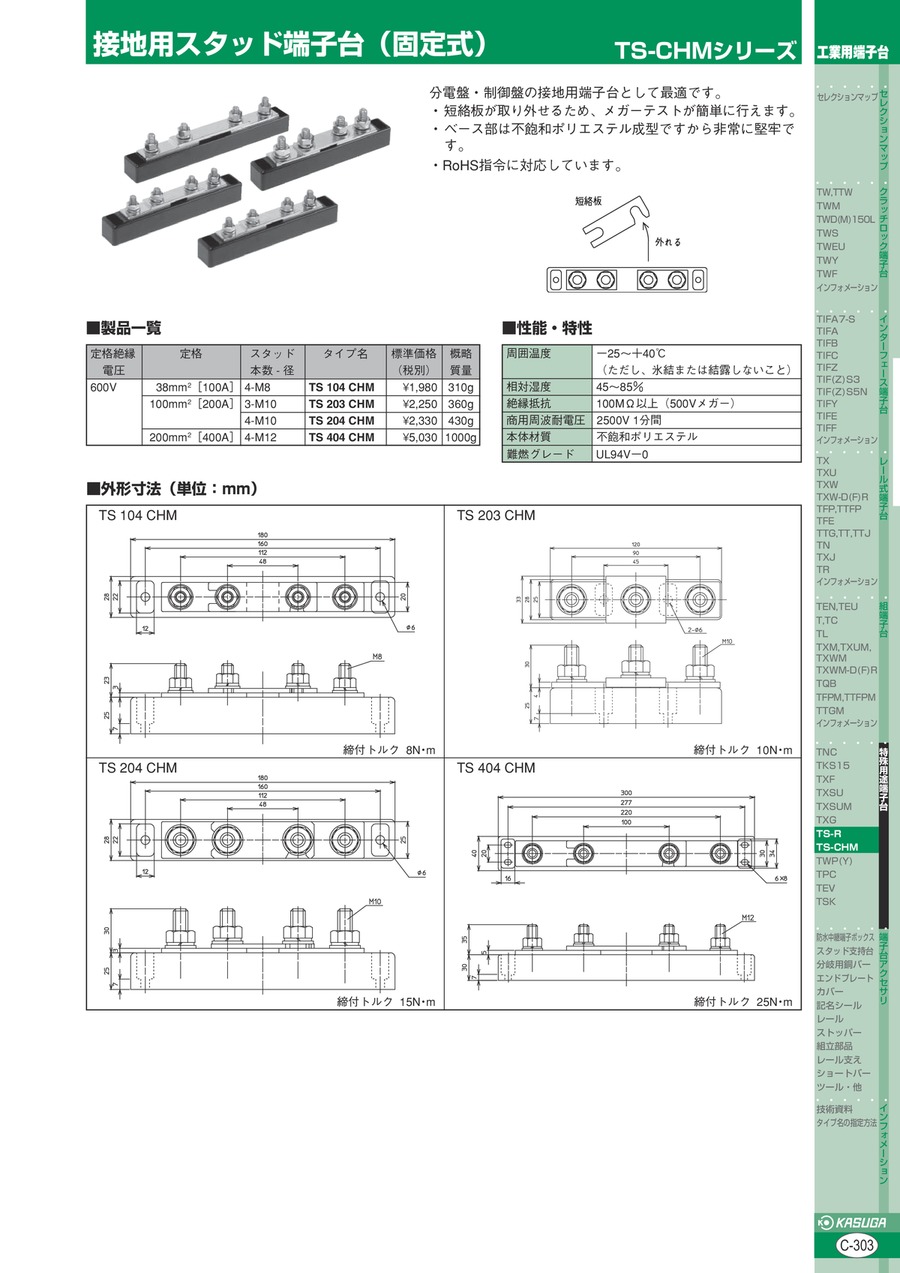

接地用スタッド端子台（固定式） TS-CHMシリーズ

接地用スタッド端子台（固定式） TS-CHMシリーズ
通常単価(税別)
2,670円～5,348円
税込単価
2,937円～5,883円
通常出荷日：在庫品1日目当日出荷可能

使いやすく丈夫な接地用スタッド端子台 スタッドです。【特長】・短絡板が取り外せるため、メガーテストが簡...

詳細を確認
  • 株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
    これに伴い社名、住所の表記が変更となります。
    本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
    ※本変更による製品仕様の変更はございません。
    メーカーレター　ラベル変更例
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認

よく一緒に見られています

マルチレール式端子台 セルフアップ

KASUGA

マルチレール式端子台 セルフアップ
通常価格(税別)： 186円 (税込価格：205円)

通常出荷日：在庫品1日目

よく一緒に見られています

組端子台 T・TCシリーズ セルフアップ

KASUGA

組端子台 T・TCシリーズ セルフアップ
通常価格(税別)： 297円 (税込価格：327円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

接地用スタッド端子台 スタッドの仕様

製品仕様

定格絶縁電圧 定格 スタッド
本数-径		 タイプ名 概略質量
600V 38mm2［100A］ 4-M8 TS 104 CHM 310g
100mm2［200A］ 3-M10 TS 203 CHM 360g
4-M10 TS 204 CHM 430g
200mm2［400A］ 4-M12 TS 404 CHM 1000g

性能／特性

  • 周囲温度：-25～+40℃（ただし、氷結または結露しないこと）
  • 相対湿度：45～85%
  • 絶縁抵抗：100MΩ以上（500Vメガー）
  • 商用周波耐電圧：2,500V/1分間
  • 本体材質：不飽和ポリエステル
  • 難燃グレード：UL94V-0

接地用スタッド端子台 スタッドの寸法

TS 104 CHM



（単位：mm）



接地用スタッド端子台 スタッド:関連画像

TS 104 CHM 寸法図

TS 204 CHM



（単位：mm）



接地用スタッド端子台 スタッド:関連画像

TS 204 CHM 寸法図

TS 203 CHM



（単位：mm）



接地用スタッド端子台 スタッド:関連画像

TS 203 CHM 寸法図

TS 404 CHM



（単位：mm）



接地用スタッド端子台 スタッド:関連画像

TS 404 CHM 寸法図

型番リスト

表示件数
  • 1
    • 型番
    TS104CHM
    TS204CHM
    TS404CHM

    極数

    (極)

    ネジサイズ

    定格電流（JIS）

    (A)

    		RoHS?最小発注数量
    4
    M8
    100
    -
    1個
    4
    M10
    200
    -
    1個
    4
    M12
    400
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,670円
    ( 2,937円 )
    在庫品1日目当日出荷可能
    4,360円
    ( 4,796円 )
    在庫品1日目当日出荷可能
    5,348円
    ( 5,883円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    使いやすく丈夫な接地用スタッド端子台 スタッドです。
    【特長】
    ・短絡板が取り外せるため、メガーテストが簡単に行えます。
    ・ベース部は不飽和ポリエステル成型のため非常に堅牢です。
    【用途】
    ・分電盤・制御盤の接地用端子台として最適です。

    ご注意

    • 株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
      これに伴い社名、住所の表記が変更となります。
      本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
      ※本変更による製品仕様の変更はございません。
      メーカーレター　ラベル変更例
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
