マルチレール式端子台セルフアップ【1～60個入り】

Name: マルチレール式端子台 セルフアップ【1～60個入り】
Brand: KASUGA
SKU: 222000189903
Rating: 4.4 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（5件）

通常単価(税別): 186円～5,254円

税込単価: 205円～5,779円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

KASUGA

マルチレール式端子台ジャンプアップ

4.3

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

KASUGA

組端子台 T・TCシリーズセルフアップ

4.6

通常価格(税別)： 297円 (税込価格：327円)

通常出荷日：在庫品1日目

セルフアップ構造の、使いやすい標準的なマルチレール式端子台。【特長】・幅広い容...

詳細情報を確認する

結線方式
ネジ
取付方式
DINレール取付
部品/完成品
バラ部品
極数 (極)
1
入出力数
1対1
カバー(付属)
無
銘板(付属)
無
仕様
一般用

ご注意

株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

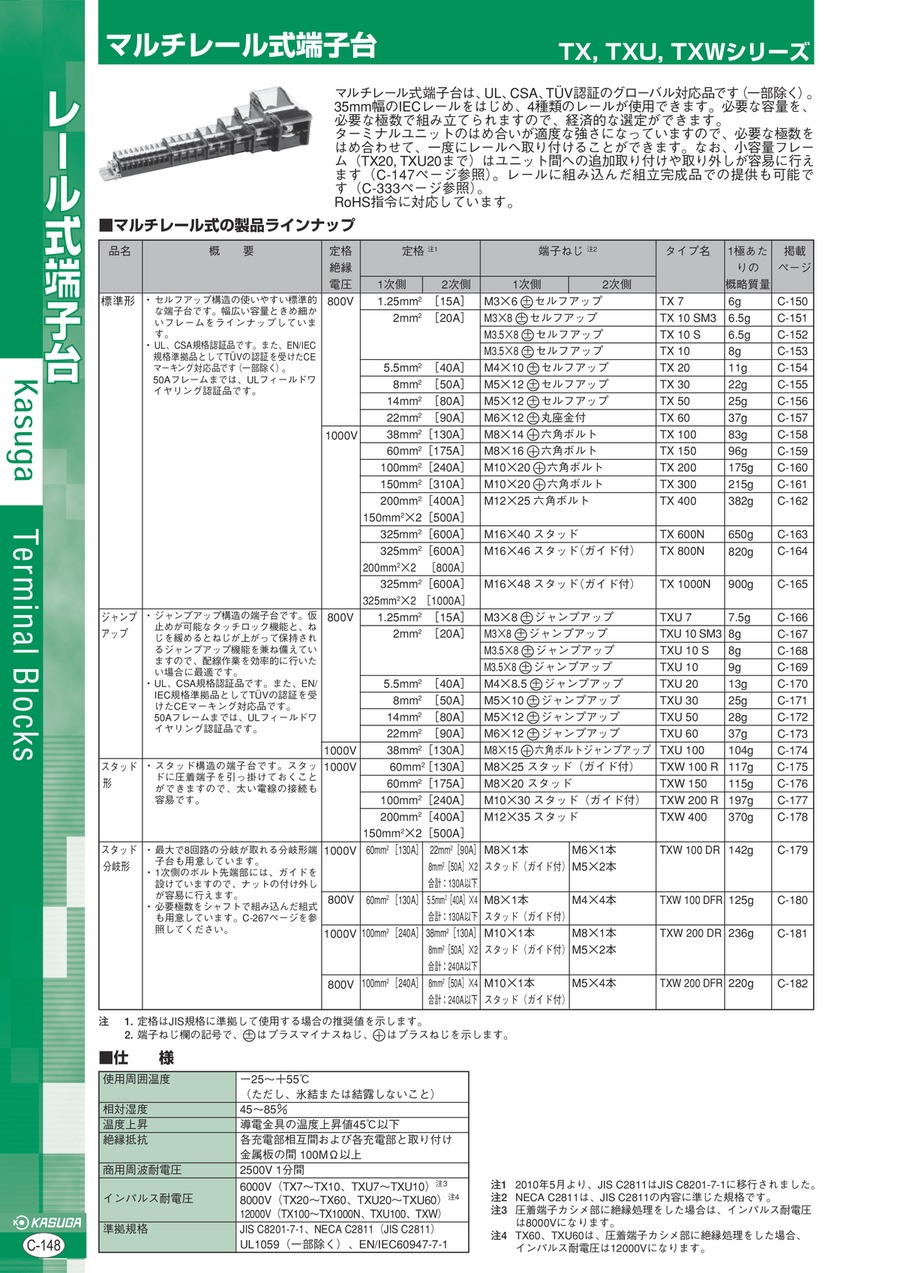

マルチレール式端子台セルフアップの仕様

使用周囲温度：-25～+55℃（ただし、氷結または結露しないこと）
相対湿度：45～85％
温度上昇：導電金具の温度上昇値45℃以下
絶縁抵抗：各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
商用周波耐電圧：2,500V 1分間
インパルス耐電圧：6,000V（TX7～TX10）※1／8,000V（TX20～TX60）※2／12,000V（TX100～TX400）
準拠規格：JIS C8201-7-1／NECA C2811（JIS C2811）／UL1059（一部除く）／EN/IEC60947-7-1

※ 1.圧着端子カシメ部に絶縁処理をした場合は、インパルス耐電圧は8,000Vになります。
※ 2.TX60は、圧着端子カシメ部に絶縁処理をした場合、インパルス耐電圧は12,000Vになります。

マルチレール式端子台セルフアップの寸法

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインナップしています。
UL 、CSA規格認証品です。また、EN/IEC規格準拠品としてTUVの認証を受けたCEマーキング対応品です（一部除く）。
50Aフレームまでは、ULフィールドワイヤリング認証品です。

品名	定格絶縁電圧	定格※1		端子ねじ※2		タイプ名	1極あたりの概略質量
品名	定格絶縁電圧	1次側	2次側	1次側	2次側	タイプ名	1極あたりの概略質量
標準形	800V	1.25mm²［15A］		M3×6（±）セルフアップ		TX7	6g
		2mm²［20A］		M3×8（±）セルフアップ		TX10 SM3	6.5g
				M3.5×8（±）セルフアップ		TX10 S	6.5g
				M3.5×8（±）セルフアップ		TX10	8g
		5.5mm²［40A］		M4×10（±）セルフアップ		TX20	11g
		8mm²［50A］		M5×12（±）セルフアップ		TX30	22g
		14mm²［80A］		M5×12（±）セルフアップ		TX50	25g
		22mm²［90A］		M6×12（±）丸座金付		TX60	37g
	1000V	38mm²［130A］		M8×14（+）六角ボルト		TX100	83g
		60mm²［175A］		M8×16（+）六角ボルト		TX150	96g
		100mm²［240A］		M10×20（+）六角ボルト		TX200	175g
		150mm²［310A］		M10×20（+）六角ボルト		TX300	215g
		200mm²［400A］ 150mm²×2［500A］		M12×25六角ボルト		TX400	382g

※ 1.定格はJIS規格に準拠して使用する場合の推奨値を示します。
※ 2.端子ねじ欄の記号で、± はプラスマイナスねじ、+ はプラスねじを示します。

型番リスト

表示件数

型番

ネジサイズ

定格電流（JIS）

(A)

定格電流（IEC）

(A)

定格電流（UL）

(A)

ネジサイズ詳細

端子間ピッチ

(mm)

わたり

ねじ仕様

トラスココード

UL規格

CSA規格

CE規格

TÜV規格

RoHS?

最小発注数量

M3	15	15	10	-	7.3	可	セルフアップ	850-0068	○	○	○	○	-	4個
M3.5	20	25	20	-	9.5	可	セルフアップ	850-0058	○	○	○	○	-	4個
M3.5	20	20	15	-	8	可	セルフアップ	-	○	○	○	○	-	4個
M3	20	20	15	-	8	可	セルフアップ	-	○	○	○	○	-	1パック 60個入り
M4	40	40	30	-	11.5	可	セルフアップ	850-0061	○	○	○	○	-	4個
M5	50	60	50	-	14.5	可	セルフアップ	850-0063	○	○	○	○	-	1パック 30個入り
M5	80	60	30	-	15	可	セルフアップ	850-0066	○	-	○	○	-	1パック 30個入り
M6	90	110	80	-	19.5	可	丸座金付	850-0067	○	○	○	○	-	1個
M8	130	140	115	-	27	可	+六角ボルト	850-0059	○	○	○	○	-	1個
M8	175	190	175	-	28	否	+六角ボルト	850-0060	○	○	○	○	-	1パック 6個入り
M10	240	300	230	-	39	否	+六角ボルト	850-0062	○	○	○	○	-	1個
M10	310	350	285	-	46	否	+六角ボルト	850-0064	○	○	○	○	-	1個
M12	400	540	380	-	62	否	+六角ボルト	850-0065	○	○	○	○	10	1パック 3個入り

通常単価(税別) (税込単価)	通常出荷日

186円 ( 205円 )	在庫品1日目当日出荷可能
189円 ( 208円 )	在庫品1日目当日出荷可能
186円 ( 205円 )	在庫品1日目当日出荷可能
3,854円 ( 4,239円 )	在庫品1日目当日出荷可能
196円 ( 216円 )	在庫品1日目当日出荷可能
3,640円 ( 4,004円 )	在庫品1日目当日出荷可能
4,047円 ( 4,452円 )	在庫品1日目当日出荷可能
328円 ( 361円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
2,562円 ( 2,818円 )	在庫品1日目当日出荷可能
1,635円 ( 1,799円 )	在庫品1日目当日出荷可能
2,338円 ( 2,572円 )	在庫品1日目当日出荷可能
5,254円 ( 5,779円 )	6日目

詳細情報

基本情報

基本情報

セルフアップ構造の、使いやすい標準的なマルチレール式端子台。
【特長】
・幅広い容量ときめ細かいフレームをラインナップ
・UL、CSA規格認定品
・EN/IEC規格適合品としてTÜVの認定を受けたCEマーキング対応品
・50Aフレームまでは、ULフィールドワイヤリング認証品
【用途】
・電線の中継に最適
・任意の極数でレールに組み込む際に最適

ご注意

株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
【ＩＤＥＣ】BN,BNHブロック端子台（M3～M4）
汎用ブロック端子台、セルフアップとバネアップ
ミスミ
絶縁支持台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
