TT10SKM3.5は、メーカー型番「TT10SKM35」と同等品です。
株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

2段形端子台

特長（TT20K）

TT20K

IEC35mm
春日C形
IEC・C形兼用

絶縁電圧	600V
適合電線と最大電流 (圧着接続の場合)	1.25mm²－15A 2mm²－20A 3.5mm²－30A
端子ねじ	M4×10(±)セルフアップ
締付トルク	1.4～1.8N・m
難燃グレード	UL94V-2

寸法（TT20K）

寸法図1

適合圧着端子1

寸法図2

寸法図3

特長（TT10SK）

TT10SK

IEC35mm
春日C形
IEC・C形兼用

絶縁電圧	600V
適合電線と最大電流 (圧着接続の場合)	0.75mm²－10A 1.25mm²－15A ※2mm²－20A (※印はねじ、圧着端子がJIS規格外)
端子ねじ	M3×8(±)セルフアップ
締付トルク	0.6～0.9N・m
難燃グレード	UL94V-2

寸法（TT10SK）

寸法図4

適合圧着端子2

寸法図5

寸法図6

特長（TT10SKM3.5）

TT10SKM3.5

IEC35mm
春日C形
IEC・C形兼用

絶縁電圧	600V
適合電線と最大電流 (圧着接続の場合)	0.75mm²－10A 1.25mm²－15A 2mm²－20A
端子ねじ	M3.5×8(±)セルフアップ
締付トルク	1.0～1.3N・m
難燃グレード	UL94V-2

寸法（TT10SKM3.5）

寸法図7

適合圧着端子3

寸法図8

寸法図9

型番リスト

表示件数

型番

TT10SK

TT10SKM3.5

注文停止中

TT20K

ネジサイズ

定格電流（JIS）

(A)

端子間ピッチ

(mm)

パック入り数

(個)

最小発注数量

M3	15	8	1	1個
M3.5	20	8	20	1パック 20個入り
M4	30	11.5	20	1パック 20個入り

通常単価(税別) (税込単価)	通常出荷日

288円 ( 317円 )	在庫品1日目当日出荷可能
3,932円 ( 4,325円 )	在庫品1日目当日出荷可能
5,120円 ( 5,632円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

レール式端子台（ねじ構造はセルフアップねじ）。
【特長】
・2段形端子台は、狭いスペースに制御回路用端子が多数必要な場合に最適です
・上段、下段の端子は、半極ずつ位置がずれているため、上下段のどちら側からでも配線することができます
・レールを使用せず、シャフトで組み立てる直接取り付け（組端子式）も可能です
【用途】
・狭いスペースに制御回路用端子が多数必要な場合に最適

ご注意

TT10SKM3.5は、メーカー型番「TT10SKM35」と同等品です。
株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

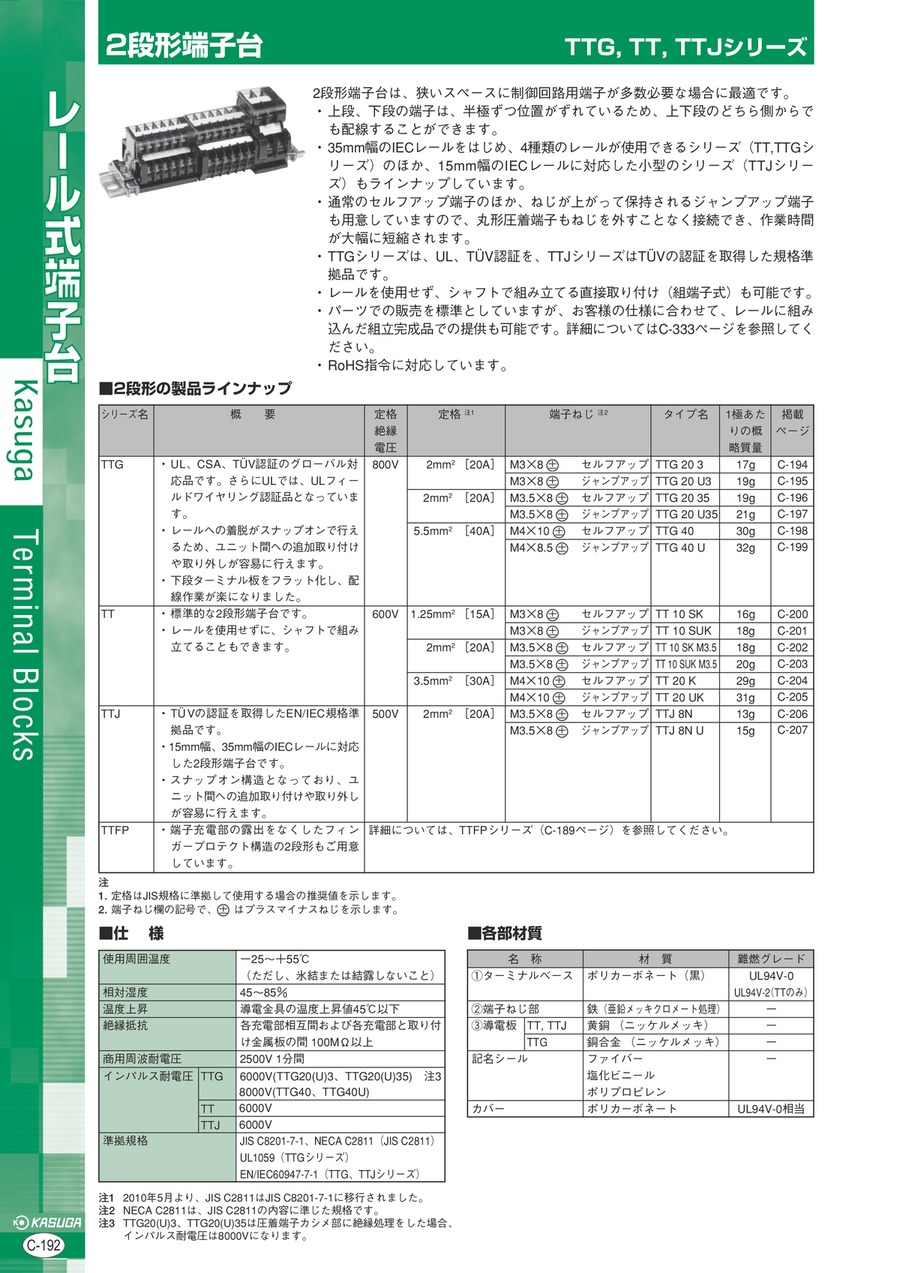

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

2段形端子台セルフアップ（レール式）のレビュー

4.2平均満足度：4.24件のレビュー

星5
25%
星4
75%
星3
0%
星2
0%
星1
0%

制御盤の端子台の代替品

満足度：4.02022/03/10

いつも購入しているメーカーの端子台が欠品で、納期がかかってしまうので、代替品としてこれを選定しました。上下方向に寸法が大...もっと読む

0人が参考にしています。

制御盤の組付け

満足度：4.02021/02/17

安定の使いややすさ、他の機械にも使わせていただいています。　

0人が参考にしています。

盤内配線用

満足度：5.02018/09/13

2段式なのでスペース的な問題あるところに有効です。 1個単位で購入できて助かります。

0人が参考にしています。

配線の端子台として使用

満足度：4.02018/07/17

配線の端子台として使っています。取り付け作業はしやすく結束の具合もしっかり行えます。今のところ問題なく使えており満足して...もっと読む

0人が参考にしています。

4件全て見る
