NNCタイプ配線ダクト（変性PPHOX製・ノンハロゲン）
- 全長 (mm)
- 2000
- 材質
- 変性PPHOX
- 取付/固定方法
- 取付穴
- 規格
- UL/CSA/CE
- 適用カバー部品番号
- カバー付き
商品情報

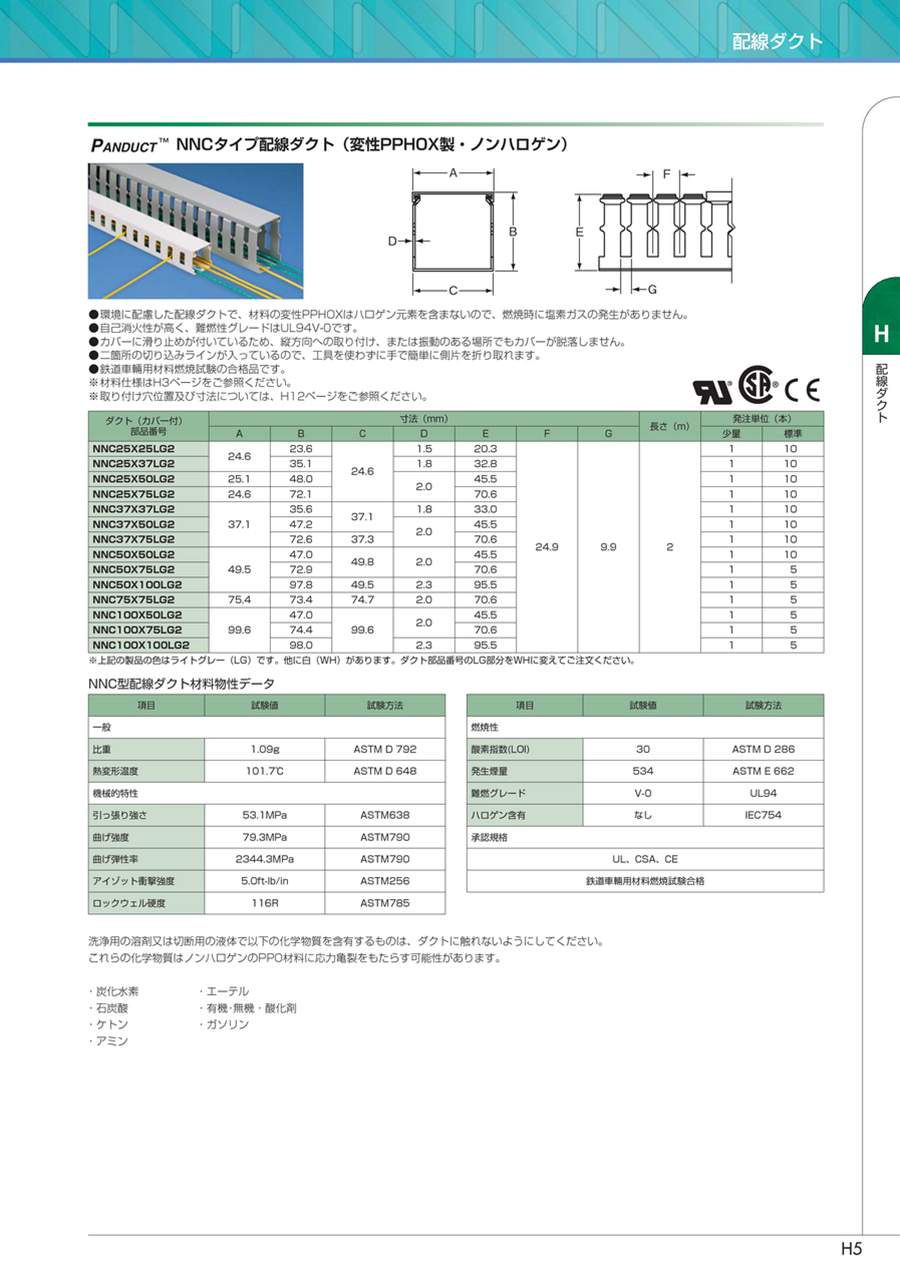

環境に配慮したNNCタイプ配線ダクト（変性PPHOX製・ノンハロゲン）
寸法図
| ダクト（カバー付） 部品番号 | 寸法（mm） | 長さ（m） | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||
| NNC25X50LG2 | 25.1 | 48.0 | 24.6 | 2.0 | 45.5 | 24.9 | 9.9 | 2 |
| NNC50X50LG2 | 49.5 | 47.0 | 49.8 | 2.0 | 45.5 | |||
上記の製品の色はグレー（LG）。他に白（WH）がある。ダクト部品番号のLG部分をWHに変える。
NNC型配線ダクト材料物性データ
| 項目 | 試験値 | 試験方法 |
|---|---|---|
| 一般 | ||
| 比重 | 1.09g | ASTM D 792 |
| 熱変形温度 | 101.7℃ | ASTM D 648 |
| 機械的特性 | ||
| 引っ張り強さ | 53.1MPa | ASTM638 |
| 曲げ強度 | 79.3MPa | ASTM790 |
| 曲げ弾性率 | 2344.3MPa | ASTM790 |
| アイゾット衝撃強度 | 5.0ft-lb/in | ASTM256 |
| ロックウェル硬度 | 116R | ASTM785 |
| 項目 | 試験値 | 試験方法 |
|---|---|---|
| 燃焼性 | ||
| 酸素指数（LOI） | 30 | ASTM D 286 |
| 発生煙量 | 534 | ASTM E 662 |
| 難燃グレード | V-0 | UL94 |
| ハロゲン含有 | なし | IEC754 |
| 承認規格 | ||
| UL、CSA、CE | ||
| 鉄道車輛用材料燃焼試験合格 | ||
注意・禁止事項
洗浄用の溶剤又は切断用の液体で以下の化学物質を含有するものは、ダクトに触れないようにしてください。
これらの化学物質はノンハロゲンのPPO材料に応力亀裂をもたらす可能性があります。
- 炭化水素
- エーテル
- 石炭酸
- 有機、無機、酸化剤
- ケトン
- ガソリン
- アミン
詳細情報
基本情報
燃焼時に塩素ガスなどの有害ガスを発生しないノンハロゲンの変性PPHOX製エコダクトです。
【特長】
・環境に配慮した配線ダクトで、材料の変性PPHOXはハロゲン元素を含まないので、燃焼時に塩素ガスの発生がありません。
・自己消火性が高く、難燃性グレードはUL94V-0です。
・カバーに滑り止めが付いているため、縦方向への取り付け、または振動のある場所でもカバーが脱落しません。
・二箇所の切り込みラインが入っているので、工具を使わずに手で簡単に側片を折り取れます。
・鉄道車輛用材料燃焼試験の合格品です。
【用途】
・配電盤等の内部配線の整線に使用します。
