NEタイプ配線ダクト（変性PPO製・ノンハロゲン）
- 数量スライド割引
- 通常単価(税別)
- 11,188円～17,683円
- 税込単価
- 12,307円～19,451円
【特長】・燃焼時に塩素ガスなどの有害ガスを発生しません。・カバーに滑り止めが付...
詳細情報を確認する商品情報

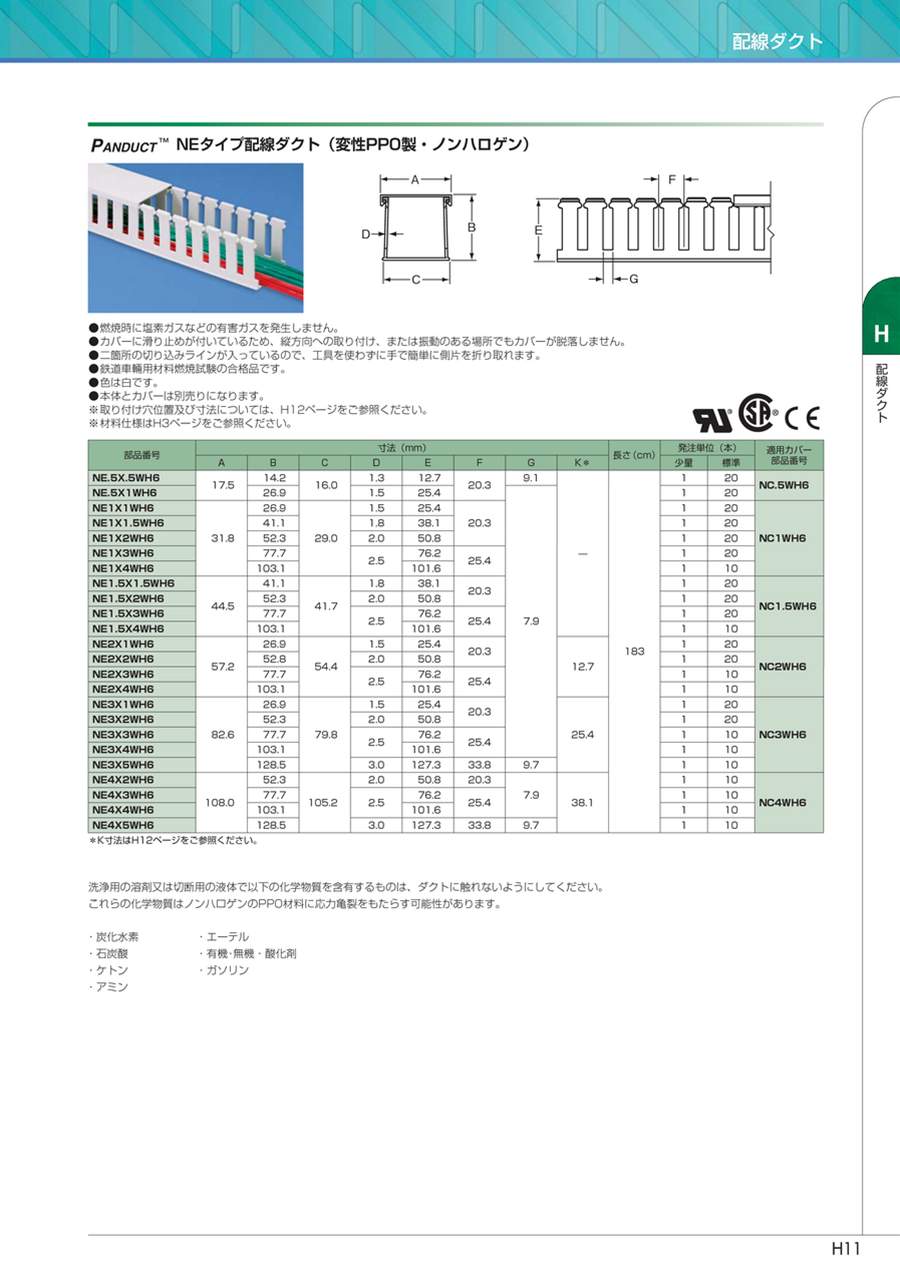

NEタイプ配線ダクト（変性PPO製・ノンハロゲン）
寸法図
| 部品番号 | 寸法（mm） | 長さ（cm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | K | ||
| NE.5X.5WH6 | 17.5 | 14.2 | 16.0 | 1.3 | 12.7 | 20.3 | 9.1 | - | 183 |
| NE.5X1WH6 | 26.9 | 1.5 | 25.4 | 7.9 | |||||
| NE1X1WH6 | 31.8 | 26.9 | 29.0 | 1.5 | 25.4 | 20.3 | |||
| NE1X1.5WH6 | 41.1 | 1.8 | 38.1 | ||||||
| NE1X2WH6 | 52.3 | 2.0 | 50.8 | ||||||
| NE1X3WH6 | 77.7 | 2.5 | 76.2 | 25.4 | |||||
| NE1X4WH6 | 103.1 | 101.6 | |||||||
| NE1.5X1.5WH6 | 44.5 | 41.1 | 41.7 | 1.8 | 38.1 | 20.3 | |||
| NE1.5X2WH6 | 52.3 | 2.0 | 50.8 | ||||||
| NE1.5X3WH6 | 77.7 | 2.5 | 76.2 | 25.4 | |||||
| NE1.5X4WH6 | 103.1 | 101.6 | |||||||
| NE2X1WH6 | 57.2 | 26.9 | 54.4 | 1.5 | 25.4 | 20.3 | 12.7 | ||
| NE2X2WH6 | 52.8 | 2.0 | 50.8 | ||||||
| NE2X3WH6 | 77.7 | 2.5 | 76.2 | 25.4 | |||||
| NE2X4WH6 | 103.1 | 101.6 | |||||||
| NE3X1WH6 | 82.6 | 26.9 | 79.8 | 1.5 | 25.4 | 20.3 | 25.4 | ||
| NE3X2WH6 | 52.3 | 2.0 | 50.8 | ||||||
| NE3X3WH6 | 77.7 | 2.5 | 76.2 | 25.4 | |||||
| NE3X4WH6 | 103.1 | 101.6 | |||||||
| NE3X5WH6 | 128.5 | 3.0 | 127.3 | 33.8 | 9.7 | ||||
| NE4X2WH6 | 108.0 | 52.3 | 105.2 | 2.0 | 50.8 | 20.3 | 7.9 | 38.1 | |
| NE4X3WH6 | 77.7 | 2.5 | 76.2 | 25.4 | |||||
| NE4X4WH6 | 103.1 | 101.6 | |||||||
| NE4X5WH6 | 128.5 | 3.0 | 127.3 | 33.8 | 9.7 | ||||
注意・禁止事項
洗浄用の溶剤又は切断用の液体で以下の化学物質を含有するものは、ダクトに触れないようにしてください。
これらの化学物質はノンハロゲンのPPO材料に応力亀裂をもたらす可能性があります。
- 炭化水素
- エーテル
- 石炭酸
- 有機、無機、酸化剤
- ケトン
- ガソリン
- アミン
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,591円 ( 12,750円 ) | 3日目 |
11,188円 ( 12,307円 ) | 3日目 |
11,654円 ( 12,819円 ) | 3日目 |
16,532円 ( 18,185円 ) | 3日目 |
17,683円 ( 19,451円 ) | 3日目 |
14,271円 ( 15,698円 ) | 3日目 |
16,532円 ( 18,185円 ) | 3日目 |
15,625円 ( 17,188円 ) | 3日目 |
17,088円 ( 18,797円 ) | 3日目 |
詳細情報
基本情報
【特長】
・燃焼時に塩素ガスなどの有害ガスを発生しません。
・カバーに滑り止めが付いているため、縦方向への取り付け、または振動のある場所でもカバーが脱落しません。
・二箇所の切り込みラインが入っているので、工具を使わずに手で簡単に側片を折り取れます。
・鉄道車輛用材料燃焼試験の合格品です。
・色は白色です。
・本体とカバーは別売りになります。
【用途】
・配電盤等の内部配線の整線に使用します。
