商品情報
型番リスト
詳細情報
カタログ

商品情報

組立のわずらわしさがないフレキシブル端子台

TEU 8の外形

TEU 11の外形

TEU 14の外形

製品仕様

TEU 8の寸法図

極数	タイプ名	寸法 mm			概略質量（g）
極数	タイプ名	ユニットの長さ A	取付ピッチ B	カバー・記名シール	概略質量（g）
2	TEU 8 02	36	28	16	20.5
3	TEU 8 03	44	36	24	28
4	TEU 8 04	52	44	32	35.5
5	TEU 8 05	60	52	40	43
6	TEU 8 06	68	60	48	50.5
7	TEU 8 07	76	68	56	58
8	TEU 8 08	84	76	64	65.5
9	TEU 8 09	92	84	72	73
10	TEU 8 10	100	92	80	80.5
11	TEU 8 11	108	100	88	88
12	TEU 8 12	116	108	96	95.5
13	TEU 8 13	124	116	104	103
14	TEU 8 14	132	124	112	110.5
15	TEU 8 15	140	132	120	118
16	TEU 8 16	148	140	128	125.5
17	TEU 8 17	156	148	136	133
18	TEU 8 18	164	156	144	140.5
19	TEU 8 19	172	164	152	148
20	TEU 8 20	180	172	160	155.5

TEU 8の型番一覧

TEU 11の寸法図

極数	タイプ名	寸法mm			概略質量（g）
極数	タイプ名	ユニットの長さ A	取付ピッチ B	カバー・記名シール	概略質量（g）
2	TEU 11 02	42	34	22	30.5
3	TEU 11 03	53	45	33	42
4	TEU 11 04	64	56	44	53.5
5	TEU 11 05	75	67	55	65
6	TEU 11 06	86	78	66	76.5
7	TEU 11 07	97	89	77	88
8	TEU 11 08	108	100	88	99.5
9	TEU 11 09	119	111	99	111
10	TEU 11 10	130	122	110	122.5
11	TEU 11 11	141	133	121	134
12	TEU 11 12	152	144	132	145.5
13	TEU 11 13	163	155	143	157
14	TEU 11 14	174	166	154	168.5
15	TEU 11 15	185	177	165	180
16	TEU 11 16	196	188	176	191.5
17	TEU 11 17	207	199	187	203
18	TEU 11 18	218	210	198	214.5
19	TEU 11 19	229	221	209	226
20	TEU 11 20	240	232	220	237.5

TEU 11の型番一覧

TEU 14の寸法図

極数	タイプ名	寸法 mm			概略質量（g）
極数	タイプ名	ユニットの長さ A	取付ピッチ B	カバー・記名シール	概略質量（g）
2	TEU 14 02	52	42	27.5	69
3	TEU 14 03	66	56	41.5	97
4	TEU 14 04	80	70	55.5	125
5	TEU 14 05	94	84	69.5	153
6	TEU 14 06	108	98	83.5	181
7	TEU 14 07	122	112	97.5	209
8	TEU 14 08	136	126	111.5	237
9	TEU 14 09	150	140	125.5	265
10	TEU 14 10	164	154	139.5	293
11	TEU 14 11	178	168	153.5	321
12	TEU 14 12	192	182	167.5	349
13	TEU 14 13	206	196	181.5	377
14	TEU 14 14	220	210	195.5	405
15	TEU 14 15	234	224	209.5	433
16	TEU 14 16	248	238	223.5	461
17	TEU 14 17	262	252	237.5	489
18	TEU 14 18	276	266	251.5	517
19	TEU 14 19	290	280	265.5	545
20	TEU 14 20	304	294	279.5	573

TEU 14の型番一覧

製品仕様

絶縁電圧	600V
適合電線と最大電流	2mm²－20A
端子ねじ	M3.5×7（±）ねじアップ
締付トルク	1.0～1.3 N・m
難燃グレード	UL94V-0

TEU8の仕様

絶縁電圧	600V
適合電線と最大電流	3.5mm²－20A
端子ねじ	M4×8（±）ねじアップ
締付トルク	1.4～1.8 N・m
難燃グレード	UL94V-0

TEU 11の仕様

絶縁電圧	600V
適合電線と最大電流	8mm²－50A
端子ねじ	M5×10（±）ねじアップ
締付トルク	2.2～2.8 N・m
難燃グレード	UL94V-0

TEU 14の仕様

海外規格認証定格

	UL		EN/IEC
絶縁電圧	600V		600V
定格適合電線（AWG）	単線	より線	単線	より線
定格適合電線（AWG）	20～14	20～14	20～14	20～14
定格通電電流	20A		20A

TEU 8

	UL		EN/IEC
絶縁電圧	600V		600V
定格適合電線（AWG）	単線	より線	単線	より線
	18～10	18～10	18～12	18～12
	18～10	18～10	-	※10
定格通電電流	30A		18～12：30A, ※10：40A

TEU 11

※ 圧着端子接続専用

	UL		EN/IEC
絶縁電圧	600V		600V
定格適合電線（AWG）	単線	より線	単線	より線
	16～10	16～10	16～10	16～10
	-	※8	-	※8
定格通電電流	16～10：35A, ※8：50A		16～10：45A, ※8：60A

TEU 14

※ 圧着端子接続専用

適合圧着端子

TEU 8
1.25-3.5 2-3.5

TEU 11
1.25-4 2-4 5.5-4

TEU 14
5.5-5 8-5

型番リスト

表示件数

型番

極数

(極)

ネジサイズ

定格電流（JIS）

(A)

定格電流（IEC）

(A)

定格電流（UL）

(A)

端子間ピッチ

(mm)

特価品

RoHS?

最小発注数量

2	M4	30	30	30	11	対象外	10	10個
3	M4	30	30	30	11	対象外	10	1個
4	M4	30	30	30	11	対象外	-	1個
5	M4	30	30	30	11	対象外	10	10個
6	M4	30	30	30	11	対象外	-	1個
8	M4	30	30	30	11	対象外	10	10個
10	M4	30	30	30	11	対象外	10	1個
2	M5	50	45	35	14	対象外	10	1個
3	M5	50	45	35	14	対象外	10	1個
4	M5	50	45	35	14	対象外	10	1個
6	M5	50	45	35	14	対象外	10	1個
2	M3.5	20	20	20	8	対象外	10	10個
3	M3.5	20	20	20	8	対象外	10	10個
4	M3.5	20	20	20	8	対象外	-	1個
5	M3.5	20	20	20	8	対象外	10	10個
6	M3.5	20	20	20	8	対象外	-	1個
8	M3.5	20	20	20	8	対象外	10	10個
10	M3.5	20	20	20	8	対象外	10	1個
12	M3.5	20	20	20	8	対象外	10	1個
14	M3.5	20	20	20	8	対象外	10	1個
14	M3.5	20	20	20	8	対象品	-	1個
16	M3.5	20	20	20	8	対象外	10	1個

通常単価(税別) (税込単価)	通常出荷日

551円 ( 606円 )	6日目
703円 ( 773円 )	在庫品1日目当日出荷可能
1,646円 ( 1,811円 )	在庫品1日目当日出荷可能
979円 ( 1,077円 )	6日目
2,211円 ( 2,432円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	6日目
3,172円 ( 3,489円 )	在庫品1日目当日出荷可能
741円 ( 815円 )	6日目
979円 ( 1,077円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	6日目
1,735円 ( 1,909円 )	6日目
420円 ( 462円 )	6日目
520円 ( 572円 )	6日目
1,206円 ( 1,327円 )	在庫品1日目当日出荷可能
728円 ( 801円 )	6日目
1,610円966円 ( 1,063円 )	在庫品1日目当日出荷可能
1,052円 ( 1,157円 )	6日目
1,244円 ( 1,368円 )	6日目
1,464円 ( 1,610円 )	6日目
3,080円 ( 3,388円 )	在庫品1日目当日出荷可能
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
1,894円 ( 2,083円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

あらかじめ必要な極数に組み立てられた端子台。
【特長】
・カバー、記名シールが付属して、組立のわずらわしさがない
・TEUシリーズは、ねじアップ構造により配線作業が容易なため、能率アップに貢献します
・シャフトレスで、組み立ても簡単（組み立ての際は、連結圧入機が必要）
【用途】
・決められた極数で配線する際に最適

ご注意

【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
　*左下の絞り込み条件にて、特価品「対象品」で対象商品を絞り込むことが出来ます。
　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
　*型式末尾が「-R6」の商品のみ対象となります。
　*在庫限りの販売となります。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
これに伴い社名、住所の表記が変更となります。
本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
※本変更による製品仕様の変更はございません。
メーカーレター　ラベル変更例

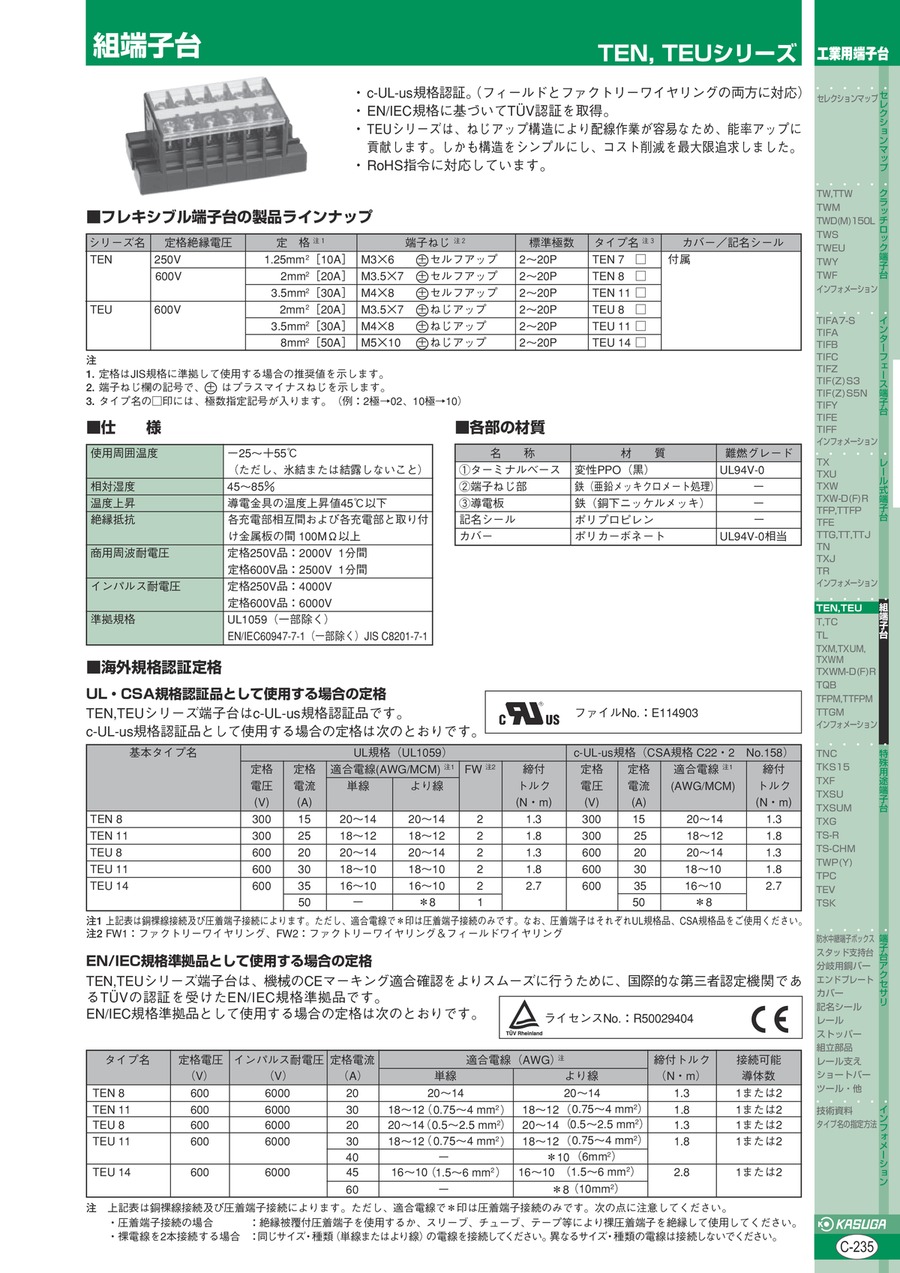

カタログ
