KASUGA

フィンガープロテクト端子台ジャンプアップ組式タイプ

フィンガープロテクト端子台ジャンプアップ組式タイプ
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
460円～2,097円
税込単価
506円～2,307円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クラッチロック端子台 コンパクトシリーズ（組式） TWM

KASUGA

クラッチロック端子台 コンパクトシリーズ（組式） TWM
4
通常価格(税別)： 340円 (税込価格：374円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TX組端子台 ジャンプアップ TXUMシリーズ

KASUGA

TX組端子台 ジャンプアップ TXUMシリーズ
4.3
通常価格(税別)： 400円 (税込価格：440円)

通常出荷日：在庫品1日目

【特長】・端子充電部の露出をなくしたフィンガープロテクト構造となっていますので...

詳細情報を確認する
  • 結線方式
    ネジ
  • 取付方式
    直付け
  • 部品/完成品
    組上完成品
  • 入出力数
    1対1
  • カバー(付属)
    無
  • 銘板(付属)
    有
  • わたり
    可
  • ねじ仕様
    ジャンプアップ
  • 色
    グレー
  • 仕様
    一般用
  • 仕様種別
    フィンガープロテクト
  • 保護構造
    IP20
  • UL規格
    ○
  • C-UL規格
    ○
  • CE規格
    ○
  • TÜV規格
    ○

ご注意

  • 株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
    これに伴い社名、住所の表記が変更となります。
    本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
    ※本変更による製品仕様の変更はございません。
    メーカーレター　ラベル変更例

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が14型番あります。
数量：

商品情報

製品仕様

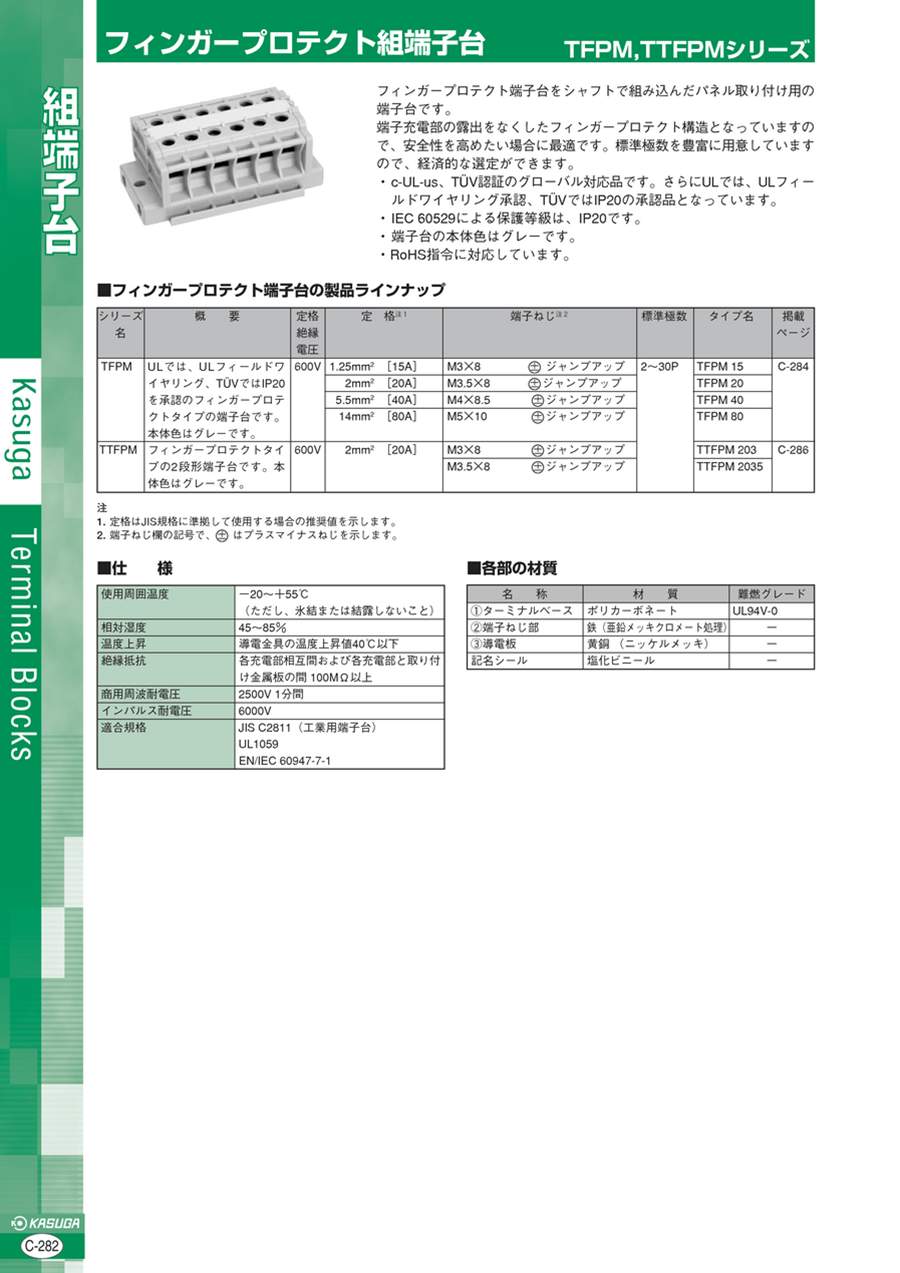

シリーズ名 概要 定格
絶縁
電圧		 定格 端子ねじ 標準極数 タイプ名
TFPM ULでは、ULフィールドワイヤリング、
TÜVではIP20を認証のフィンガープロテクトタイプの端子です。
本体色はグレーです。		 800V 1.25mm2 ［15A］ M3×8 （±） ジャンプアップ 2～30P TFPM 15
2mm2 ［20A］ M3.5×8 （±） ジャンプアップ TFPM 20
5.5mm2 ［40A］ M4×8.5 （±） ジャンプアップ TFPM 40
14mm2 ［80A］ M5×10 （±） ジャンプアップ TFPM 80

フィンガープロテクト端子台の製品ラインナップ

  • ※ 定格はJIS規格に準拠して使用する場合の推奨値を示します。
  • ※ 端子ねじ欄の記号で、（±） はプラスマイナスねじを示します。
使用周囲温度 -25～+55℃
（ただし、氷結または結露しないこと）
相対湿度 45～85％
温度上昇 導電金具の温度上昇値45℃以下
絶縁抵抗 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
商用周波耐電圧 2500V 1分間
インパルス耐電圧 6000V（TFPM15、TFPM20、TTFPM203、TTFPM2035）
8000V（TFPM40、TFPM80）
準拠規格 JIS C8201-7-1、NECA C2811（JIS C2811）
UL1059、EN/IEC 60947-7-1
  • ※ NECA C2811は、JIS C2811の内容に準じた規格です。
  • ※ 圧着端子カシメ部に絶縁処理をした場合は、インパルス耐電圧は8,000Vになります。
名称 材質 難燃グレード
(1) ターミナルベース ポリカーボネート UL94V-0
(2) 端子ねじ部 鉄（亜鉛メッキクロメート処理） －
(3) 導電板 黄銅（ニッケルメッキ） －
記名シール 塩化ビニール －

各部の材質

TFPMシリーズの外形図と寸法

TFPM15

フィンガープロテクト端子台ジャンプアップ組式タイプ:関連画像

TFPM15シリーズの寸法図

極数 タイプ名 寸法（mm） 概略
質量
（g）
A B
2 TFPM 15 02 38 29 32
3 TFPM 15 03 45 36 40
4 TFPM 15 04 52 43 48
6 TFPM 15 06 66 57 64
8 TFPM 15 08 80 71 80
10 TFPM 15 10 94 85 97
12 TFPM 15 12 108 99 113
14 TFPM 15 14 122 113 129
極数 タイプ名 寸法（mm） 概略
質量
（g）
A B
15 TFPM 15 15 129 120 137
16 TFPM 15 16 136 127 146
18 TFPM 15 18 150 141 162
20 TFPM 15 20 164 155 178
22 TFPM 15 22 178 169 194
24 TFPM 15 24 192 183 201
25 TFPM 15 25 199 190 210
30 TFPM 15 30 234 225 253

丸形圧着端子の仮止めはできません。

TFPM20

フィンガープロテクト端子台ジャンプアップ組式タイプ:関連画像

TFPM20シリーズの寸法図

極数 タイプ名 寸法（mm） 概略
質量
（g）
A B
2 TFPM 20 02 40 31 38
3 TFPM 20 03 48 39 46
4 TFPM 20 04 56 47 55
6 TFPM 20 06 72 63 73
8 TFPM 20 08 88 79 91
10 TFPM 20 10 104 95 100
12 TFPM 20 12 120 111 118
14 TFPM 20 14 136 127 147
極数 タイプ名 寸法（mm） 概略
質量
（g）
A B
15 TFPM 20 15 144 135 156
16 TFPM 20 16 152 143 165
18 TFPM 20 18 168 159 195
20 TFPM 20 20 184 175 213
22 TFPM 20 22 200 191 231
24 TFPM 20 24 216 207 250
25 TFPM 20 25 224 215 260
30 TFPM 20 30 264 255 305

丸形圧着端子の仮止めはできません。

TFPM40

フィンガープロテクト端子台ジャンプアップ組式タイプ:関連画像

TFPM40シリーズの寸法図

極数 タイプ名 寸法（mm） 概略
質量
（g）
A B
2 TFPM 40 02 46 37 50
3 TFPM 40 03 57 48 64
4 TFPM 40 04 68 59 78
6 TFPM 40 06 90 81 106
8 TFPM 40 08 112 103 134
10 TFPM 40 10 134 125 164
12 TFPM 40 12 156 147 194
14 TFPM 40 14 178 169 224
極数 タイプ名 寸法（mm） 概略
質量
（g）
A B
15 TFPM 40 15 189 180 240
16 TFPM 40 16 200 191 255
18 TFPM 40 18 222 213 285
20 TFPM 40 20 244 235 315
22 TFPM 40 22 266 257 345
24 TFPM 40 24 288 279 375
25 TFPM 40 25 299 290 390
30 TFPM 40 30 354 345 465

丸形圧着端子の仮止めはできません。

TFPM80

フィンガープロテクト端子台ジャンプアップ組式タイプ:関連画像

TFPM80シリーズの寸法図

極数 タイプ名 寸法（mm） 概略
質量
（g）
A B
2 TFPM 80 02 56 46 93
3 TFPM 80 03 70 60 124
4 TFPM 80 04 84 74 155
6 TFPM 80 06 112 102 217
8 TFPM 80 08 140 130 279
10 TFPM 80 10 168 158 341
12 TFPM 80 12 196 188 403
14 TFPM 80 14 224 214 465
極数 タイプ名 寸法（mm） 概略
質量
（g）
A B
15 TFPM 80 15 238 228 496
16 TFPM 80 16 252 242 527
18 TFPM 80 18 280 270 590
20 TFPM 80 20 308 298 650
22 TFPM 80 22 336 326 712
24 TFPM 80 24 364 354 774
25 TFPM 80 25 378 368 805
30 TFPM 80 30 448 438 960
  • 丸形圧着端子の仮止めはできません。
  • 14mm2圧着端子結線の場合は必ず絶縁チューブを併用願います。

型番リスト

表示件数
  • 1
    • 型番
    TFPM1504
    TFPM2003
    TFPM2004
    TFPM2006
    TFPM2008
    TFPM2010
    TFPM2012
    TFPM2014
    TFPM2016
    TFPM2018
    TFPM4002
    TFPM4003
    TFPM4004
    TFPM4016

    極数

    (極)

    ネジサイズ

    定格電流（JIS）

    (A)

    定格電流（IEC）

    (A)

    定格電流（UL）

    (A)

    端子間ピッチ

    (mm)

    		RoHS?最小発注数量
    4
    M3
    15
    15
    10
    7
    10
    1個
    3
    M3.5
    20
    20
    15
    8
    10
    1個
    4
    M3.5
    20
    20
    15
    8
    10
    1個
    6
    M3.5
    20
    20
    15
    8
    10
    1個
    8
    M3.5
    20
    20
    15
    8
    10
    1個
    10
    M3.5
    20
    20
    15
    8
    10
    1個
    12
    M3.5
    20
    20
    15
    8
    10
    1個
    14
    M3.5
    20
    20
    15
    8
    10
    1個
    16
    M3.5
    20
    20
    15
    8
    10
    1個
    18
    M3.5
    20
    20
    15
    8
    10
    1個
    2
    M4
    40
    40
    25
    11
    10
    1個
    3
    M4
    40
    40
    25
    11
    10
    1個
    4
    M4
    40
    40
    25
    11
    10
    1個
    16
    M4
    40
    40
    25
    11
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    551円
    ( 606円 )
    在庫品1日目当日出荷可能
    490円
    ( 539円 )
    6日目
    551円
    ( 606円 )
    6日目
    703円
    ( 773円 )
    6日目
    862円
    ( 948円 )
    6日目
    1,030円
    ( 1,133円 )
    6日目
    1,178円
    ( 1,296円 )
    6日目
    1,326円
    ( 1,459円 )
    6日目
    1,504円
    ( 1,654円 )
    6日目
    1,652円
    ( 1,817円 )
    6日目
    460円
    ( 506円 )
    6日目
    561円
    ( 617円 )
    6日目
    684円
    ( 752円 )
    在庫品1日目当日出荷可能
    2,097円
    ( 2,307円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・端子充電部の露出をなくしたフィンガープロテクト構造となっていますので、安全性を高めたい場合に最適です
    ・フィンガープロテクト端子台をシャフトで組み込んだパネル取り付け用の端子台です
    ・IEC 60529による保護等級は、IP20です
    ・端子台の本体色はグレーです
    【用途】
    ・安全性を高めたい場合に最適

    ご注意

    • 株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
      これに伴い社名、住所の表記が変更となります。
      本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
      ※本変更による製品仕様の変更はございません。
      メーカーレター　ラベル変更例

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
