フィンガープロテクト2段形端子台ジャンプアップ（レール式）【20個入り】
- 通常単価(税別)
- 4,813円～4,962円
- 税込単価
- 5,294円～5,458円
【特長】・フィンガープロテクト端子台は、安全性を重視した、端子カバー不要の端子...
詳細情報を確認するご注意
商品情報
製品仕様
| 品名 | タイプ名 | |
|---|---|---|
| ターミナルユニット | 2mm2 ［20A］ | TTFP 203 |
TTFP 203の仕様
| 品名 | タイプ名 | |
|---|---|---|
| ターミナルユニット | 2mm2 ［20A］ | TTFP 2035 |
TTFP 2035の仕様
TTFP203
フィンガープロテクト2段形端子台ジャンプアップ（レール式）の寸法図
| ユニット数 | ユニット の長さ A | レール の長さ B | 取付 ピッチ C |
|---|---|---|---|
| 5 | 48 | 105 | 90 |
| 10 | 88 | 150 | 135 |
| 15 | 128 | 180 | 165 |
| 20 | 168 | 225 | 210 |
| 25 | 208 | 270 | 255 |
| 30 | 248 | 300 | 285 |
| 35 | 288 | 345 | 330 |
| 40 | 328 | 390 | 375 |
| 45 | 368 | 420 | 405 |
| ユニット数 | ユニット の長さ A | レール の長さ B | 取付 ピッチ C |
|---|---|---|---|
| 50 | 408 | 465 | 450 |
| 55 | 448 | 510 | 495 |
| 60 | 488 | 540 | 525 |
| 65 | 528 | 585 | 570 |
| 70 | 568 | 630 | 615 |
| 75 | 608 | 660 | 645 |
| 80 | 648 | 705 | 690 |
| 85 | 688 | 750 | 735 |
組立後の寸法（ストッパーにTXE2とTXE2C使用時）
- ユニットの長さ A=ユニットの幅（8mm）×ユニット数+エンドプレートの厚さ（8mm）
- レールの長さ B=A+ストッパー幅（12mm）×2+30mm（ただし、15mmの倍数になるように切断してください。）
- 取付ピッチ C=B-15mm
| 絶縁電圧 | 800V |
|---|---|
| 適合電線と最大電流 | 0.75mm2－10A 1.25mm2－15A ※2mm2－20A （※印はねじ・圧着端子がJIS規格外） |
| 端子ねじ | M3×8 （±）ジャンプアップ |
| 締付トルク | 0.6～0.9N・m |
| 難燃グレード | UL94V-0 |
- ※ 丸形圧着端子の仮止めはできません。
| UL | EN/IEC | |||
| 絶縁電圧 | 600V | 600V | ||
| 定格適合電線 （AWG） | 単線 | より線 | 単線 | より線 |
| 20～14 | 20～14 | 20～14 | 20～14 | |
| 定格通電電流 | 15A | 20A | ||
海外規格認証定格
TTFP 2035
フィンガープロテクト2段形端子台ジャンプアップ（レール式）の寸法図
| ユニット数 | ユニット の長さ A | レール の長さ B | 取付 ピッチ C |
|---|---|---|---|
| 5 | 48 | 105 | 90 |
| 10 | 88 | 150 | 135 |
| 15 | 128 | 180 | 165 |
| 20 | 168 | 225 | 210 |
| 25 | 208 | 270 | 255 |
| 30 | 248 | 300 | 285 |
| 35 | 288 | 345 | 330 |
| 40 | 328 | 390 | 375 |
| 45 | 368 | 420 | 405 |
| ユニット数 | ユニット の長さ A | レール の長さ B | 取付 ピッチ C |
|---|---|---|---|
| 50 | 408 | 465 | 450 |
| 55 | 448 | 510 | 495 |
| 60 | 488 | 540 | 525 |
| 65 | 528 | 585 | 570 |
| 70 | 568 | 630 | 615 |
| 75 | 608 | 660 | 645 |
| 80 | 648 | 705 | 690 |
| 85 | 688 | 750 | 735 |
組立後の寸法（ストッパーにTXE2とTXE2C使用時）
- ユニットの長さ A=ユニットの幅（8mm）×ユニット数+エンドプレートの厚さ（8mm）
- レールの長さ B=A+ストッパー幅（12mm）×2+30mm（ただし、15mmの倍数になるように切断してください。）
- 取付ピッチ C=B-15mm
| 絶縁電圧 | 800V |
|---|---|
| 適合電線と最大電流 | 0.75mm2－10A 1.25mm2－15A 2mm2－20A |
| 端子ねじ | M3.5×8 （±）ジャンプアップ |
| 締付トルク | 1.0～1.3N・m |
| 難燃グレード | UL94V-0 |
- ※ 丸形圧着端子の仮止めはできません。
| UL | EN/IEC | |||
| 絶縁電圧 | 600V | 600V | ||
| 定格適合電線 （AWG） | 単線 | より線 | 単線 | より線 |
| 20～14 | 20～14 | 20～14 | 20～14 | |
| 定格通電電流 | 15A | 20A | ||
海外規格認証定格
詳細情報
基本情報

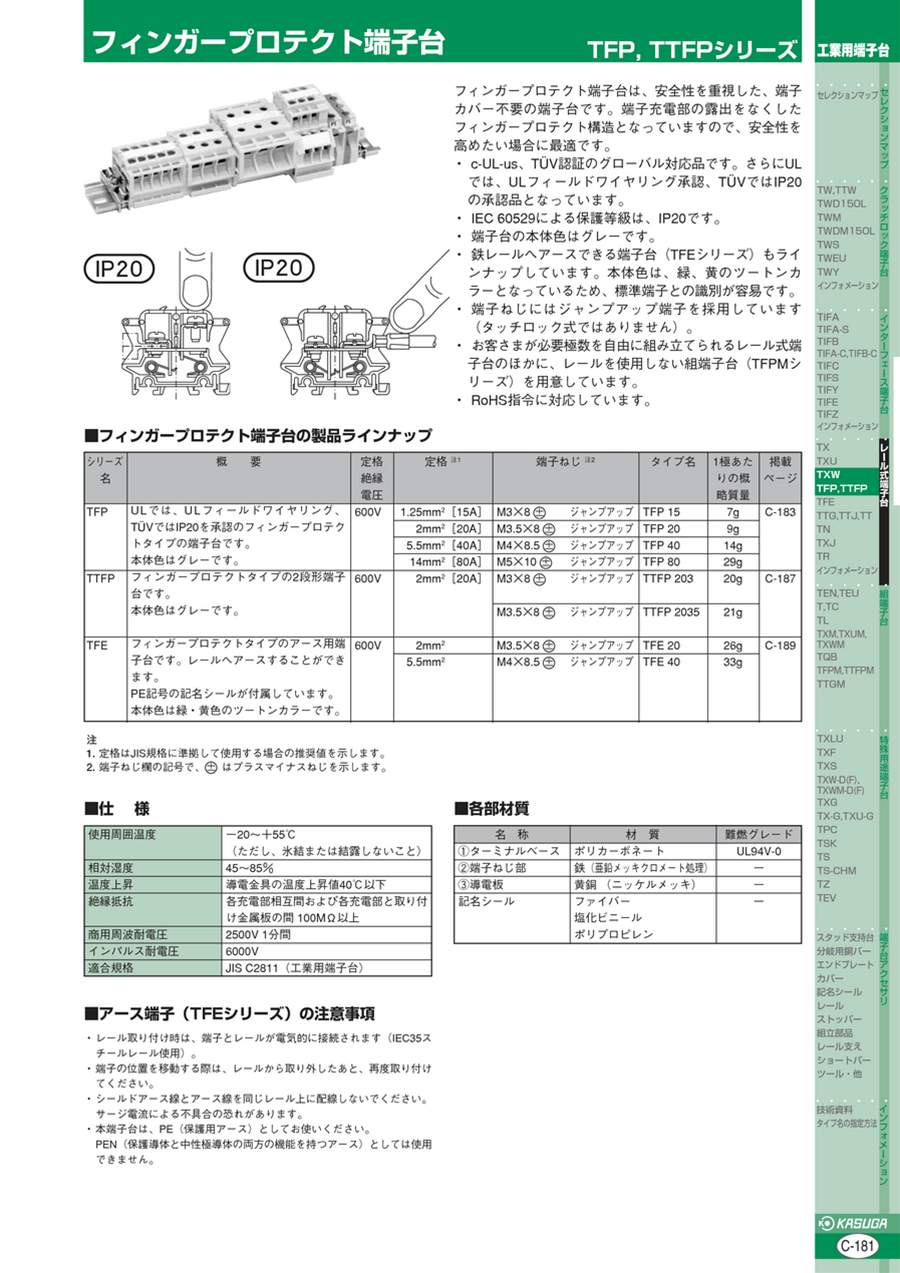

【特長】
・フィンガープロテクト端子台は、安全性を重視した、端子カバー不要の端子台です
・端子充電部の露出をなくしたフィンガープロテクト構造となっていますので、安全性を高めたい場合に最適です
・IEC 60529による保護等級は、IP20です
・端子台の本体色はグレーです
・端子ねじにはジャンプアップ端子を採用しています（タッチロック式ではありません）
・必要極数を自由に組み立てられるレール式端子台のほかに、レールを使用しない組端子台がある
【用途】
・安全性を高めたい場合に最適
