クラッチロック端子台 コンパクトシリーズ（レール式） スタンダードタイプ（2段型）【20個入り】
ご注意
TTW20Dの仕様・寸法情報
結線方式
スクリューレス
取付方式
DINレール取付
部品/完成品
バラ部品
入出力数
その他
定格電流（JIS）(A)
20
定格電流（IEC）(A)
22
定格電流（UL）(A)
15
入出力数詳細
1対1×2
端子間ピッチ(mm)
4.6
カバー(付属)
無
銘板(付属)
無
わたり
可
色
グレー
ボタン(クラッチロック端子台)
ボタン付
パック入り数(個)
20
仕様種別
ねじ無し
保護構造
IP20
UL規格
○
C-UL規格
○
CE規格
○
商品情報
コンパクトシリーズTTW20Dの特長
商品画像（TTW20D）
- 1対1×2結線
- IEC35mm
| 絶縁電圧 | 600V |
|---|---|
| 定格適合電線 | φ0.5～1.6mm (AWG22～14) 0.3～2mm2(AWG22～14) ※筒形棒端子使用時は1.25mm2 (AWG16)までとなります。 |
| 定格通電電流 | 20A |
| インパルス耐電圧 | 6000V |
| 難燃グレード | UL94V-0 |
海外規格認証定格
| UL | EN/IEC | |||
| 絶縁電圧 | 600V | 600V | ||
| 定格適合電線 （AWG） | 単線 | より線 | 単線 | より線 |
| 22～14 | 22～14 ［22～16］ | 22～14 | 22～14 ［22～16］ | |
| 定格通電電流 | 15A ［10A］ | 22A ［16A］ | ||

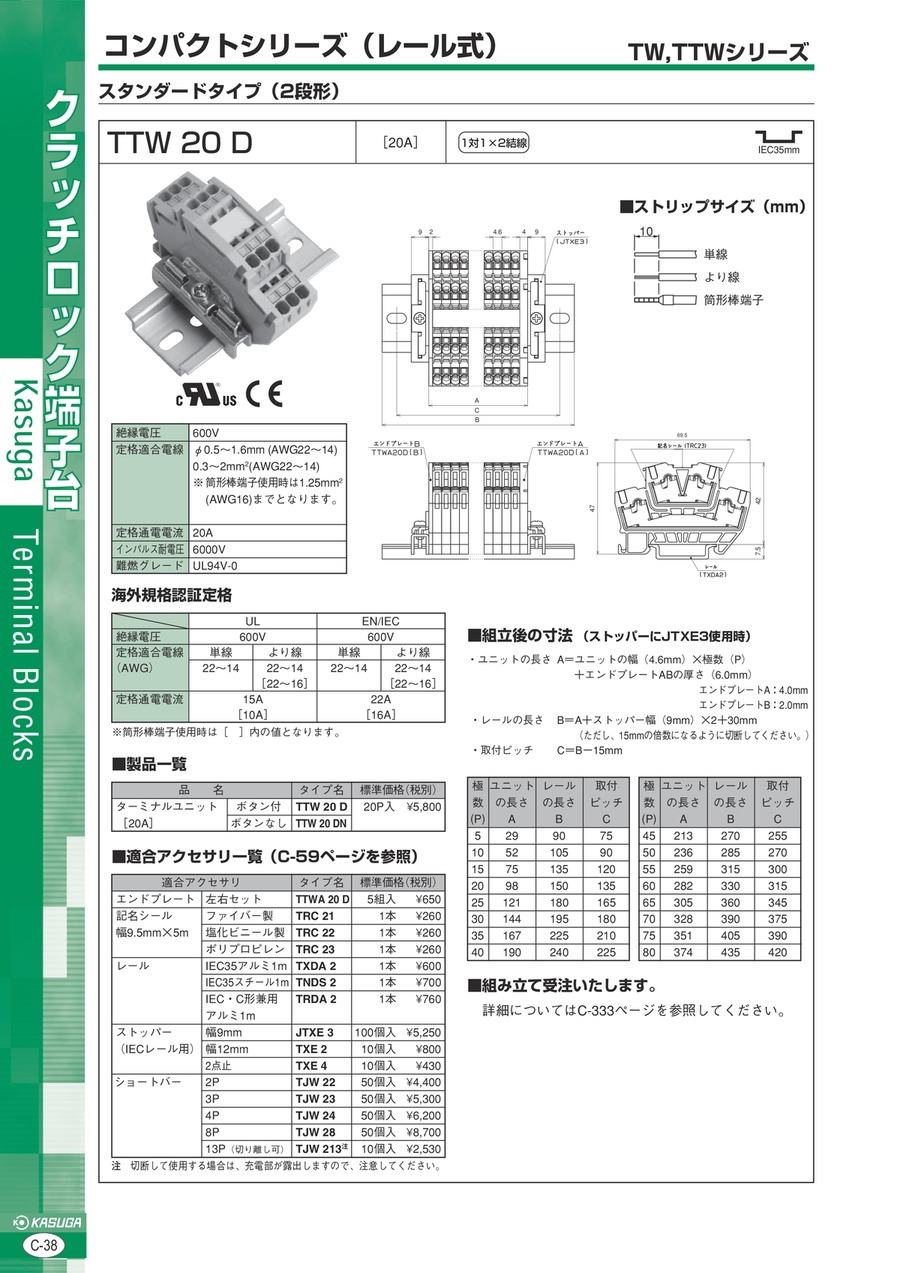

寸法
寸法図1
ストリップサイズ（mm）
寸法図2
寸法図3
詳細情報
基本情報
IECレールに対応したクラッチロック端子台（2段形スタンダードタイプ）。
【特長】
・コンパクトタイプからコモンユニット、電線挿入表示機能など、用途に応じたタイプをラインナップしています
・接続電線の引き出し方向統一などコンパクトさの中にも使い勝手を重視したタイプ
・ショートバーを1極に2本まで挿せるためコモンを取るのにも便利
・本体の標準色はグレー
・省スペース化に最適な2段形も用意
・末尾「N」品は電線リリースボタンなしの構造
【用途】
・端子台をコンパクトに収めたい時に最適
