エレクトロニクス部品技術窓口
Fタイプ配線ダクト（PVC製・鉛フリー）
- 全長 (mm)
- 1830
- 材質
- PVC
- 規格
- UL/CSA/CE
- 難燃性
- UL94-0
閲覧中の商品と併せてご検討ください
－閉じる
F1X1LG6の仕様・寸法情報
幅(mm)
32.3
高さ(mm)
28.7
全長(mm)
1830
材質
PVC
カラー
ライトグレー
取付/固定方法
取付穴
規格
UL/CSA/CE
難燃性
UL94-0
適用カバー部品番号
C1LG6
-
-
商品情報
配線ダクト Fタイプ（ナロータイプ） 配線ダクト（PVC製・鉛フリー）
製品仕様

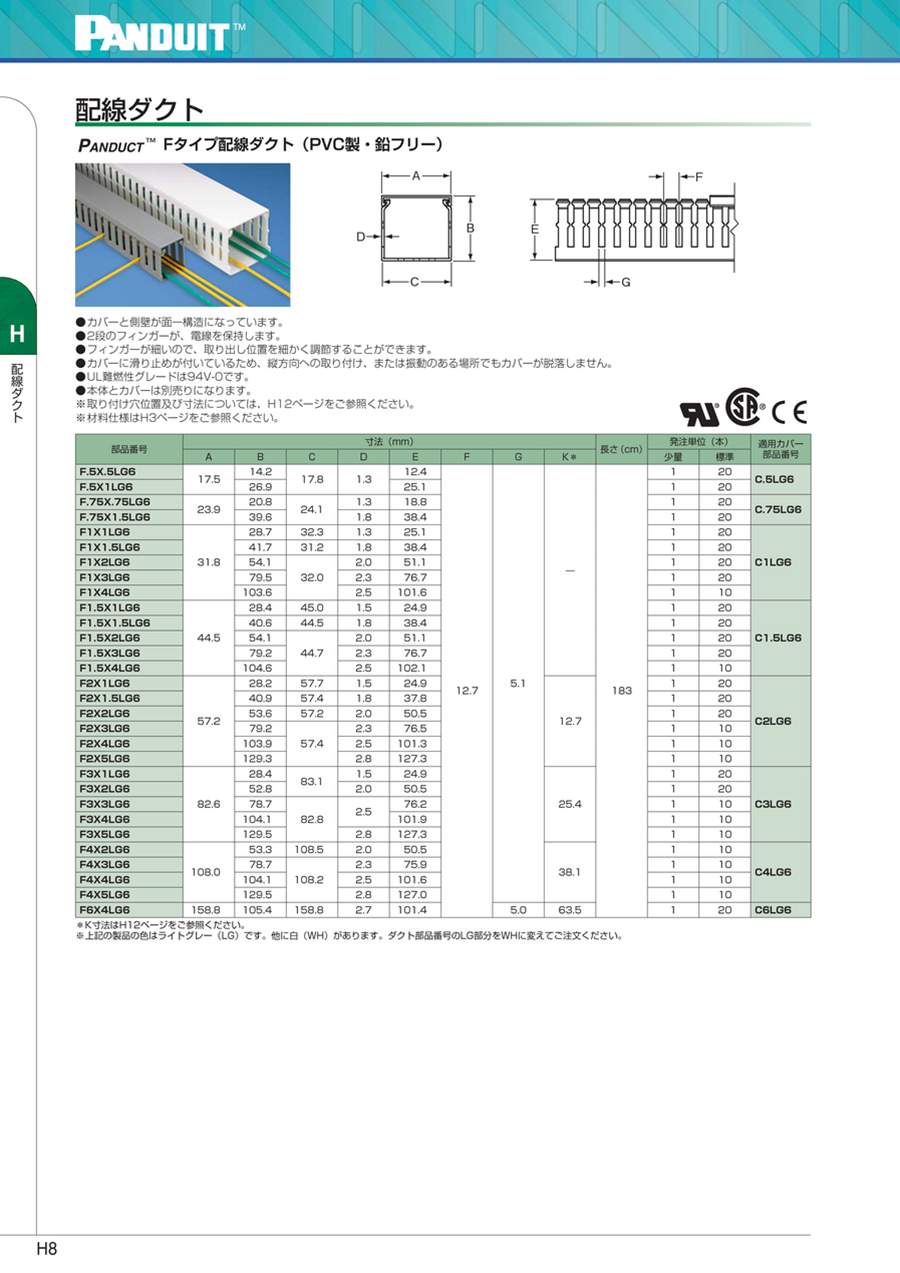

寸法図
| ダクト（カバー別売） 部品番号 | 寸法（mm） | 長さ（cm） | 適用カバー 部品番号 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | K* | |||
| F.5X.5LG6 | 17.5 | 14.2 | 17.8 | 1.3 | 12.4 | 12.7 | 5.1 | - | 183 | C.5LG6 |
| F.5X1LG6 | 26.9 | 25.1 | ||||||||
| F.75X.75LG6 | 23.9 | 20.8 | 24.1 | 1.3 | 18.8 | C.75LG6 | ||||
| F.75X1.5LG6 | 39.6 | 1.8 | 38.4 | |||||||
| F1X1LG6 | 31.8 | 28.7 | 32.3 | 1.3 | 25.1 | C1LG6 | ||||
| F1X1.5LG6 | 41.7 | 31.2 | 1.8 | 38.4 | ||||||
| F1X2LG6 | 54.1 | 32.0 | 2.0 | 51.1 | ||||||
| F1X3LG6 | 79.5 | 2.3 | 76.7 | |||||||
| F1X4LG6 | 103.6 | 2.5 | 101.6 | |||||||
| F1.5X1LG6 | 44.5 | 28.4 | 45.0 | 1.5 | 24.9 | C1.5LG6 | ||||
| F1.5X1.5LG6 | 40.6 | 44.5 | 1.8 | 38.4 | ||||||
| F1.5X2LG6 | 54.1 | 44.7 | 2.0 | 51.1 | ||||||
| F1.5X3LG6 | 79.2 | 2.3 | 76.7 | |||||||
| F1.5X4LG6 | 104.6 | 2.5 | 102.1 | |||||||
| F2X1LG6 | 57.2 | 28.2 | 57.7 | 1.5 | 24.9 | 12.7 | C2LG6 | |||
| F2X1.5LG6 | 40.9 | 57.4 | 1.8 | 37.8 | ||||||
| F2X2LG6 | 53.6 | 57.2 | 2.0 | 50.5 | ||||||
| F2X3LG6 | 79.2 | 57.4 | 2.3 | 76.5 | ||||||
| F2X4LG6 | 103.9 | 2.5 | 101.3 | |||||||
| F2X5LG6 | 129.3 | 2.8 | 127.3 | |||||||
| F3X1LG6 | 82.6 | 28.4 | 83.1 | 1.5 | 24.9 | 25.4 | C3LG6 | |||
| F3X2LG6 | 52.8 | 2.0 | 50.5 | |||||||
| F3X3LG6 | 78.7 | 82.8 | 2.5 | 76.2 | ||||||
| F3X4LG6 | 104.1 | 101.9 | ||||||||
| F3X5LG6 | 129.5 | 2.8 | 127.3 | |||||||
| F4X2LG6 | 108.0 | 53.3 | 108.5 | 2.0 | 50.5 | 38.1 | C4LG6 | |||
| F4X3LG6 | 78.7 | 108.2 | 2.3 | 75.9 | ||||||
| F4X4LG6 | 104.1 | 2.5 | 101.6 | |||||||
| F4X5LG6 | 129.5 | 2.8 | 127.0 | |||||||
- ※ 上記の他に白（WH）色の商品もあります。
配線ダクト形状
- バンドウィット独自の面取りされたスロットは電線の被覆を傷めない。
- カバーの内側に滑り止めの加工がされているため、カバーが滑り落ちない。
- 側壁のフィンガーと平らになるデザインのカバー。
- 二箇所の切込みラインが入っており、工具を使わず簡単にフィンガーが折り取れる。
- 独特のスナップインスロットデザインで、ケーブルの挿入・取り出し時でもケーブルを確実に保持できる。
- フィンガーとスロットの幅が広く、様々な太さの電線の収納が可能。
詳細情報
基本情報
フィンガーが2重構造になっている、UL、CSA承認の配線ダクトです。
【特長】
・カバーと側壁が面一構造になっています。
・2段のフィンガーが、電線を保持します。
・フィンガーが細いので、取り出し位置を細かく調節することができます。
・カバーに滑り止めが付いているため、縦方向への取り付け、または振動のある場所でもカバーが脱落しません。
・UL難燃性グレードは94V-0です。
・本体とカバーは別売りになります。
【用途】
・配電盤等の内部配線の整線に最適。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
Fタイプ配線ダクト（PVC製・鉛フリー）の型番F1X1LG6のページです。
型番F1X1LG6に関する仕様情報を記載しております。
Fタイプ配線ダクト（PVC製・鉛フリー）のレビュー
装置の配線用として
5
5.02018/09/03
装置の配線用として装置サイズに合わせたチョイスができ、便利です。
0人が参考にしています。
よくあるご質問（FAQ）
Qダクトはバラ（１本）でも購入できますか？
A
１本ずつで購入ができます。但し、NNCタイプ（ノンハロゲン）はカバー付きで、他はカバーが別売りになります。
