篠原電機

防噴流型ギャラリー IP45

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 18,899円～89,899円特別価格

税込単価: 20,789円～98,889円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目

屋外に設置される各種盤用の通気ギャラリー。【特長】・部品として後から取り付ける...

規格
IP45

ご注意

2018年9月下旬頃メーカー出荷分から、以下仕様変更がございます。
＜付属フィルターのケーシングのリベット止め箇所を削減＞
※部品点数の削減による品質の安定化を目的としています。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が16型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

屋外に設置される各種盤用の通気ギャラリー

通気ギャラリーと吹込防止カバーが一体となっているため防水性は良く、JIS-C0920（防噴流形試験）に耐える構造。条件の厳しい屋外などに設置されるキュービクル､配電盤等の換気部品に最適。

G2-2015BF
通気ギャラリーと吹込防止カバーが一体となっているため防水性は良く、JIS-C0920（防噴流形試験）に耐える構造。

通気ギャラリー（内側）
条件の厳しい屋外などに設置されるキュービクル､配電盤等の換気部品に最適。

部品として後から取り付けることができ、従来のようにパネルに通気孔加工を施す必要がない。
取付方法（1）通気ギャラリー（2）吹き込み防止カバー（3）本体押え枠（4）防水パッキン（5）防塵フィルター ※適用板厚 max. 3.2mm

製品仕様

15・20・30・45タイプの寸法図

15タイプ

品番	寸法				材質・仕様
品番	A	B	C	D	①通気ギャラリー(ガラリ）	②吸込防止カバー	③本体押え枠	④防水パッキン	⑤防塵フィルター
G2-15BF	200	150	144	185	鋼板　2.3㎜	鋼板　1.6㎜	鋼板　1.6㎜	CRスポンジ	不織布フィルター品番:G15BF-F
G2-15BFS					ステンレス　1.5㎜	鋼板　1.6㎜	鋼板　1.6㎜
G2-15BF-AS					ステンレス　1.5㎜	ステンレス　1.5㎜	ステンレス　1.5㎜
備考					鋼板：下塗り付き		鋼板：クロメートメッキ		アルミ枠付
備考					ステンレス：ヘアーライン仕上				アルミ枠付

※下塗り：ロックペイント社製050-4113。上塗りに特殊塗装をされる場合はご相談ください。
※ステンレス製品については別途クリア塗装仕上も承ります。
※製品には上塗り塗装を施してご使用ください。

20タイプ

品番	寸法				材質・仕様
品番	A	B	C	D	①通気ギャラリー(ガラリ）	②吸込防止カバー	③本体押え枠	④防水パッキン	⑤防塵フィルター
G2-20BF	250	200	194	235	鋼板　2.3㎜	鋼板　1.6㎜	鋼板　1.6㎜	CRスポンジ	不織布フィルター品番:G20BF-F
G2-20BFS					ステンレス　1.5㎜	鋼板　1.6㎜	鋼板　1.6㎜
G2-20BF-AS					ステンレス　1.5㎜	ステンレス　1.5㎜	ステンレス　1.5㎜
備考					鋼板：下塗り付き		鋼板：クロメートメッキ		アルミ枠付
備考					ステンレス：ヘアーライン仕上				アルミ枠付

30タイプ

品番	寸法				材質・仕様
品番	A	B	C	D	①通気ギャラリー(ガラリ）	②吸込防止カバー	③本体押え枠	④防水パッキン	⑤防塵フィルター
G2-30BF	350	300	303	335	電気亜鉛めっき鋼板　2.3㎜	電気亜鉛めっき鋼板　1.6㎜	鋼板　1.6㎜	CRスポンジ	不織布フィルター品番:G30BF-F
G2-30BFS					ステンレス　1.5㎜	電気亜鉛めっき鋼板　1.6㎜	鋼板　1.6㎜
G2-30BF-AS					ステンレス　1.5㎜	ステンレス　1.5㎜	ステンレス　1.5㎜
備考					電気亜鉛めっき鋼板：塗装無		鋼板：クロメートメッキ		アルミ枠付
備考					ステンレス：ヘアーライン仕上				アルミ枠付

45タイプ

品番	寸法				材質・仕様
品番	A	B	C	D	①通気ギャラリー(ガラリ）	②吸込防止カバー	③本体押え枠	④防水パッキン	⑤防塵フィルター
G2-45BF	500	450	453	485	電気亜鉛めっき鋼板　2.3㎜	電気亜鉛めっき鋼板　1.6㎜	鋼板　1.6㎜	CRスポンジ	不織布フィルター品番:G45BF-F
G2-45BFS					ステンレス　1.5㎜	電気亜鉛めっき鋼板　1.6㎜	鋼板　1.6㎜
G2-45BF-AS					ステンレス　1.5㎜	ステンレス　1.5㎜	ステンレス　1.5㎜
備考					電気亜鉛めっき鋼板：塗装無		鋼板：クロメートメッキ		アルミ枠付
備考					ステンレス：ヘアーライン仕上				アルミ枠付

2015タイプの寸法図

2015タイプ

品番	材質・仕様
品番	①通気ギャラリー(ガラリ）	②吸込防止カバー	③本体押え枠	④防水パッキン	⑤防塵フィルター
G2-2015BF	電気亜鉛めっき鋼2.3㎜	電気亜鉛めっき鋼板1.6㎜	鋼板　1.6㎜	CRスポンジ	不織布フィルター品番:G20BF-F
G2-2015BFS	ステンレス　1.5㎜	電気亜鉛めっき鋼板1.6㎜	鋼板　1.6㎜
G2-2015BF-AS	ステンレス　1.5㎜	ステンレス　1.5㎜	ステンレス　1.5㎜
備考	電気亜鉛めっき鋼板：塗装無ｽﾃﾝﾚｽ：ﾍｱｰﾗｲﾝ仕上	電気亜鉛めっき鋼板：塗装無	鋼板：ｸﾛﾒｰﾄﾒｯｷ		アルミ枠付
備考	電気亜鉛めっき鋼板：塗装無ｽﾃﾝﾚｽ：ﾍｱｰﾗｲﾝ仕上	電気亜鉛めっき鋼板：塗装無	鋼板：ｸﾛﾒｰﾄﾒｯｷ		アルミ枠付

※ステンレス製品については別途クリア塗装仕上も承ります。
※製品には上塗り塗装を施してご使用ください。

型番リスト

表示件数

型番

材質

幅×高さ×長さ

(mm)

通気ギャラリー材質・仕様

(mm)

吸込防止カバー材質・仕様

(mm)

本体押え枠材質・仕様

(mm)

RoHS?

最小発注数量

鋼板	幅200×高さ250	鋼板 2.3	鋼板 1.6	鋼板 1.6	10	1個
ステンレス	幅200×高さ250	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
鋼板	幅200×高さ250	ステンレス 1.5	鋼板 1.6	鋼板 1.6	10	1個
鋼板	幅250×高さ250	鋼板 2.3	鋼板 1.6	鋼板 1.6	10	1個
ステンレス	幅250×高さ250	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
鋼板	幅250×高さ250	ステンレス 1.5	鋼板 1.6	鋼板 1.6	10	1個
鋼板	幅350×高さ250	電気亜鉛めっき鋼板 2.3	電気亜鉛めっき鋼板 1.6	鋼板 1.6	10	1個
ステンレス	幅350×高さ250	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
SUS304 1.5	幅350×高さ250	SUS304 1.5	ﾎﾟﾘﾌﾟﾛﾋﾟﾚﾝ	SUS304 1.5	10	1個
鋼板	幅350×高さ250	ステンレス 1.5	電気亜鉛めっき鋼板 1.6	鋼板 1.6	10	1個
鋼板	幅500×高さ250	電気亜鉛めっき鋼板 1.6	電気亜鉛めっき鋼板 1.6	鋼板 1.6	10	1個
ステンレス	幅500×高さ250	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
鋼板	幅500×高さ250	ステンレス 1.5	電気亜鉛めっき鋼板 1.6	鋼板 1.6	10	1個
鋼板	幅250×高さ200	電気亜鉛めっき鋼板 2.3	電気亜鉛めっき鋼板 1.6	鋼板 1.6	10	1個
ステンレス	幅250×高さ200	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
鋼板	幅250×高さ200	ステンレス 1.5	電気亜鉛めっき鋼板 1.6	鋼板 1.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,899円 ( 20,789円 )	4日目
67,734円 ( 74,507円 )	4日目
33,234円 ( 36,557円 )	4日目
18,899円8,111円 ( 8,922円 )	在庫品1日目当日出荷可能
72,334円 ( 79,567円 )	4日目
40,145円 ( 44,160円 )	4日目
27,899円 ( 30,689円 )	4日目
89,899円 ( 98,889円 )	4日目
44,744円 ( 49,218円 )	4日目
52,784円 ( 58,062円 )	4日目
36,684円 ( 40,352円 )	4日目
89,899円 ( 98,889円 )	4日目
52,784円 ( 58,062円 )	4日目
18,899円 ( 20,789円 )	4日目
80,401円 ( 88,441円 )	4日目
36,684円 ( 40,352円 )	4日目

詳細情報

基本情報

基本情報

屋外に設置される各種盤用の通気ギャラリー。
【特長】
・部品として後から取り付けることで、従来のようにパネルに通気孔加工を施す必要なし。
・通気ギャラリーと吹込防止カバーが一体となっているため防水性は良好。
・JIS-C0920（防噴流形試験）に耐える構造。
・鋼板製とステンレス製の2種類。
【用途】
・条件の厳しい屋外などに設置されるキュービクル、配電盤等の換気部品として。

ご注意

2018年9月下旬頃メーカー出荷分から、以下仕様変更がございます。
＜付属フィルターのケーシングのリベット止め箇所を削減＞
※部品点数の削減による品質の安定化を目的としています。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

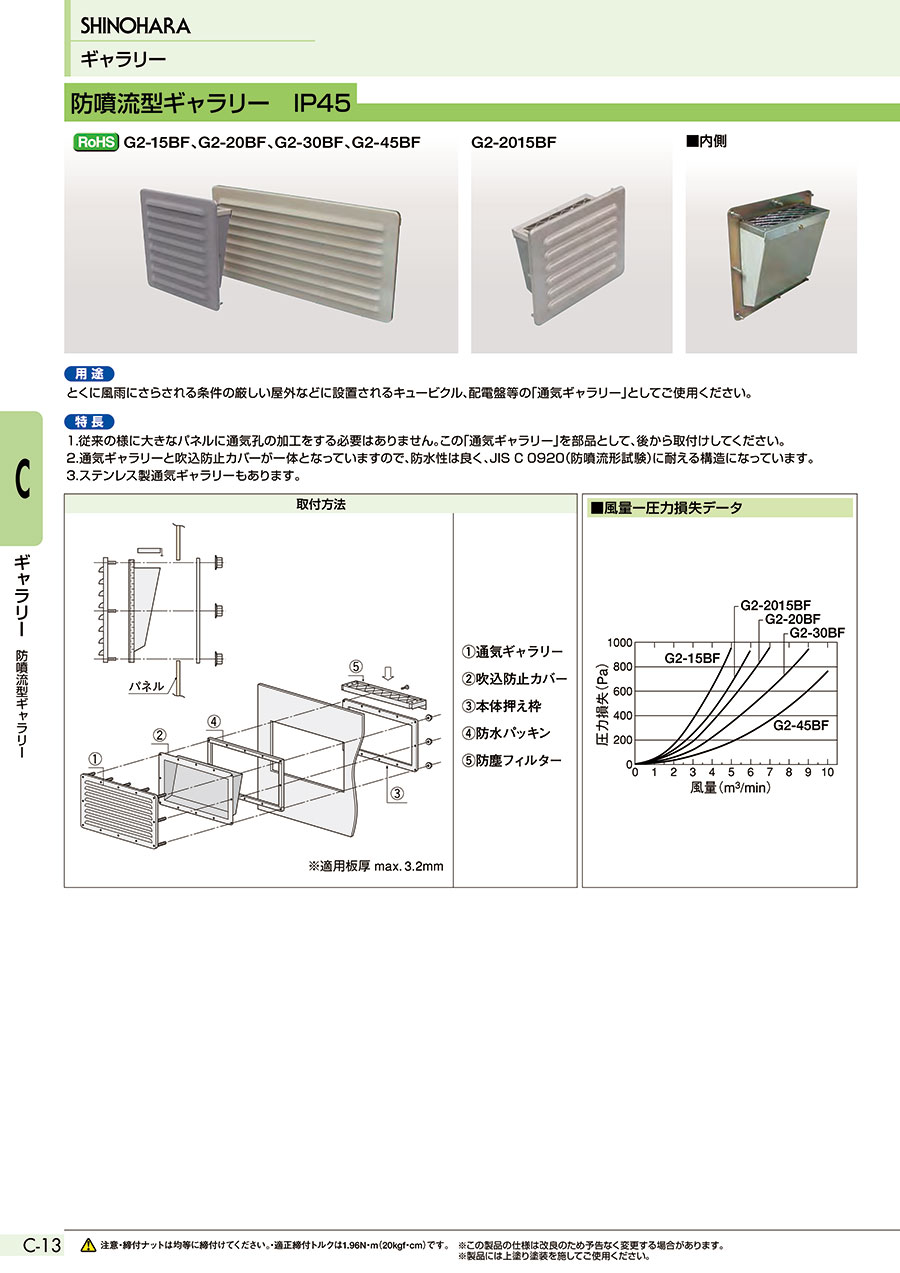

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

防噴流型ギャラリー IP45のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q塩害対策仕様品はありませんか？

篠原電機製防噴流型ギャラリー（塩害対策仕様品）をご検討ください。
