未確定：候補が17型番あります。
幅×高さ×長さ(mm)
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 4日以内
- 5日以内
- 8日以内
プラスチックギャラリー GPCシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,253円～21,734円
- 税込単価
- 1,378円～23,907円
【特長】・取付けが簡単です。表面からパネル穴にはめ込み、裏面から換気ファンをビ...
詳細情報を確認する- 材質
- ABS
- 規格
- IP20
- 通気ギャラリー 材質・仕様 (mm)
- ABS樹脂
ご注意
- 防塵ファイルター仕様変更のお知らせ
2018年3月より自然切り替え
【変更理由】メーカーが販売中止するため
【変更内容】付属の防塵フィルターについて、ろ材メーカーを変更
【変更前】ブリジストン製）エバーライト：HRタイプ
【変更後】イノアック製）モルトフィルター：MFタイプ
未確定：候補が17型番あります。
商品仕様
プラスチックギャラリー GPCシリーズ
使用例
連続して取付可能
前面カバーをコインやマイナスドライバー等で外すことで、表側からフィルターのメンテナンスが行える。
取付方法
取付方法
製品仕様
ギャラリー寸法図
パネルカット寸法/ファン取付時のパネルカット寸法
| 品番 | A (mm) | B (mm) | パネル力ット 寸法□C | ビス止め 穴ピッチ | 交換用 フィルター | 付属ファン | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ベージュ 5Y7/1 | 黒 | 1.6mm | 2.3mm | 3.2mm | P(mm) | 標準 | 細目 | 仕様 | 型番 | 最大風量 (m3/min) 50/60Hz | ||
| GPC-12W | GPC-12B | 150 | 120 | 120.5 | 121 | 121 | 132 (φd=3.5) | GPC-12-F | GPC-12-FH | - | - | 1.06/1.20 (標準フィルター) 0.97/1.12 (細目フィルター) |
| AC100V | 山洋電気 109S005 | |||||||||||
| AC200V | 山洋電気 109S008 | |||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,253円 ( 1,378円 ) | 8日目 |
7,232円 ( 7,955円 ) | 8日目 |
7,232円 ( 7,955円 ) | 8日目 |
1,316円 ( 1,448円 ) | 5日目 |
5,622円 ( 6,184円 ) | 8日目 |
5,622円 ( 6,184円 ) | 8日目 |
1,478円 ( 1,626円 ) | 在庫品1日目当日出荷可能 |
7,241円 ( 7,965円 ) | 8日目 |
7,241円 ( 7,965円 ) | 8日目 |
1,314円 ( 1,445円 ) | 4日目 |
6,896円 ( 7,586円 ) | 8日目 |
6,896円 ( 7,586円 ) | 8日目 |
2,057円 ( 2,263円 ) | 8日目 |
15,984円 ( 17,582円 ) | 8日目 |
15,984円 ( 17,582円 ) | 8日目 |
21,734円 ( 23,907円 ) | 8日目 |
21,734円 ( 23,907円 ) | 8日目 |
詳細情報
基本情報
【特長】
・取付けが簡単です。表面からパネル穴にはめ込み、裏面から換気ファンをビス止めするだけで取付けできます
・フード、ファン、フィンガーガード、電源コード（1m）がセットとなっておりますので、そのままご使用いただけます
・ファン径に対してフード開口部面積を同程度確保したい場合は、押え板を使うことにより、ワンサイズ大きなフードを組付けることもできます
【用途】
・操作盤・制御盤・キュービクル等の換気ファンとしてご使用ください
ご注意
- 防塵ファイルター仕様変更のお知らせ
2018年3月より自然切り替え
【変更理由】メーカーが販売中止するため
【変更内容】付属の防塵フィルターについて、ろ材メーカーを変更
【変更前】ブリジストン製）エバーライト：HRタイプ
【変更後】イノアック製）モルトフィルター：MFタイプ

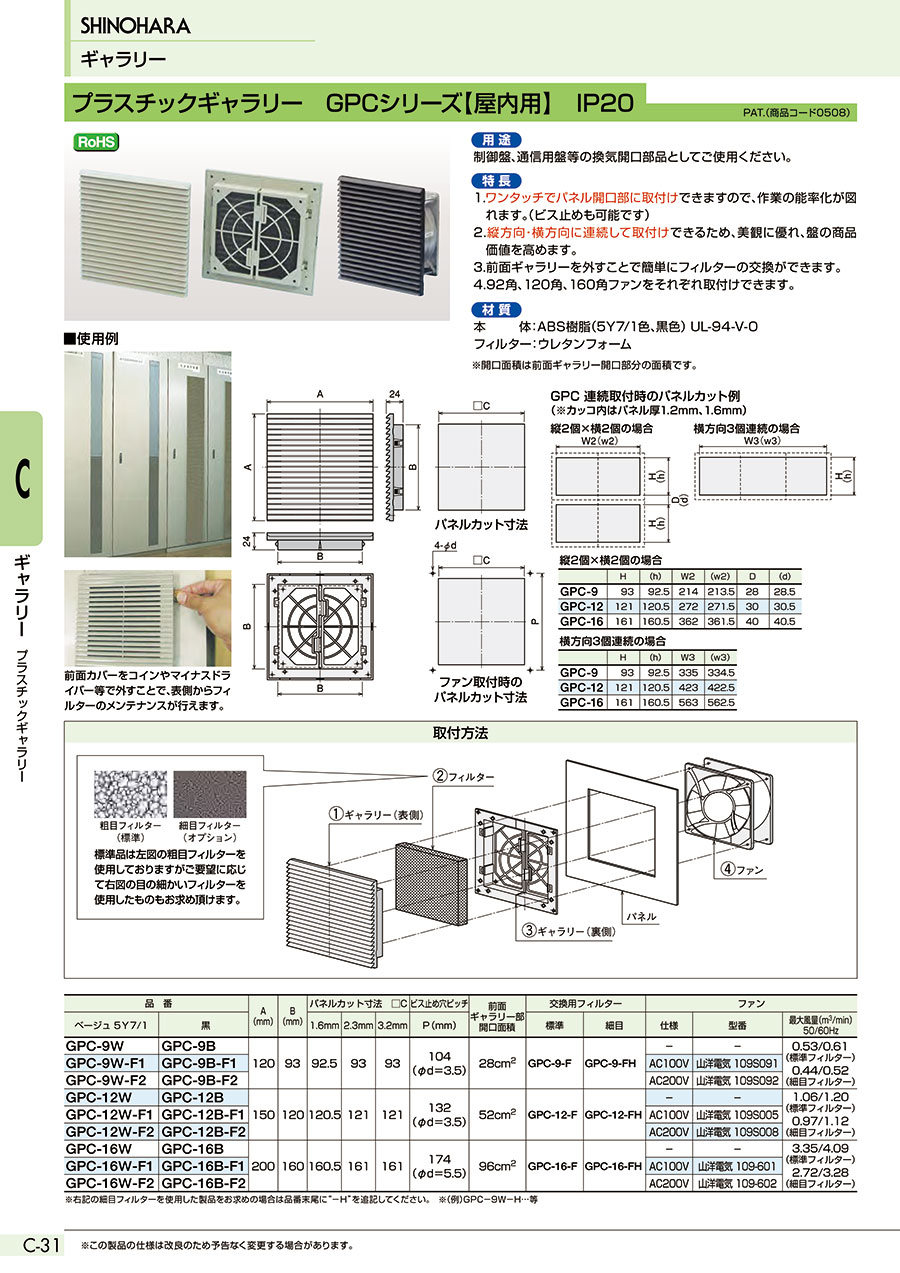

カタログ
