盤用アクセサリー ブランクパネル
- 通常単価(税別)
- 1,048円～1,520円
- 税込単価
- 1,153円～1,672円
各種メーター、機器等の予備パネルカット等に便利な汎用パネル。【特長】・各メーカ...
詳細情報を確認する- 仕様
- フランジナット2個付
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
商品仕様
ブランクパネル
特長
ブランクパネル（材質:鋼板製1.6mm、黒色塗装仕上げ、フランジナット2個付）
使用例
製品仕様
寸法図
スペースヒーターミニマムタイプ2点止め用 放熱拡散板・遮熱版の詳細
| セット品番 | 色 | A（※） | B（※） | C | D | スタッド | 適合機種 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 三菱電機 | 東洋計器 | 富士電機 | ||||||||||||
| MBP-0305 | 黒 | 30 | 53 | 18 | 41 | 2-M3×15 | パネルカット：22.2×45（DINサイズ24×48） | |||||||
| MBP-0606 | 黒 | 64 | 60 | 48 | 48 | 2-M3×15 | Y-206N | ACF-6 | F-60 | |||||
| MBP-0808 | 黒 | 85 | 85 | 64 | 64 | 2-M3×15 | Y-208N、Y-8N | ACF-8 | F-80 | |||||
| MBP-0808W | 5Y7/1 近似色 | 85 | 85 | 64 | 64 | 2-M3×15 | Y-208N、Y-8N | ACF-8 | F-80 | |||||
| MBP-1010 | 黒 | 102 | 102 | 80 | 80 | 2-M4×15 | Y-10N | - | F-100A | |||||
| MBP-1212 | 黒 | 122 | 122 | 100 | 100 | 2-M5×15 | Y-12N | - | - | |||||
| MBP-0505 | 黒 | 53 | 53 | 41 | 41 | 2-M3×15 | 温度調節器 アビスル SDC15（DINサイズ48×48） | |||||||
| MBP-0505W | 5Y7/1 近似色 | 53 | 53 | 41 | 41 | 2-M3×15 | 温度調節器 アビスル SDC15（DINサイズ48×48） | |||||||
| MBP-0510 | 黒 | 53 | 100 | 41 | 88 | 2-M3×15 | 温度調節器 アビスル SDC15（DINサイズ48×96） | |||||||
| MBP-0510W | 5Y7/1 近似色 | 53 | 100 | 41 | 88 | 2-M3×15 | 温度調節器 アビスル SDC15（DINサイズ48×96） | |||||||
※メーターの外形寸法とは異なる場合があります。
詳細情報
基本情報
各種メーター、機器等の予備パネルカット等に便利な汎用パネル。
【特長】
・各メーカーのメーターに適合するサイズ
【用途】
・メーターの予備パネルカットの蓋に、不要になったパネルカットの目隠しに最適
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

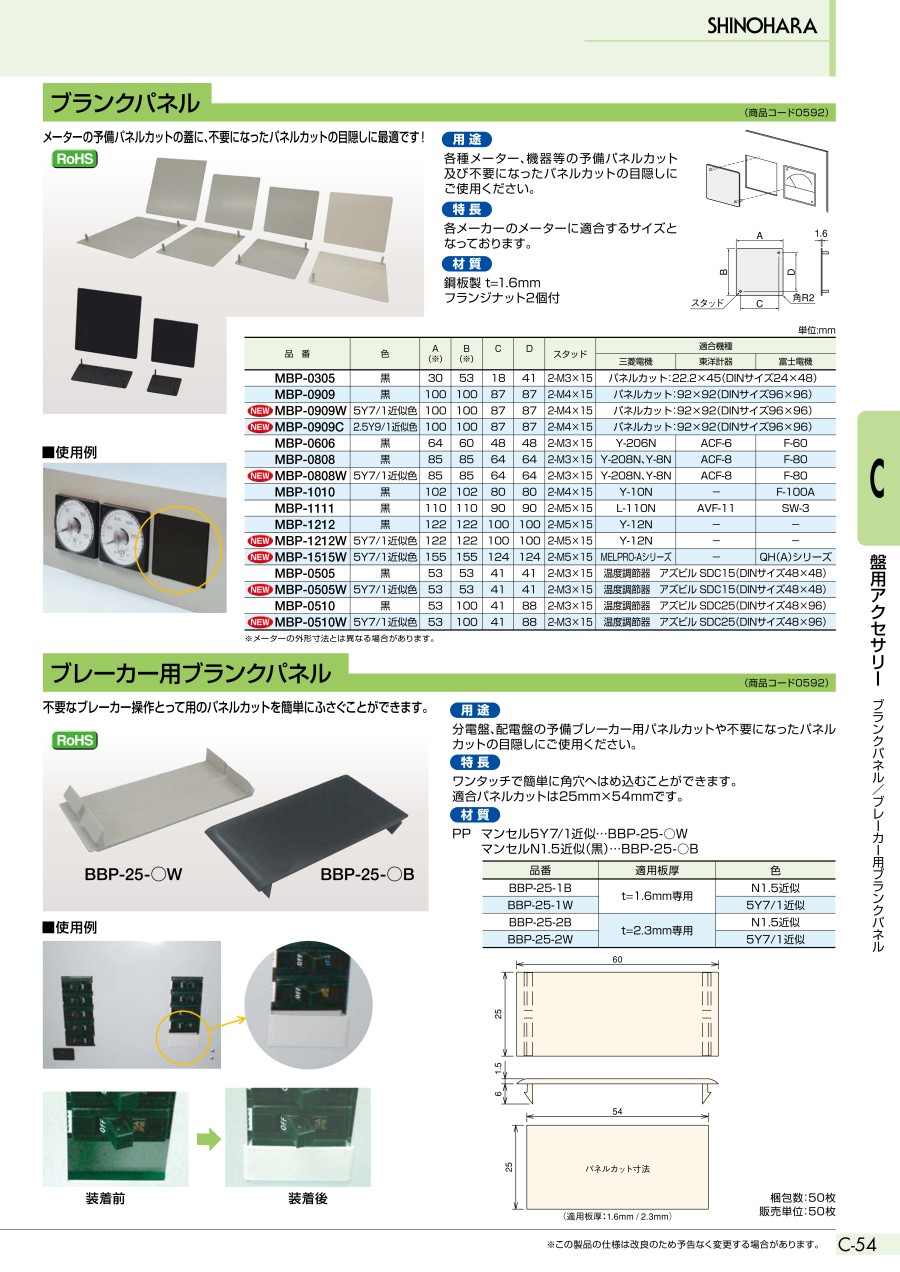

カタログ
商品担当おすすめ
盤用アクセサリー ブランクパネルのレビュー
不要になった温度調節計の取り外し後に取付け。
5
5.02020/08/02
黒色だったので制御盤の標準色（ライトベージュ）で塗装しました。
黒色、LB色、クリーム色が有れば良いと思います。
2人が参考にしています。
取り外したメーターに被せて使用
4
4.02018/07/17
サイズがピッタリなのでとても被せやすいです。パネルの耐久度については使っていないメーターに被せているので問題ありません。...もっと読む
2人が参考にしています。
試験機パネルの目隠し
1
1.02022/01/31
試験機パネルの目隠しとして使用しようとしましたが、
角の処理とかが雑で、使用を断念しました。
0人が参考にしています。
温度指示計部の予備ブランクカバーとして
5
5.02022/01/21
従来、板金塗装で製作していたのですが、本品は手間が省けて非常に便利な品なです。価格的にも、板金塗装するよりも安価で済みま...もっと読む
0人が参考にしています。
