品番	分電盤の定格電流（A）	接地線の太さ	A	B	C	T	ねじの太さと数
E5-1	50以下	5.5mm²以下	30	15	-	5	M5-1
E5-2			30	15	15	5	M5-2
E5-3			45	15	15	5	M5-3
E5-4			60	15	15	5	M5-4
E6-1	51～100	8～22mm²	30	15	-	6	M6-1
E6-2			30	15	15	6	M6-2
E6-3			45	15	15	6	M6-3
E6-4			60	15	15	6	M6-4
E8-1	101～225	38mm²	40	20	-	6	M8-1
E8-2			40	20	20	6	M8-2
E8-3			60	20	20	6	M8-3
E8-4			80	20	20	6	M8-4
E10-1	226～400	60mm²	50	25	-	10	M10-1
E10-2			50	25	25	10	M10-2
E10-3			75	25	25	10	M10-3
E10-4			100	25	25	10	M10-4

アース端子 EC型

アース端子 EC型の寸法図。

品番	分電盤の定格電流（A）	接地線の太さ	A	B	C	T	ねじの太さと数
EC5-1	50以下	5.5.mm² 以下	30	15	-	5	M5-1
EC5-2			30	15	15	5	M5-2
EC5-3			45	15	15	5	M5-3
EC5-4			60	15	15	5	M5-4
EC6-1	51～100	8～22mm²	30	15	-	6	M6-1
EC6-2			30	15	15	6	M6-2
EC6-3			45	15	15	6	M6-3
EC6-4			60	15	15	6	M6-4
EC8-1	101～225	38mm²	40	20	-	6	M8-1
EC8-2			40	20	20	6	M8-2
EC8-3			60	20	20	6	M8-3
EC8-4			80	20	20	6	M8-4
EC10-1	226～400	60mm²	50	25	-	10	M10-1
EC10-2			50	25	25	10	M10-2
EC10-3			75	25	25	10	M10-3
EC10-4			100	25	25	10	M10-4

アース端子 ECK型

アース端子 ECK型の寸法図。

品番	分電盤の定格電流（A）	接地線の太さ	A	B	C	T	ねじの太さと数
ECK6-2	51～100	8～22mm²	30	15	15	6	M6-2
ECK8-2	101～225	38mm²	40	20	20	6	M8-2
ECK10-2	226～400	60mm²	50	25	25	10	M10-2

アース端子 ECR型

アース端子 ECR型の寸法図。

品番	A	B	ねじの太さと数
ECR5-1	40	-	M5-1
ECR5-2	40	15	M5-2
ECR5-3	55	15	M5-3
ECR6-1	40	-	M6-1
ECR6-2	40	15	M6-2
ECR6-3	55	15	M6-3

型番リスト

表示件数

型番

幅×高さ×長さ

(mm)

ネジ仕様

特徴

パック入り数

(個)

RoHS?

最小発注数量

幅15×高さ8×長さ40	M5	E型1-M5	100	10	1パック 100個入り
幅15×高さ8×長さ40	M5	E型1-M5	10	10	1パック 10個入り
幅15×高さ8×長さ40	M5	E型2-M5	100	10	1パック 100個入り
幅15×高さ8×長さ40	M5	E型2-M5	10	10	1パック 10個入り
幅15×高さ8×長さ55	M5	E型3-M5	100	10	1パック 100個入り
幅15×高さ8×長さ55	M5	E型3-M5	10	10	1パック 10個入り
幅15×高さ8×長さ70	M5	E型4-M5	50	10	1パック 50個入り
幅15×高さ8×長さ70	M5	E型4-M5	10	10	1パック 10個入り
幅15×高さ9×長さ40	M6	E型1-M6	100	10	1パック 100個入り
幅15×高さ9×長さ40	M6	E型1-M6	10	10	1パック 10個入り
幅15×高さ9×長さ40	M6	E型2-M6	100	10	1パック 100個入り
幅15×高さ9×長さ40	M6	E型2-M6	10	10	1パック 10個入り
幅20×高さ9×長さ50	M8	E型1-M8	50	10	1パック 50個入り
幅20×高さ9×長さ50	M8	E型1-M8	10	10	1パック 10個入り
幅20×高さ9×長さ50	M8	E型2-M8	50	10	1パック 50個入り
幅20×高さ9×長さ50	M8	E型2-M8	10	10	1パック 10個入り
幅15×高さ15×長さ40	M5	EC型1-M5	200	10	1パック 200個入り
幅15×高さ15×長さ40	M5	EC型1-M5	10	10	1パック 10個入り
幅15×高さ15×長さ40	M5	EC型2-M5	200	10	1パック 200個入り
幅15×高さ15×長さ40	M5	EC型2-M5	10	10	1パック 10個入り
幅15×高さ15×長さ55	M5	EC型3-M5	200	10	1パック 200個入り
幅15×高さ15×長さ55	M5	EC型3-M5	10	10	1パック 10個入り
幅15×高さ15×長さ70	M5	EC型4-M5	200	10	1パック 200個入り
幅15×高さ15×長さ70	M5	EC型4-M5	10	10	1パック 10個入り
幅15×高さ16×長さ40	M6	EC型1-M6	200	10	1パック 200個入り
幅15×高さ16×長さ40	M6	EC型1-M6	10	10	1パック 10個入り
幅15×高さ16×長さ40	M6	EC型2-M6	200	10	1パック 200個入り
幅15×高さ16×長さ40	M6	EC型2-M6	10	10	1パック 10個入り
幅15×高さ16×長さ55	M6	EC型3-M6	200	10	1パック 200個入り
幅15×高さ16×長さ55	M6	EC型3-M6	10	10	1パック 10個入り
幅15×高さ16×長さ70	M6	EC型4-M6	200	10	1パック 200個入り
幅15×高さ16×長さ70	M6	EC型4-M6	10	10	1パック 10個入り
幅20×高さ16×長さ50	M8	EC型1-M8	200	10	1パック 200個入り
幅20×高さ16×長さ50	M8	EC型1-M8	10	10	1パック 10個入り
幅20×高さ16×長さ50	M8	EC型2-M8	200	10	1パック 200個入り
幅20×高さ16×長さ50	M8	EC型2-M8	10	10	1パック 10個入り
幅20×高さ16×長さ70	M8	EC型3-M8	200	10	1パック 200個入り
幅20×高さ16×長さ70	M8	EC型3-M8	10	10	1パック 10個入り
幅20×高さ16×長さ90	M8	EC型4-M8	100	10	1パック 100個入り
幅20×高さ16×長さ90	M8	EC型4-M8	10	-	1パック 10個入り
幅25×高さ20×長さ60	M10	EC型1-M10	100	10	1パック 100個入り
幅25×高さ20×長さ60	M10	EC型1-M10	10	10	1パック 10個入り
幅25×高さ20×長さ60	M10	EC型2-M10	100	10	1パック 100個入り
幅25×高さ20×長さ60	M10	EC型2-M10	10	10	1パック 10個入り
幅25×高さ20×長さ85	M10	EC型3-M10	100	10	1パック 100個入り
幅25×高さ20×長さ85	M10	EC型3-M10	10	10	1パック 10個入り
幅25×高さ20×長さ110	M10	EC型4-M10	50	10	1パック 50個入り
幅25×高さ20×長さ110	M10	EC型4-M10	10	10	1パック 10個入り
幅15×長さ40	M6	ECK型2-M6	200	10	1パック 200個入り
幅15×長さ40	M6	ECK型2-M6	10	10	1パック 10個入り
幅20×長さ50	M8	ECK型2-M8	200	10	1パック 200個入り
幅20×長さ50	M8	ECK型2-M8	10	10	1パック 10個入り
幅25×長さ60	M10	ECK型2-M10	100	10	1パック 100個入り
幅25×長さ60	M10	ECK型2-M10	10	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

39,861円 ( 43,847円 )	5日目
3,616円 ( 3,978円 )	4日目
41,642円24,156円 ( 26,572円 )	在庫品1日目当日出荷可能
4,158円 ( 4,574円 )	在庫品1日目当日出荷可能
42,267円 ( 46,494円 )	4日目
4,235円 ( 4,659円 )	5日目
31,396円 ( 34,536円 )	在庫品1日目当日出荷可能
6,353円 ( 6,988円 )	在庫品1日目当日出荷可能
47,122円 ( 51,834円 )	4日目
4,273円 ( 4,700円 )	4日目
43,423円 ( 47,765円 )	4日目
4,339円 ( 4,773円 )	在庫品1日目当日出荷可能
29,862円 ( 32,848円 )	4日目
5,966円3,877円 ( 4,265円 )	在庫品1日目当日出荷可能
30,767円 ( 33,844円 )	在庫品1日目当日出荷可能
5,588円 ( 6,147円 )	4日目
76,057円 ( 83,663円 )	4日目
3,600円 ( 3,960円 )	4日目
76,057円57,042円 ( 62,746円 )	在庫品1日目当日出荷可能
3,960円 ( 4,356円 )	在庫品1日目当日出荷可能
97,870円 ( 107,657円 )	4日目
4,882円 ( 5,370円 )	在庫品1日目当日出荷可能
126,720円 ( 139,392円 )	4日目
6,353円 ( 6,988円 )	4日目
79,617円 ( 87,579円 )	4日目
3,616円 ( 3,978円 )	4日目
72,412円 ( 79,653円 )	4日目
3,616円 ( 3,978円 )	在庫品1日目当日出荷可能
101,430円 ( 111,573円 )	4日目
4,602円 ( 5,062円 )	4日目
126,720円 ( 139,392円 )	4日目
6,353円 ( 6,988円 )	在庫品1日目当日出荷可能
115,952円 ( 127,547円 )	4日目
5,260円 ( 5,786円 )	4日目
119,511円59,755円 ( 65,731円 )	在庫品1日目当日出荷可能
5,966円 ( 6,563円 )	在庫品1日目当日出荷可能
168,766円 ( 185,643円 )	4日目
7,671円 ( 8,438円 )	4日目
93,424円 ( 102,766円 )	在庫品1日目当日出荷可能
9,000円 ( 9,900円 )	在庫品1日目当日出荷可能
108,549円 ( 119,404円 )	4日目
9,863円 ( 10,849円 )	4日目
110,329円 ( 121,362円 )	4日目
10,027円 ( 11,030円 )	4日目
158,437円 ( 174,281円 )	4日目
14,300円 ( 15,730円 )	4日目
99,758円 ( 109,734円 )	4日目
18,137円 ( 19,951円 )	4日目
87,537円 ( 96,291円 )	4日目
4,235円 ( 4,659円 )	4日目
130,192円 ( 143,211円 )	4日目
5,917円 ( 6,509円 )	4日目
115,781円 ( 127,359円 )	4日目
10,520円 ( 11,572円 )	4日目

詳細情報

基本情報

基本情報

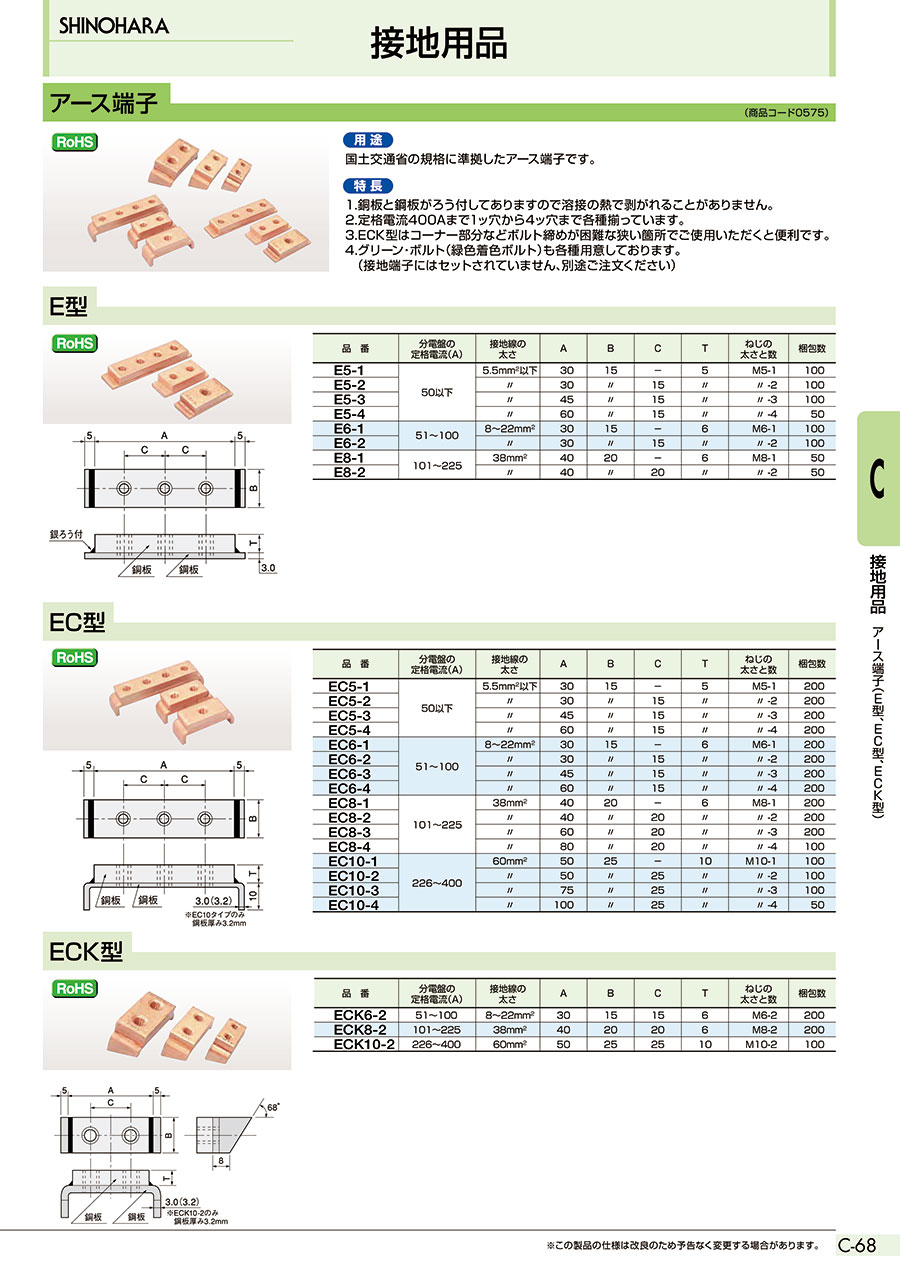

銅板と鋼板がろう付してあり溶接の熱で剥がれることがないアース端子。
【特長】
・定格電流400Aまで1ッ穴から4ッ穴まで各種揃っている。
・ECK型はコーナー部分などボルト締めが困難な狭い箇所で使用すると便利。
【用途】
・国土交通省の規格に準拠したアース端子。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
