篠原電機

P.P.ホルダー（高圧機内絶縁電線支持物）【100個入り】

カタログ |

通常単価(税別): 2,634円～106,080円特別価格

税込単価: 2,897円～116,688円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～4日目一部当日出荷可能

高圧機内絶縁電線の保持に使用可能な絶縁支持台。【特長】・ヒンジ開閉式の押え蓋のため1本のビスで締付ける...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：4 日目

よく一緒に見られています

通常出荷日：4 日目

未確定：候補が57型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

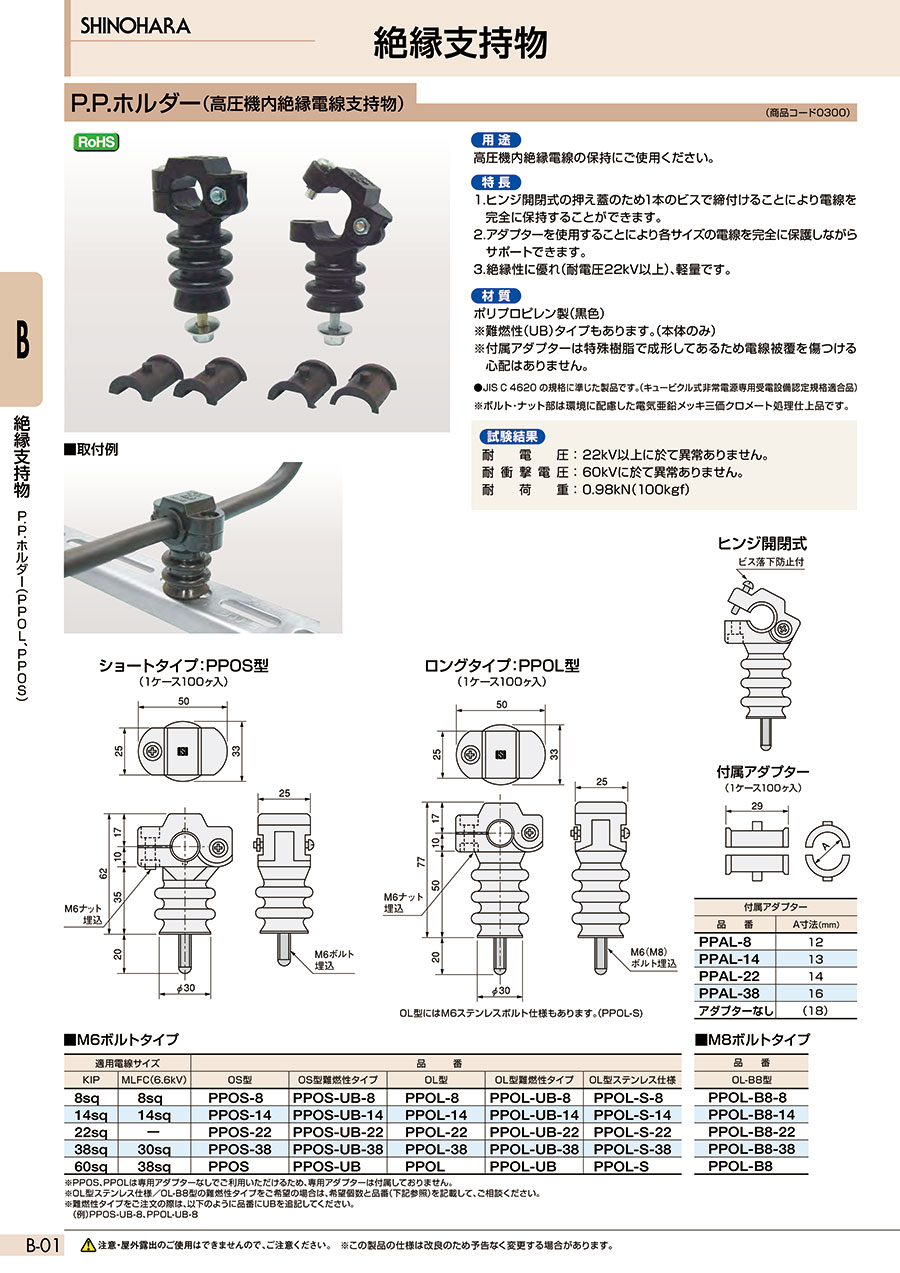

P.P.ホルダーの仕様

試験結果
沿面せん絡電圧 : 22kV以上に於て異常なし
耐衝撃電圧 : 60kVに於て異常なし
耐荷重 : 0.98kN（100kgf）

取付例

ショートタイプ : PPOS型
（1ケース100ケ入）

ロングタイプ : PPOL型
（1ケース100ヶ入）
OL型にはM6ステンレスボトル仕様あり。

ヒンジ開閉式

付属アダプター（ 1ケース100ヶ入）

PPAL-8のA寸法 : 12mm
PPAL-14のA寸法 : 13mm
PPAL-22のA寸法 : 14mm
PPAL-38のA寸法 : 16mm

※ アダプタ無し：18mm

適用電線サイズ		品　　　番
KIP	MLFC（6.6kV）	OS型	OS型難燃性タイプ	OL型	OL型難燃性タイプ	OL型ステンレス仕様
8sq	8sq	PPOS-8	PPOS-UB-8	PPOL-8	PPOL-UB-8	PPOL-S-8
14sq	14sq	PPOS-14	PPOS-UB-14	PPOL-14	PPOL-UB-14	PPOL-S-14
22sq	－	PPOS-22	PPOS-UB-22	PPOL-22	PPOL-UB-22	PPOL-S-22
38sq	30sq	PPOS-38	PPOS-UB-38	PPOL-38	PPOL-UB-38	PPOL-S-38
60sq	38sq	PPOS	PPOS-UB	PPOL	PPOL-UB	PPOL-S

※ M6ボルトタイプ
※ PPOS、PPOLは専用アダプターなしで利用するために専用アダプターは付属していない。

PPOD型（1ケース100ヶ入）
PPOD-250は内径30mmになる。

ヒンジ開閉式

付属アダプター（1ケース100ヶ入）

品番	適用電線サイズ（sq）
品番	KIP電線	MLFC電線（6.6kV用）
PPOD-1	5.5
PPOD-2		5.5
PPOD-3	8
PPOD-4	14	14
PPOD-5	22
PPOD-6		22
PPOD-7	38
PPOD-8		38
PPOD-9	60
PPOD-10		60
PPOD-11	100
PPOD-12		100
PPOD-13	150
PPOD-14		150(EM-LMFC)

付属アダプター
品番	寸法
PPAD-1	11.0
PPAD-2	11.5
PPAD-3	12.0
PPAD-4	13.0
PPAD-5	14.0
PPAD-6	15.0
PPAD-7	16.0
PPAD-8	16.5
PPAD-9	18.0
PPAD-10	19.5
PPAD-11	21.0
PPAD-12	22.5
PPAD-13	25.0
PPAD-14	26.0

PPOD
適用電線サイズ（sq）
KIP電線 : 200
MLFC電線（6.6kV用） : 150

PPOD-250
適用電線サイズ（sq）
KIP電線 : 250

※ PPOD、PPOD・250は専用アダプターなしで利用するために専用アダプターは付属していない。

型番リスト

表示件数

型番

幅×高さ×長さ

(mm)

内径

(mm)

適用電線サイズ

(sq)

特徴

RoHS?

最小発注数量

長さ28	11	なし	付属アダプター	10	1パック 100個入り
長さ28	11.5	なし	付属アダプター	10	1パック 100個入り
長さ28	12	なし	付属アダプター	10	1パック 100個入り
長さ28	13	なし	付属アダプター	10	1パック 100個入り
長さ28	14	なし	付属アダプター	10	1パック 100個入り
長さ28	15	なし	付属アダプター	10	1パック 100個入り
長さ28	16	なし	付属アダプター	10	1パック 100個入り
長さ28	16.5	なし	付属アダプター	10	1パック 100個入り
長さ28	18	なし	付属アダプター	10	1パック 100個入り
長さ28	19.5	なし	付属アダプター	10	1パック 100個入り
長さ28	21	なし	付属アダプター	10	1パック 100個入り
長さ28	22.5	なし	付属アダプター	10	1パック 100個入り
長さ28	25	なし	付属アダプター	10	1パック 100個入り
長さ29	12	なし	付属アダプター	10	1パック 100個入り
長さ29	13	なし	付属アダプター	10	1パック 100個入り
長さ29	14	なし	付属アダプター	10	1パック 100個入り
長さ29	16	なし	付属アダプター	10	1パック 100個入り
幅60×高さ110	-	KIP200､MLFC150	PPOD型	10	1パック 100個入り
幅60×高さ110	-	KIP5.5	PPOD型	10	1パック 100個入り
幅60×高さ110	-	MLFC5.5	PPOD型	10	1パック 100個入り
幅60×高さ110	-	KIP8	PPOD型	10	1パック 100個入り
幅60×高さ110	-	KIP14、MLFC14	PPOD型	10	1パック 100個入り
幅60×高さ110	-	KIP22	PPOD型	10	1パック 100個入り
幅60×高さ110	-	MLFC22	PPOD型	10	1パック 100個入り
幅60×高さ110	-	KIP38	PPOD型	10	1パック 100個入り
幅60×高さ110	-	MLFC38	PPOD型	10	1パック 100個入り
幅60×高さ110	-	KIP60	PPOD型	10	1パック 100個入り
幅60×高さ110	-	MLFC60	PPOD型	10	1パック 100個入り
幅60×高さ110	-	KIP100	PPOD型	10	1パック 100個入り
幅60×高さ110	-	MLFC100	PPOD型	10	1パック 100個入り
幅60×高さ110	-	KIP150	PPOD型	10	1パック 100個入り
幅60×高さ110	-	KIP250	PPOD型	10	1パック 100個入り
幅50×高さ97	-	KIP60、MLFC38	OL型	10	1パック 100個入り
幅50×高さ97	-	KIP8、MLFC8	OL型	10	1パック 100個入り
幅50×高さ97	-	KIP14、MLFC14	OL型	10	1パック 100個入り
幅50×高さ97	-	KIP22	OL型	10	1パック 100個入り
幅50×高さ97	-	KIP38、MLFC30	OL型	10	1パック 100個入り
幅50×高さ97	-	KIP60、MLFC38	OL型ステンレス仕様	10	1パック 100個入り
幅50×高さ97	-	KIP8、MLFC8	OL型ステンレス仕様	10	1パック 100個入り
幅50×高さ97	-	KIP14、MLFC14	OL型ステンレス仕様	10	1パック 100個入り
幅50×高さ97	-	KIP22	OL型ステンレス仕様	10	1パック 100個入り
幅50×高さ97	-	KIP38、MLFC30	OL型ステンレス仕様	10	1パック 100個入り
幅50×高さ97	-	KIP60、MLFC38	OL型難燃性タイプ	10	1パック 100個入り
幅50×高さ97	-	KIP8、MLFC8	OL型難燃性タイプ	10	1パック 100個入り
幅50×高さ97	-	KIP14、MLFC14	OL型難燃性タイプ	10	1パック 100個入り
幅50×高さ97	-	KIP22	OL型難燃性タイプ	10	1パック 100個入り
幅50×高さ97	-	KIP38、MLFC30	OL型難燃性タイプ	10	1パック 100個入り
幅50×高さ82	-	KIP60、MLFC38	OS型	10	1パック 100個入り
幅50×高さ82	-	KIP8、MLFC8	OS型	10	1パック 100個入り
幅50×高さ82	-	KIP14、MLFC14	OS型	10	1パック 100個入り
幅50×高さ82	-	KIP22	OS型	10	1パック 100個入り
幅50×高さ82	-	KIP38、MLFC30	OS型	10	1パック 100個入り
幅50×高さ82	-	KIP60、MLFC38	OS型難燃性タイプ	10	1パック 100個入り
幅50×高さ82	-	KIP8、MLFC8	OS型難燃性タイプ	10	1パック 100個入り
幅50×高さ82	-	KIP14、MLFC14	OS型難燃性タイプ	10	1パック 100個入り
幅50×高さ82	-	KIP22	OS型難燃性タイプ	10	1パック 100個入り
幅50×高さ82	-	KIP38、MLFC30	OS型難燃性タイプ	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
13,192円 ( 14,511円 )	3日目
2,765円 ( 3,042円 )	3日目
2,634円 ( 2,897円 )	3日目
2,765円 ( 3,042円 )	3日目
2,765円 ( 3,042円 )	3日目
53,041円 ( 58,345円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
54,231円 ( 59,654円 )	4日目
60,257円 ( 66,283円 )	4日目
60,257円 ( 66,283円 )	4日目
106,080円 ( 116,688円 )	4日目
26,390円14,942円 ( 16,436円 )	在庫品1日目当日出荷可能
28,776円 ( 31,654円 )	4日目
28,776円 ( 31,654円 )	4日目
28,776円 ( 31,654円 )	4日目
28,776円 ( 31,654円 )	4日目
34,808円 ( 38,289円 )	4日目
37,405円 ( 41,146円 )	4日目
37,405円 ( 41,146円 )	4日目
37,405円 ( 41,146円 )	4日目
37,405円 ( 41,146円 )	4日目
47,133円 ( 51,846円 )	4日目
50,252円 ( 55,277円 )	4日目
50,252円 ( 55,277円 )	4日目
50,252円 ( 55,277円 )	4日目
50,252円 ( 55,277円 )	4日目
28,395円 ( 31,235円 )	4日目
31,105円 ( 34,216円 )	4日目
31,105円 ( 34,216円 )	4日目
31,105円 ( 34,216円 )	4日目
31,105円 ( 34,216円 )	4日目
47,300円 ( 52,030円 )	4日目
50,252円 ( 55,277円 )	4日目
50,252円 ( 55,277円 )	4日目
50,252円 ( 55,277円 )	4日目
50,252円 ( 55,277円 )	4日目

詳細情報

基本情報

基本情報

高圧機内絶縁電線の保持に使用可能な絶縁支持台。
【特長】
・ヒンジ開閉式の押え蓋のため1本のビスで締付けることにより電線を完全に保持することが可能。
・アダプターを使用することにより各サイズの電線を完全に保護しながらサポート可能。
・絶縁性に優れ（沿面せん絡電圧22kV以上）、軽量で割れない。
・JISC4620の規格に準じた製品（キュービクル式非常電源専用受電設備認定規格適合品）。
・材質はポリプロピレン製（本体）、難燃性（UB）タイプもあり。
・ボルト・ナット部は環境に配慮した三価クロメートメッキ品。
【用途】
・高圧機内絶縁電線の保持に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

P.P.ホルダー（高圧機内絶縁電線支持物）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QPPOS、PPOL、PPOD、PPOD-250にアダプターは付属されていますか？

こちらの製品はアダプターなしでご利用いただけるため、アダプターは付属しておりません。
