篠原電機

ABCチャンネル【5～40個入り】

Name: ABCチャンネル【5～40個入り】
Brand: 篠原電機
SKU: 222000182210
Rating: 4.7 (4 reviews)

カタログ |

数量スライド割引

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 3,000円～192,843円

税込単価: 3,300円～212,127円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

篠原電機

ABCパーツ（補助金具）

4.3

通常価格(税別)： 73円 (税込価格：80円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

篠原電機

ABCパーツ（四角ナット）

通常価格(税別)： 7,315円 (税込価格：8,047円)

通常出荷日：在庫品1日目

設計変更、増設、改造が自由自在に出来る取付金具。【特長】・外函鈑金加工と、内部...

詳細情報を確認する

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が96型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

機器、部品の配置図があれば、筺体の出来上りを待たずに、組立配線ができる

※溶融亜鉛鍍金処理は、特性上角長穴にメッキ膜が付いたり、表面の仕上がりにバラツキが発生する。材質 : SPHC鋼製・SUS304

※ 溶融亜鉛鍍金処理は、特性上角長穴にメッキ膜が付いたり、表面の仕上がりにバラツキが発生する。
材質 : SPHC鋼製・SUS304

ABCチャンネルの使用例

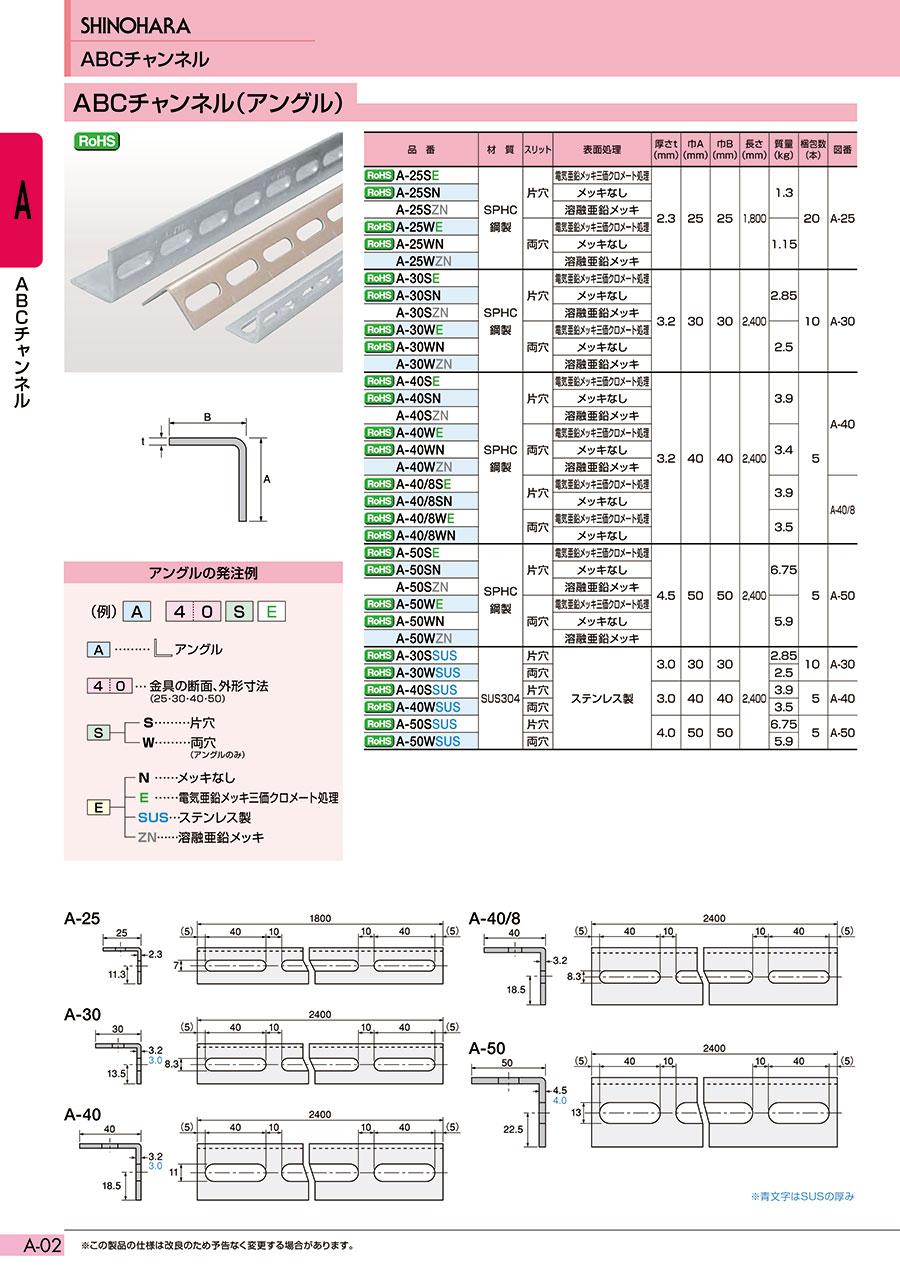

アングル寸法図

A - 25の寸法図

A - 30の寸法図

A - 40の寸法図

A - 40 / 8の寸法図

A - 50の寸法図

A シリーズの外径図

品　番	材質	スリット	表面処理	厚さt (mm)	巾A (mm)	巾B (mm)	長さ (mm)	質量 (kg)	図番
A-25SN	SPHC 鋼製	片穴	メッキなし	2.3	25	25	1,800	1.3	A-25
A-25WN	SPHC 鋼製	両穴	メッキなし	2.3	25	25	1,800	1.15	A-25
A-30SN	SPHC 鋼製	片穴	メッキなし	3.2	30	30	2,400	2.85	A-30
A-30SZN		片穴	溶融亜鉛メッキ					2.85
A-30WN		両穴	メッキなし					2.5
A-40SN	SPHC 鋼製	片穴	メッキなし	3.2	40	40	2,400	3.9	A-40
A-40SZN		片穴	溶融亜鉛メッキ					3.9
A-40WN		両穴	メッキなし					3.4
A-40WZN		両穴	溶融亜鉛メッキ					3.4
A-40/8SN		片穴	メッキなし					3.9	A-40/8
A-40/8WN		両穴	メッキなし					3.5	A-40/8
A-50SN	SPHC 鋼製	片穴	メッキなし	4.5	50	50	2,400	6.75	A-50
A-50SZN		片穴	溶融亜鉛メッキ					6.75
A-50WN		両穴	メッキなし					5.9
A-50WZN		両穴	溶融亜鉛メッキ					5.9
A-30SSUS	SUS304	片穴	ステンレス製	3.0	30	30	2,400	2.85	A-30
A-30WSUS		両穴		3.0	30	30		2.5	A-30
A-40SSUS		片穴		3.0	40	40		3.9	A-40
A-40WSUS		両穴		3.0	40	40		3.5	A-40
A-50SSUS		片穴		4.0	50	50		6.75	A-50
A-50WSUS		両穴		4.0	50	50		5.9	A-50

フラットバー寸法図

B - 19の寸法図

B - 25の寸法図

B - 36の寸法図

品番	材質	表面処理	厚さt （mm）	巾A （mm）	長さ（mm）	重量（kg）	図番
B-19N	SPHC 鋼製	メッキなし	3.0	19	2,000	0.6	B-19
B-25N	SPHC 鋼製	メッキなし	2.3 (2.0)	25	1,800	0.6	B-25
B-25SUS	SUS304	ステンレス製
B-25ZN	SPHC 鋼製	溶融亜鉛メッキ
B-36N	SPHC 鋼製	メッキなし	3.2 (3.0)	36	1,800	1.3 (1.1)	B-36
B-36SUS	SUS304	ステンレス製
B-36ZN	SPHC鋼製	溶融亜鉛メッキ

チャンネル寸法図

C- 19の寸法図

C - 20の寸法図

C- 22の寸法図

C- 23の寸法図

C- 29の寸法図

C- 30の寸法図

C - 30 / 10の寸法図

C - 44の寸法図

C- 44Hの寸法図

品番	材質	表面処理	厚さt （mm）	巾A （mm）	高さ（mm）	長さ（mm）	重量（kg）	図番
C-19N	SPHC 鋼製	メッキなし	1.2	19.4	8	1,800	0.47	C-19
C-20N			1.6	22.2	7	1,800	0.5	C-20
C-22N			1.6	22.2	7	1,800	0.60	C-22
C-23N			2.3	23.6	7	1,800	0.75	C-23
C-29N			1.6	29.2	10	1,800	0.80	C-29
C-30N			2.3	30.6	11	1,800	1.25	C-30
C-30ZN		溶融亜鉛メッキ	2.3	30.6	11	1,800	1.25	C-30
C-30SUS	SUS304	ステンレス製	2.0	30.6	11	1,800	1.031	C-30
C-30N24	SPHC 鋼製	メッキなし	2.3	30.6	11	2,400	1.56	C-30
C-30/10N			2.3	30.6	11	1,800	1.20	C-30/10
C-44N			3.2	44.4	17	2,400	3.40	C-44
C-44ZN		溶融亜鉛メッキ	3.2	44.4	17	2,400	3.40	C-44
C-44SUS	SUS304	ステンレス製	3.0	44.4	17	2,400	3.5	C-44
C-44HN	SPHC鋼製	メッキなし	3.2	44.4	25	2,400	4.40	C-44H

型番リスト

表示件数

型番

種類

材質/表面処理

長さ

(mm)

特徴

スリット幅×スリット長さ

(mm)

RoHS?

最小発注数量

チャンネル・レール	SPHC鋼製/三価クロメートメッキ	25×25×1800	アングル / スリット片穴	7×40	10	1パック 20個入り
チャンネル・レール	SPHC鋼製/なし	25×25×1800	アングル / スリット片穴	7×40	10	1パック 20個入り
チャンネル・レール	SPHC鋼製/なし	25×25×1800	アングル / スリット片穴	7×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛メッキ	25×25×1800	アングル / スリット片穴	7×40	10	1パック 20個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	25×25×1800	アングル / スリット両穴	7×40	10	1パック 20個入り
チャンネル・レール	SPHC鋼製/なし	25×25×1800	アングル / スリット両穴	7×40	10	1パック 20個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛メッキ	25×25×1800	アングル / スリット両穴	7×40	10	1パック 20個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	30×30×2400	アングル / スリット片穴	8.3×40	10	1パック 10個入り
チャンネル・レール	SPHC鋼製/なし	30×30×2400	アングル / スリット片穴	8.3×40	10	1パック 10個入り
チャンネル・レール	SPHC鋼製/なし	30×30×2400	アングル / スリット片穴	8.3×40	10	1パック 5個入り
チャンネル・レール	ステンレス/ステンレス	30×30×2400	アングル / スリット片穴	8.3×40	10	1パック 10個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	30×30×2400	アングル / スリット片穴	8.3×40	-	1パック 10個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	30×30×2400	アングル / スリット片穴	8.3×40	-	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	30×30×2400	アングル / スリット両穴	8.3×40	10	1パック 10個入り
チャンネル・レール	SPHC鋼製/なし	30×30×2400	アングル / スリット両穴	8.3×40	10	1パック 10個入り
チャンネル・レール	SPHC鋼製/なし	30×30×2400	アングル / スリット両穴	8.3×40	10	1パック 5個入り
チャンネル・レール	ステンレス/ステンレス	30×30×2400	アングル / スリット両穴	8.3×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	30×30×2400	アングル / スリット両穴	8.3×40	-	1パック 10個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	30×30×2400	アングル / スリット両穴	8.3×40	-	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	40×40×2400	アングル / スリット片穴	8.3×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/なし	40×40×2400	アングル / スリット片穴	8.3×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	40×40×2400	アングル / スリット両穴	8.3×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/なし	40×40×2400	アングル / スリット両穴	8.3×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	40×40×2400	アングル / スリット片穴	11×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/なし	40×40×2400	アングル / スリット片穴	11×40	10	1パック 5個入り
チャンネル・レール	ステンレス/ステンレス	40×40×2400	アングル / スリット片穴	11×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	40×40×2400	アングル / スリット片穴	11×40	-	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	40×40×2400	アングル / スリット両穴	11×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/なし	40×40×2400	アングル / スリット両穴	11×40	10	1パック 5個入り
チャンネル・レール	ZAM/ZAM	40×40×2400	ZAM製	11×40	10	1パック 5個入り
チャンネル・レール	ステンレス/ステンレス	40×40×2400	アングル / スリット両穴	11×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	40×40×2400	アングル / スリット両穴	11×40	-	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	50×50×2400	アングル / スリット片穴	13×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/なし	50×50×2400	アングル / スリット片穴	13×40	10	1パック 5個入り
チャンネル・レール	ステンレス/ステンレス	50×50×2400	アングル / スリット片穴	13×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	50×50×2400	アングル / スリット片穴	13×40	-	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	50×50×2400	アングル / スリット両穴	13×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/なし	50×50×2400	アングル / スリット両穴	13×40	10	1パック 5個入り
チャンネル・レール	ステンレス/ステンレス	50×50×2400	アングル / スリット両穴	13×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	50×50×2400	アングル / スリット両穴	13×40	-	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	19×3×2000	フラットバー	6.2×22	10	1パック 40個入り
チャンネル・レール	SPHC鋼製/なし	19×3×2000	フラットバー	6.2×22	10	1パック 40個入り
チャンネル・レール	SPHC鋼製/なし	19×3×2000	フラットバー	6.2×22	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	25×2.3×1800	フラットバー	7×40	10	1パック 40個入り
チャンネル・レール	SPHC鋼製/なし	25×2.3×1800	フラットバー	7×40	10	1パック 40個入り
チャンネル・レール	SPHC鋼製/なし	25×2.3×1800	フラットバー	7×40	10	1パック 5個入り
チャンネル・レール	ステンレス/ステンレス	25×2×1800	フラットバー	7×40	10	1パック 40個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	25×2.3×1800	フラットバー	7×40	-	1パック 40個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	25×2.3×1800	フラットバー	7×40	-	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	3.2×36×1800	フラットバー	11×40	10	1パック 20個入り
チャンネル・レール	SPHC鋼製/なし	36×3.2×1800	フラットバー	11×40	10	1パック 20個入り
チャンネル・レール	SPHC鋼製/なし	36×3.2×1800	フラットバー	11×40	10	1パック 5個入り
チャンネル・レール	ステンレス/ステンレス	36×3×1800	フラットバー	11×40	10	1パック 20個入り
チャンネル・レール	ステンレス/ステンレス	36×3×1800	フラットバー	11×40	10	1パック 5個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	36×3.2×1800	フラットバー	11×40	-	1パック 20個入り
チャンネル・レール	SPHC鋼製/溶融亜鉛鍍金	36×3.2×1800	フラットバー	11×40	-	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	19.4×8×1800	チャンネル	6×13	10	1パック 40個入り
チャンネル・レール	SPHC鋼製/なし	19.4×8×1800	チャンネル	6×13	10	1パック 40個入り
チャンネル・レール	SPHC鋼製/なし	19.4×8×1800	チャンネル	6×13	-	1パック 5個入り
チャンネル・レール	SPHC鋼製/三価クロメートメッキ	22.2×7×1800	チャンネル	6.2×15	10	1パック 40個入り

通常単価(税別) (税込単価)	通常出荷日

33,241円 ( 36,565円 )	3日目
24,592円 ( 27,051円 )	3日目
5,735円 ( 6,309円 )	3日目
35,974円 ( 39,571円 )	10日目
33,241円 ( 36,565円 )	3日目
24,230円 ( 26,653円 )	3日目
35,974円 ( 39,571円 )	10日目
28,661円 ( 31,527円 )	3日目
22,904円 ( 25,194円 )	3日目
11,231円 ( 12,354円 )	3日目
136,187円 ( 149,806円 )	3日目
33,813円 ( 37,194円 )	3日目
14,943円 ( 16,437円 )	3日目
28,661円 ( 31,527円 )	3日目
34,155円 ( 37,571円 )	3日目
15,049円 ( 16,554円 )	3日目
68,093円 ( 74,902円 )	3日目
33,451円 ( 36,796円 )	3日目
14,783円 ( 16,261円 )	3日目
18,445円 ( 20,290円 )	3日目
14,590円 ( 16,049円 )	3日目
18,445円 ( 20,290円 )	3日目
14,590円 ( 16,049円 )	3日目
18,358円 ( 20,194円 )	3日目
14,590円 ( 16,049円 )	3日目
70,806円 ( 77,887円 )	3日目
21,155円 ( 23,271円 )	3日目
19,030円 ( 20,933円 )	3日目
14,590円 ( 16,049円 )	3日目
22,359円 ( 24,595円 )	3日目
70,806円 ( 77,887円 )	3日目
21,155円 ( 23,271円 )	3日目
31,846円 ( 35,031円 )	3日目
25,204円 ( 27,724円 )	3日目
98,215円 ( 108,037円 )	3日目
36,583円 ( 40,241円 )	3日目
31,846円 ( 35,031円 )	3日目
25,205円 ( 27,726円 )	3日目
88,394円 ( 97,233円 )	3日目
36,583円 ( 40,241円 )	3日目
41,020円 ( 45,122円 )	3日目
33,994円 ( 37,393円 )	3日目
3,863円 ( 4,249円 )	3日目
37,356円 ( 41,092円 )	3日目
30,046円 ( 33,051円 )	3日目
3,793円 ( 4,172円 )	3日目
192,843円 ( 212,127円 )	3日目
46,464円 ( 51,110円 )	10日目
5,822円 ( 6,404円 )	10日目
37,791円 ( 41,570円 )	3日目
25,129円 ( 27,642円 )	3日目
6,353円 ( 6,988円 )	3日目
155,737円 ( 171,311円 )	3日目
35,342円 ( 38,876円 )	3日目
38,205円 ( 42,026円 )	10日目
9,562円 ( 10,518円 )	10日目
31,100円 ( 34,210円 )	6日目
23,722円 ( 26,094円 )	3日目
3,000円 ( 3,300円 )	3日目
32,116円 ( 35,328円 )	3日目

基本情報

基本情報

設計変更、増設、改造が自由自在に出来る取付金具。
【特長】
・外函鈑金加工と、内部配線が別々の行程で進められるため納期の短縮が計れる。
・機器、部品の配置図があれば、筐体の出来上がりを待たずに、組立配線ができる。
・ABCチャンネルには使い易いABCパーツが用意されていますので、能率の向上が図れる。
・中板を省略することができるので工程数が省ける。
・機器、部品に穴をあけることなく取付けることが可能な盤用構造材。
【用途】
・受配電盤、分電盤、制御盤、操作盤、キュービクル等の構造材として。
・機器類の取付け、ダクト・電線・ブスバー・配管等の支持金物。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ABCチャンネルのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

棚製作

満足度：4.02023/05/31

棚製作に使用しました。任意のサイズでの切断加工も容易で使いやすいです。

0人が参考にしています。

製品

満足度：5.02022/07/06

この商品は自社の製品の一部に使用しています。製品中の配管のサポートに使っていますが、使用については何も問題ないように思い...もっと読む

0人が参考にしています。

棚作成

満足度：5.02021/07/14

簡易的な棚を作りたく購入。強度も申し分なく穴があいているので簡単に棚が作れる。

0人が参考にしています。

塗装する際の治具に使用

満足度：5.02019/06/14

塗装をしている会社です。塗装をする際に品物を支える治具に使用しています。サイズ、形、代引きで購入できる点が良くて購入をし...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q特殊寸法の対応は可能でしょうか？

誠に申し訳ございません。こちらの製品の特殊寸法対応は承っておりません。
