ニチフ端子工業

銅線用裸圧着スリーブ B形【5～100個入り】

Name: 銅線用裸圧着スリーブ B形【5～100個入り】
Brand: ニチフ端子工業
SKU: 222000181242
Rating: 4.6 (6 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（6件）

通常単価(税別): 1,368円～30,066円特別価格

税込単価: 1,505円～33,073円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

銅線用裸圧着スリーブ（P形）

通常価格(税別)： 171円 (税込価格：188円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

絶縁キャップ（裸圧着端子用）

4.4

通常価格(税別)： 1,534円 (税込価格：1,687円)

通常出荷日：在庫品1日目

電線と電線の接続に使用する圧着端子。【特長】・裸圧着スリーブ突合せ用Bタイプ・...

詳細情報を確認する

種類
スリーブ
色
その他
商品タイプ
突き合せ用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

標準Bスリーブ

外形図

材質は端子部分は無酸素銅（電気すずめっき）、スリーブ部分は無酸素銅管（電気すずめっき）を使用。

品番	各部の寸法mm			電線抱合範囲			適用工具
品番	L	φD	φd	単線mm	燃線mm²	AWG or MCM	適用工具
B0.5	11.5	2.6	1.4	0.57～0.7	0.25～0.75	22-18	NH60• NH69
B1.25	15.0	3.3	1.8	0.57～1.44	0.25～1.65	22-16	NH1 •NH61• NH69
B2		4.1	2.3	1.14～1.82	1.04～2.63	16-14	NH1• NH9 •NH61• NH69
B5.5		5.4	3.5	1.82～2.89	2.63～6.64	12-10	NH1• NH9
B8	21.0	7.0	4.5	2.89～3.65	6.64～10.52	8	NH1• NH9•NOP60
B14	26.0	8.9	5.8	—	10.52～16.78	6	NH9•NOP60•NOM150• NOP150HA
B22	29.0	11.3	7.7		16.78～26.66	4	NOP60•NOM150•NOP150HA
B38	32.0	13.2	9.4		26.66～42.42	2	NOP60•NOM150•NOP150HA
B60	36.0	15.3	11.4		42.42～60.57	1/0	NOP60•NOM150•NOP150HA•NOH300K(ヘッド)
B70	36.0	17.5	13.3		60.57～76.28	2/0	NOM150•NOP150HA•NOH300K(ヘッド)
B80	38.0	19.5	14.5		76.28～96.3	3/0
B100	38.0	22.1	16.4		96.3～117.2	4/0
B150	54.0	26.4	19.5		117.2～152.05	250-300MCM
B180	55.0	28.5	21.0		152.05～192.6	300-350MCM	•NOH300K(ヘッド)
B200	63.0	32.4	24.0		192.6～242.27	400MCM	•NOH300K(ヘッド)
B250	72.0	35.0	26.5		250	—	REC•Li250M
B325	72.0	37.0	28.0		242.27～325	500-600MCM	•NOH300K(ヘッド)
							•NOH300K(ヘッド)

型番リスト

表示件数

型番

長さ

(mm)

電線抱合範囲（より線）

(mm2)

電線抱合範囲（単線）

(mm2)

電線抱合範囲（AWG or MCM）

スリープ外径ΦD

(mm)

スリープ内径Φd

(mm)

安全規格

RoHS?

最小発注数量

11.5	0.25～0.75	0.57～0.7	22～18	2.6	1.4	UL、CSA	10	1パック 100個入り
15	0.25～1.65	0.57～1.44	22～16	3.3	1.8	UL、CSA、JIS	10	1パック 100個入り
15	1.04～2.63	1.14～1.82	16～14	4.1	2.3	UL、CSA、JIS	10	1パック 100個入り
15	2.63～6.64	1.82～2.89	12～10	5.4	3.5	UL、CSA、JIS	10	1パック 100個入り
21	6.64～10.52	2.89～3.65	8	7.0	4.5	UL、CSA、JIS	10	1パック 100個入り
26	10.52～16.78	-	6	8.9	5.8	UL、CSA、JIS	10	1パック 100個入り
29	16.78～26.66	-	4	11.3	7.7	UL、CSA、JIS	10	1パック 100個入り
32	26.66～42.42	-	2	13.2	9.4	UL、CSA、JIS	10	1パック 100個入り
36	42.42～60.57	-	1／0	15.3	11.4	UL、CSA、JIS	10	1パック 50個入り
36	60.57～76.28	-	2／0	17.5	13.3	UL、CSA	10	1パック 50個入り
38	76.28～96.3	-	3／0	19.5	14.5	UL、CSA	10	1パック 50個入り
38	96.3～117.2	-	4／0	22.1	16.4	UL、CSA、JIS	10	1パック 20個入り
54	117.2～152.05	-	250～300MCM	26.4	19.5	UL、CSA、JIS	10	1パック 20個入り
55	152.05～192.6	-	300～350MCM	28.5	21.0	UL、CSA	10	1パック 10個入り
63	192.6～242.27	-	400MCM	32.4	24.0	UL、CSA、JIS	10	1パック 10個入り
72	250	-	-	35.0	26.5	-	10	1パック 5個入り
72	242.27～325	-	500～600MCM	37.0	28.0	UL、CSA、JIS	-	1パック 5個入り
72	96.3～117.2	-	4／0	22.1	16.4	-	10	1パック 20個入り
72	117.2～152.05	-	250～300MCM	26.4	19.5	-	10	1パック 15個入り
72	192.6～242.27	-	400MCM	32.4	24.0	-	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

1,368円 ( 1,505円 )	在庫品1日目当日出荷可能
1,467円 ( 1,614円 )	在庫品1日目当日出荷可能
1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
2,329円 ( 2,562円 )	在庫品1日目当日出荷可能
5,294円 ( 5,823円 )	在庫品1日目当日出荷可能
8,853円 ( 9,738円 )	在庫品1日目当日出荷可能
16,307円 ( 17,938円 )	在庫品1日目当日出荷可能
19,280円 ( 21,208円 )	在庫品1日目当日出荷可能
14,105円9,168円 ( 10,085円 )	在庫品1日目当日出荷可能
16,665円 ( 18,332円 )	在庫品1日目当日出荷可能
21,270円 ( 23,397円 )	在庫品1日目当日出荷可能
9,801円 ( 10,781円 )	在庫品1日目当日出荷可能
19,000円 ( 20,900円 )	在庫品1日目当日出荷可能
14,093円12,683円 ( 13,951円 )	8日目
20,426円 ( 22,469円 )	1日目
12,385円11,146円 ( 12,261円 )	1日目
14,436円 ( 15,880円 )	在庫品1日目当日出荷可能
18,720円 ( 20,592円 )	1日目
30,066円 ( 33,073円 )	1日目
22,525円20,272円 ( 22,299円 )	1日目

詳細情報

基本情報

基本情報

電線と電線の接続に使用する圧着端子。
【特長】
・裸圧着スリーブ突合せ用Bタイプ
・イージーエントリースタイル（絶縁被覆付ブレード端子）
【用途】
・電線と電線の接続に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

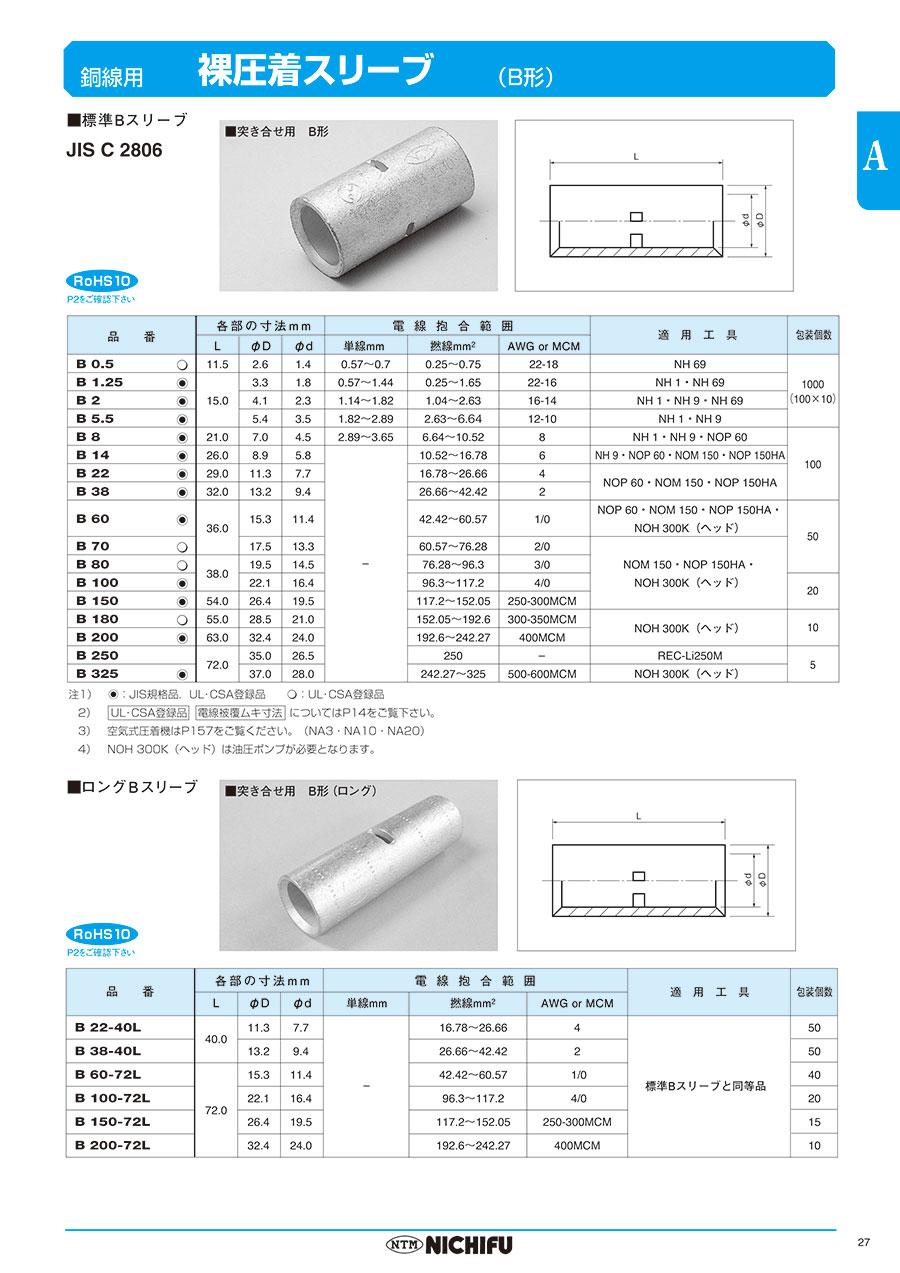

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
裸圧着端子突合せ型圧着リング（バリュー品）
突合せ圧着タイプの電線止め付圧着リング。<br />1パック100個売り。
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

銅線用裸圧着スリーブ B形のレビュー

4.6平均満足度：4.66件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

配線の延長

満足度：5.02022/07/28

配線の延長に使用しました。経年劣化した配線を切断し足りなくなった分と自由度を上げるため延長しました。作業時間も短く安全に...もっと読む

0人が参考にしています。

センサー交換時の配線接続に

満足度：4.02022/06/02

プラスチック金型内のセンサー配線の交換接続に理に使用しました。扱いやすく、品質も良さそうなので満足しています。

0人が参考にしています。

コネクタの付替え作業で使用

満足度：5.02021/09/29

装置の配線で使っている既存のハーネスで、コネクタの部品のみが変更になり、前のケーブルに新しいコネクタを付け替える作業で、...もっと読む

0人が参考にしています。

PLCの配線の入れ替えで使用

満足度：5.02021/09/29

PLCの配線の入れ替えで、この銅線用裸圧着スリーブ(B0.5)を使用しました。種類豊富に取り揃えてあるので、ニチフ製を使...もっと読む

0人が参考にしています。

配線の接続等

満足度：4.02019/12/03

配線の接続等に使用しておりますが、被覆付きの物より仕上がりがコンパクトに出来るので重宝しています。プラスチックのケース...もっと読む

0人が参考にしています。
