ニチフ端子工業

裸ブレード端子（BT形）【100個入り】

Name: 裸ブレード端子（BT形）【100個入り】
Brand: ニチフ端子工業
SKU: 222000181231
Rating: 4.4 (15 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（15件）

通常単価(税別): 2,061円～6,051円

税込単価: 2,267円～6,656円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

銅線用裸圧着端子（Y形）先開形

4.7

通常価格(税別)： 671円 (税込価格：738円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

銅線用裸圧着端子（R形）丸形

4.7

通常価格(税別)： 681円 (税込価格：749円)

通常出荷日：在庫品1日目

無酸素銅（電気すずめっき）材質のブレード形圧着端子。【特長】・嵌合部が絶縁体に...

詳細情報を確認する

種類
裸圧着端子
形状
ブレード型

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

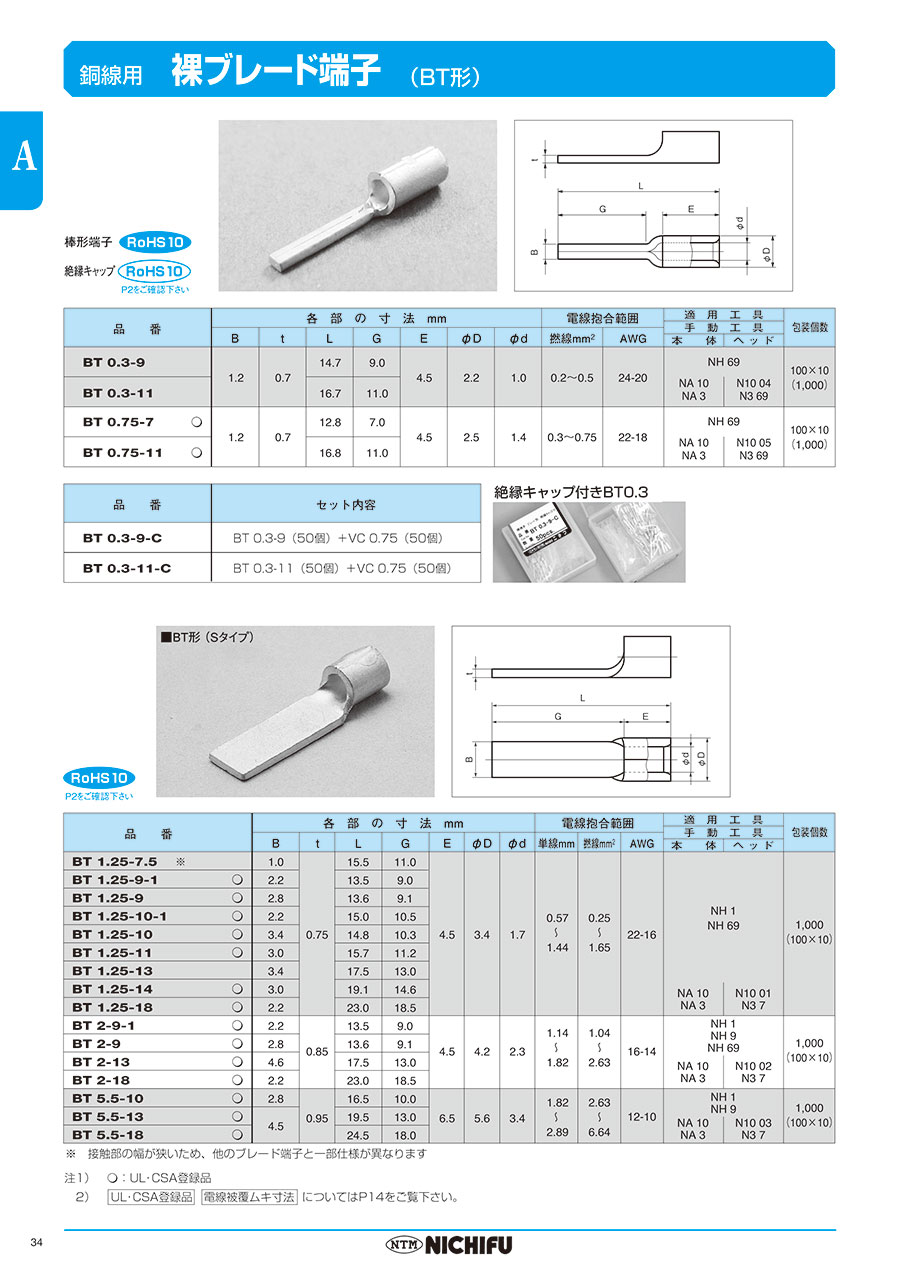

裸ブレード端子 BT形

裸ブレード端子（BT形）

外形図

品番		各部の寸法mm							電線抱合範囲		適用工具
		各部の寸法mm							電線抱合範囲		手動工具
		B	t	L	G	E	φD	φd	撚線mm²	AWG	本体	ヘッド
BT 0.3-9		1.2	0.7	14.7	9.0	4.5	2.2	1.0	0.2～0.5	24-20	NH69
BT 0.75-7	〇			12.8	7.0		2.5	1.4	0.3～0.75	22-18	NH69
BT 0.75-11	〇			16.8	11.0		2.5	1.4	0.3～0.75	22-18	NA10 NA3	N10 05 N3 69

○:UL・CSA登録品。

裸ブレード端子:BT形（Sタイプ）

外形図

品番		各部の寸法mm							電線抱合範囲			適用工具
		各部の寸法mm							電線抱合範囲			手動工具
		B	t	L	G	E	φD	φd	単線mm	撚線mm²	AWG	本体	ヘッド
BT 1.25-9-1	〇	2.2	0.75	13.5	9.0	4.5	3.4	1.7	0.57 ～1.44	0.25 ～ 1.65	22-16	NH 1 NH 61 NH69
BT 1.25-9	〇	2.8		13.6	9.1
BT 1.25-10-1	〇	2.2		15.0	10.5
BT 1.25-10	〇	3.4		14.8	10.3
BT 1.25-11	〇	3.0		15.7	11.2
BT 1.25-14	〇	3.0		19.1	14.6							NA 10 NA 3	N10 01 N3 7
BT 1.25-18	〇	2.2		23.0	18.5							NA 10 NA 3	N10 01 N3 7
BT 2-9-1	〇	2.2	0.85	13.5	9.0	4.5	4.2	2.3	1.14 ～ 1.82	1.04 ～ 2.63	16-14	NH 1 NH 9
BT 2-9	〇	2.8		13.6	9.1							NH 61	NH69
BT 2-13	〇	4.6		17.5	13.0							NA 10 NA 3	N10 02 N3 7
BT 2-18	〇	2.2		23.0	18.5							NA 10 NA 3	N10 02 N3 7
BT 5.5-10	〇	2.8	0.95	16.5	10.0	6.5	5.6	3.4	1.82 ～ 2.89	2.63 ～ 6.64	12-10	NH 1 NH 9
BT 5.5-13	〇	4.5		19.5	13.0							NA 10 NA 3	N10 03 N3 7
BT 5.5-18	〇	4.5		24.5	18.0							NA 10 NA 3	N10 03 N3 7

○:UL・CSA登録品。

裸ブレード端子 BT形（Wタイプ）

裸ブレード端子:BT形（Wタイプ）

外形図

品番		各部の寸法mm								電線抱合範囲			適用工具
		各部の寸法mm								電線抱合範囲			手動工具
		B	t	l	L	J	E	φD	φd	単線mm	撚線mm²	AWG	本体	ヘッド
BT 1.25-17	〇	3.0	0.75	12.7	21.5	2.25	4.5	3.4	1.7	0.57 ～ 1.44	0.25 ～ 1.65	22-16	NH 1 NH 61 NH 69
BT 1.25-17-1	〇	4.6	0.75	12.7	21.5	2.25	4.5	3.4	1.7	0.57 ～ 1.44	0.25 ～ 1.65	22-16	NA 10 NA 3	NA10 01 N3 7
BT 2-17	〇	3.0	0.85	12.7	21.5	2.30	4.5	4.2	2.3	1.14 ～ 1.82	1.04 ～ 2.63	16-14	NH 1 NH 9 NH 61 NH 69
BT 2-17-1	〇	4.6	0.85	12.7	21.5	2.30	4.5	4.2	2.3	1.14 ～ 1.82	1.04 ～ 2.63	16-14	NA 10 NA 3	N10 02 N3 7
BT 5.5-17-1	〇	4.6	0.95	12.7	23.5	2.45	6.5	5.6	3.4	1.82 ～ 2.89	2.63 ～ 6.64	12-10	NH 1 NH 9
BT 5.5-17-1	〇	4.6	0.95	12.7	23.5	2.45	6.5	5.6	3.4	1.82 ～ 2.89	2.63 ～ 6.64	12-10	NA 10 NA 3	N10 03 N3 7

○:UL・CSA登録品。

型番リスト

表示件数

型番

全長

(mm)

適合電線サイズ

(AWG)

代表規格

寸法厚さ

(mm)

仕様

lサイズ(端子長)

(mm)

RoHS?

最小発注数量

14.7	24～20	-	0.7	ブレード端子幅：1.2mm	14.7	10	1パック 100個入り
12.8	22～18	UL / CSA	0.7	ブレード端子幅：1.2mm	12.8	10	1パック 100個入り
16.8	22～18	UL / CSA	0.7	ブレード端子幅：1.2mm	16.8	10	1パック 100個入り
15.5	22～16	-	0.75	ブレード端子幅：1mm	15.5	10	1パック 100個入り
13.6	22～16	UL / CSA	0.75	ブレード端子幅：2.8mm	13.6	10	1パック 100個入り
13.5	22～16	UL / CSA	0.75	ブレード端子幅：2.2mm	13.5	10	1パック 100個入り
14.8	22～16	UL / CSA	0.75	ブレード端子幅：3.4mm	14.8	10	1パック 100個入り
15	22～16	UL / CSA	0.75	ブレード端子幅：2.2mm	15	10	1パック 100個入り
15.7	22～16	UL / CSA	0.75	ブレード端子幅：3mm	15.7	10	1パック 100個入り
19.1	22～16	UL / CSA	0.75	ブレード端子幅：3mm	19.1	10	1パック 100個入り
21.5	22～16	UL / CSA	0.75	ブレード端子幅：3mm	12.7	10	1パック 100個入り
23	22～16	UL / CSA	0.75	ブレード端子幅：2.2mm	23	10	1パック 100個入り
13.6	16～14	UL / CSA	0.85	ブレード端子幅：2.8mm	13.6	10	1パック 100個入り
13.5	16～14	UL / CSA	0.85	ブレード端子幅：2.2mm	13.5	10	1パック 100個入り
17.5	16～14	UL / CSA	0.85	ブレード端子幅：4.6mm	17.5	10	1パック 100個入り
21.5	16～14	UL / CSA	0.85	ブレード端子幅：3mm	12.7	10	1パック 100個入り
23	16～14	UL / CSA	0.85	ブレード端子幅：2.2mm	23	10	1パック 100個入り
16.5	12～10	UL / CSA	0.95	ブレード端子幅：2.8mm	16.5	10	1パック 100個入り
19.5	12～10	UL / CSA	0.95	ブレード端子幅：4.5mm	19.5	10	1パック 100個入り
23.5	12～10	UL / CSA	0.95	ブレード端子幅：4.6mm	12.7	10	1パック 100個入り
24.5	12～10	UL / CSA	0.95	ブレード端子幅：4.5mm	24.5	-	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

2,145円 ( 2,360円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
2,617円 ( 2,879円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	10日目
2,611円 ( 2,872円 )	在庫品1日目当日出荷可能
2,263円 ( 2,489円 )	在庫品1日目当日出荷可能
2,263円 ( 2,489円 )	在庫品1日目当日出荷可能
3,015円 ( 3,317円 )	在庫品1日目当日出荷可能
3,700円 ( 4,070円 )	在庫品1日目当日出荷可能
3,034円 ( 3,337円 )	在庫品1日目当日出荷可能
3,717円 ( 4,089円 )	在庫品1日目当日出荷可能
3,919円 ( 4,311円 )	在庫品1日目当日出荷可能
6,051円 ( 6,656円 )	10日目
4,577円 ( 5,035円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

無酸素銅（電気すずめっき）材質のブレード形圧着端子。
【特長】
・嵌合部が絶縁体によって絶縁されている圧着端子（BT形）
・MA形250シリーズ
【用途】
・ブレード型の裸圧着端子として各種配線等に便利

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
