銅線用 絶縁被覆付 センターピン棒形端子【100個入り】
- 通常単価(税別)
- 2,234円～4,904円
- 税込単価
- 2,457円～5,394円
通常出荷日：在庫品1日目当日出荷可能
絶縁キャップを使う必要のない棒形端子のセンターピンタイプ。【特長】・端子に樹脂が挿入されている。
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
線用絶縁被覆付圧着端子（TC形）棒形 シングルタイプ
シングルタイプ外形図
シングルタイプ
線用絶縁被覆付圧着端子（TC形）棒形 ダブルタイプ
ダブルタイプ外形図
ダブルタイプ
商品サイズ
| 品番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | 標準色 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φF | l | L | H | D | 撚線mm2 | AWG | 手動工具 | |||||
| 本体 | ヘッド | |||||||||||
| シングル | TGVTC-1.25-9T | 1.1 | 9.0 | 25.0 | 16.0 | φ3.6 | 0.3～1.65 | 22-16 | (NH 11/NH 32) NH 65 | 赤透明 | ||
| TGVTC-1.25-11T | 11.0 | 27.0 | NA 3 NA 10 | N3 11T N10 11 | ||||||||
| ダブル | TGWVTC-1.25-9T | 9.0 | 26.6 | 17.6 | 6.6 | NH 66 | ||||||
| TGWVTC-1.25-11T | 11.0 | 28.6 | ||||||||||
TGV：ポリ塩化ビニル
TGWV：ポリ塩化ビニル
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,736円 ( 4,110円 ) | 在庫品1日目当日出荷可能 |
3,585円 ( 3,944円 ) | 在庫品1日目当日出荷可能 |
2,836円 ( 3,120円 ) | 在庫品1日目当日出荷可能 |
2,234円 ( 2,457円 ) | 在庫品1日目当日出荷可能 |
4,904円 ( 5,394円 ) | 在庫品1日目当日出荷可能 |
4,904円 ( 5,394円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
絶縁キャップを使う必要のない棒形端子のセンターピンタイプ。
【特長】
・端子に樹脂が挿入されている。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

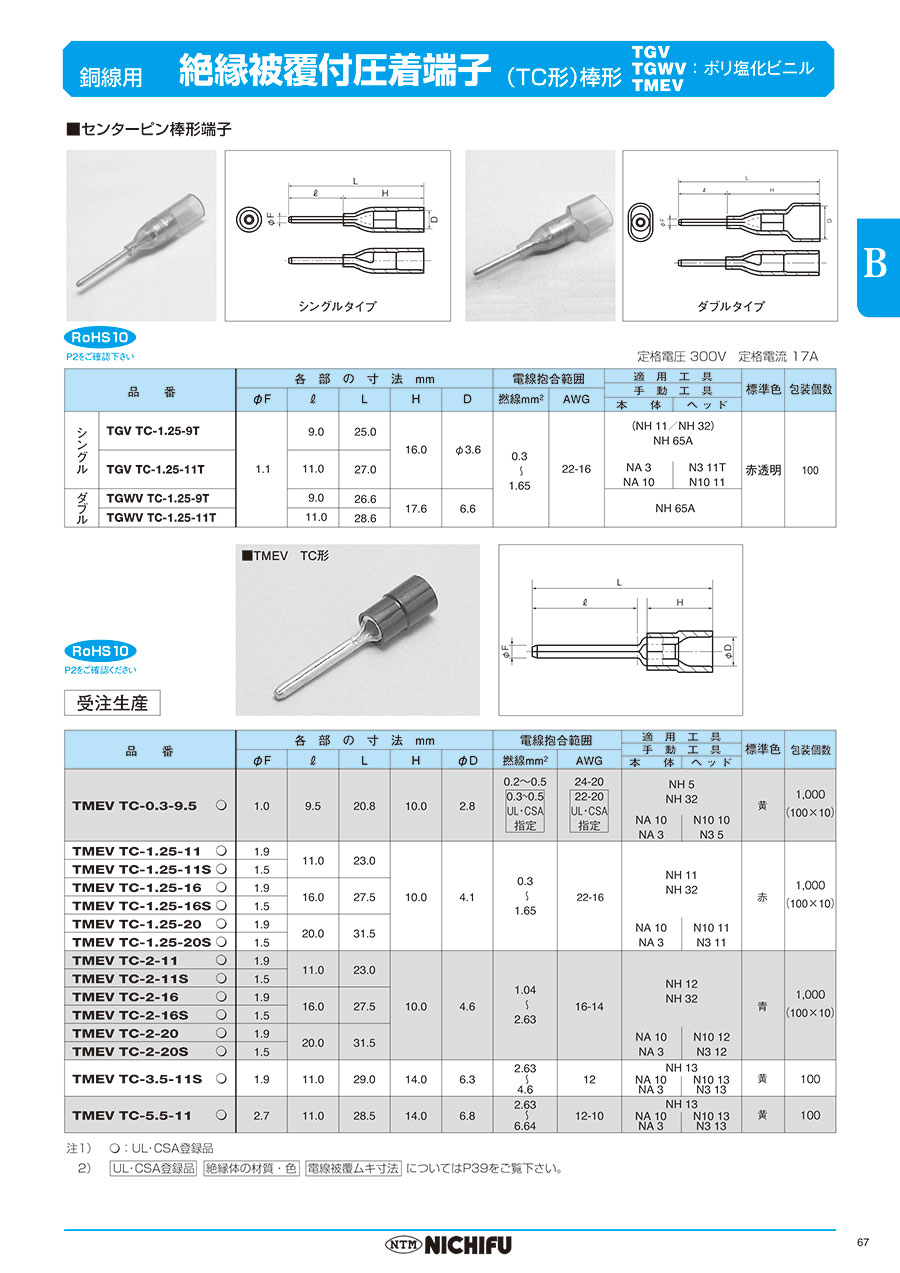

カタログ
商品担当おすすめ
銅線用 絶縁被覆付 センターピン棒形端子のレビュー
機械の製作で使用
4
4.02021/03/31
設備機械の製作で、分岐端子台の配線に、この絶縁被覆付 センターピン棒形端子(TGNTC1.25-11T、TGWVTC1....もっと読む
0人が参考にしています。
