ニチフ端子工業

差込形接続端子（FA形）250シリーズ【100個入り】

Name: 差込形接続端子（FA形）250シリーズ【100個入り】
Brand: ニチフ端子工業
SKU: 222000181174
Rating: 4 (6 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（6件）

通常単価(税別): 2,821円～3,621円

税込単価: 3,103円～3,983円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

差込形接続端子 250シリーズ

通常価格(税別)： 1,864円 (税込価格：2,050円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチフ端子工業

差込み型接続端子 250シリーズメス（嵌合部絶縁型）

4.6

通常価格(税別)： 2,184円 (税込価格：2,402円)

通常出荷日：在庫品1日目

端子に樹脂が挿入されており、絶縁キャップを使う必要のない圧着端子。【特長】・電...

詳細情報を確認する

種類
差込型接続子
形状
差込型
シリーズ
250
舌部外径 (mm)
6.8
絶縁部素材
ナイロン
代表規格
UL

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

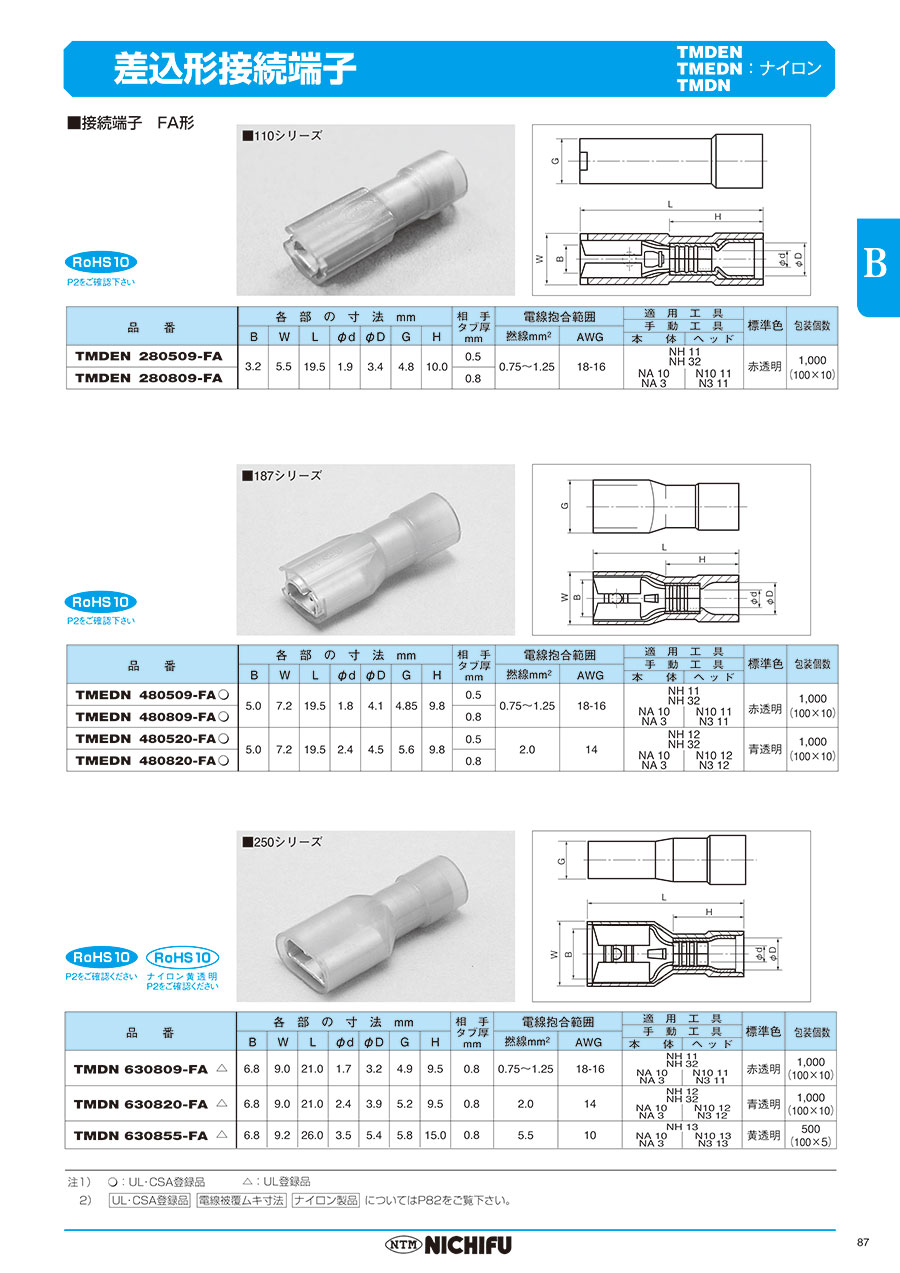

差込形接続端子

接続端子:FA形

外形図

品　　番	各　部　の　寸　法　mm							相手タブ厚 mm	電線抱合範囲		適　用　工　具		標準色
	B	W	L	φd	φD	G	H		電線抱合範囲		手　動　工　具
	B	W	L	φd	φD	G	H		撚線mm²	AWG	本　　体	ヘッド
TMEDN 630809-FA △	6.8	9.0	21.0	1.7	3.2	4.9	9.5	0.8	0.75～1.25	18-16	NH 11 NH 32		赤透明
TMEDN 630809-FA △	6.8	9.0	21.0	1.7	3.2	4.9	9.5	0.8	0.75～1.25	18-16	NA 10 NA 3	N10 11 N3 11	赤透明
TMEDN 630820-FA △	6.8	9.0	21.0	2.4	3.9	5.2	9.5	0.8	2.0	14	NH 12 NH 32		青透明
TMEDN 630820-FA △	6.8	9.0	21.0	2.4	3.9	5.2	9.5	0.8	2.0	14	NA 10 NA 3	N10 12 N3 12	青透明
TMDN 630855-FA △	6.8	9.2	26.0	3.5	5.4	5.8	15.0	0.8	5.5	10	NH 13		黄透明
TMDN 630855-FA △	6.8	9.2	26.0	3.5	5.4	5.8	15.0	0.8	5.5	10	NA 10 NA 3	N10 13 N3 13	黄透明

△:UL登録品。

型番リスト

表示件数

型番

TMDN630809-FA

TMDN630820-FA

TMDN630855-FA

全長

(mm)

適合電線サイズ

(AWG)

絶縁被覆(色)

RoHS?

最小発注数量

21	18～16	赤透明	10	1パック 100個入り
21	14	青透明	10	1パック 100個入り
26	10	黄透明	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

2,821円 ( 3,103円 )	在庫品1日目当日出荷可能
2,931円 ( 3,224円 )	在庫品1日目当日出荷可能
3,621円 ( 3,983円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

端子に樹脂が挿入されており、絶縁キャップを使う必要のない圧着端子。
【特長】
・電気用品安全法によるジョイントボックスとみなされている圧着端子。
・電線のロック解除レバーにより電線を外しコネクタの再利用可能。
・幹線と支線の接続がコネクタによるワンタッチ接続可能。
・ターミナルブロックの交換で、簡単に配線変更が可能。
・コネクタに方向性があり、挿入間違いが無く、ケースが透明のため接続後に電線被覆色の確認が可能。
・棒形圧着端子と専用カバーの使用により、より線の接続が可能。
【用途】
・各種配線に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
差込み型接続端子 250シリーズメス(嵌合部絶縁型)
ニチフ製。<br />信頼性の高い国内メーカー製250シリーズ差込型端子。<br />UL、CSA規格品。<br />1パック100個売り。
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
