差込形ピン端子（PC・PCE形）【100個入り】
- 通常単価(税別)
- 2,663円～3,238円
- 税込単価
- 2,929円～3,562円
通常出荷日：在庫品1日目当日出荷可能
ピン端子露出PCE形、内蔵PC形の圧着端子。【特長】・難燃性：UL94V-2・使用温度範囲：-40℃～...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 【絶縁体色の変更】
下記の商品について、在庫無くなり次第、新仕様品に切り替わります。（2021年5月現在）
PC4009-M・F、PCE4009-M・F 赤色→赤透明色
PC4020-M・F、PCE4020/5020-M・F 青色→青透明色 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

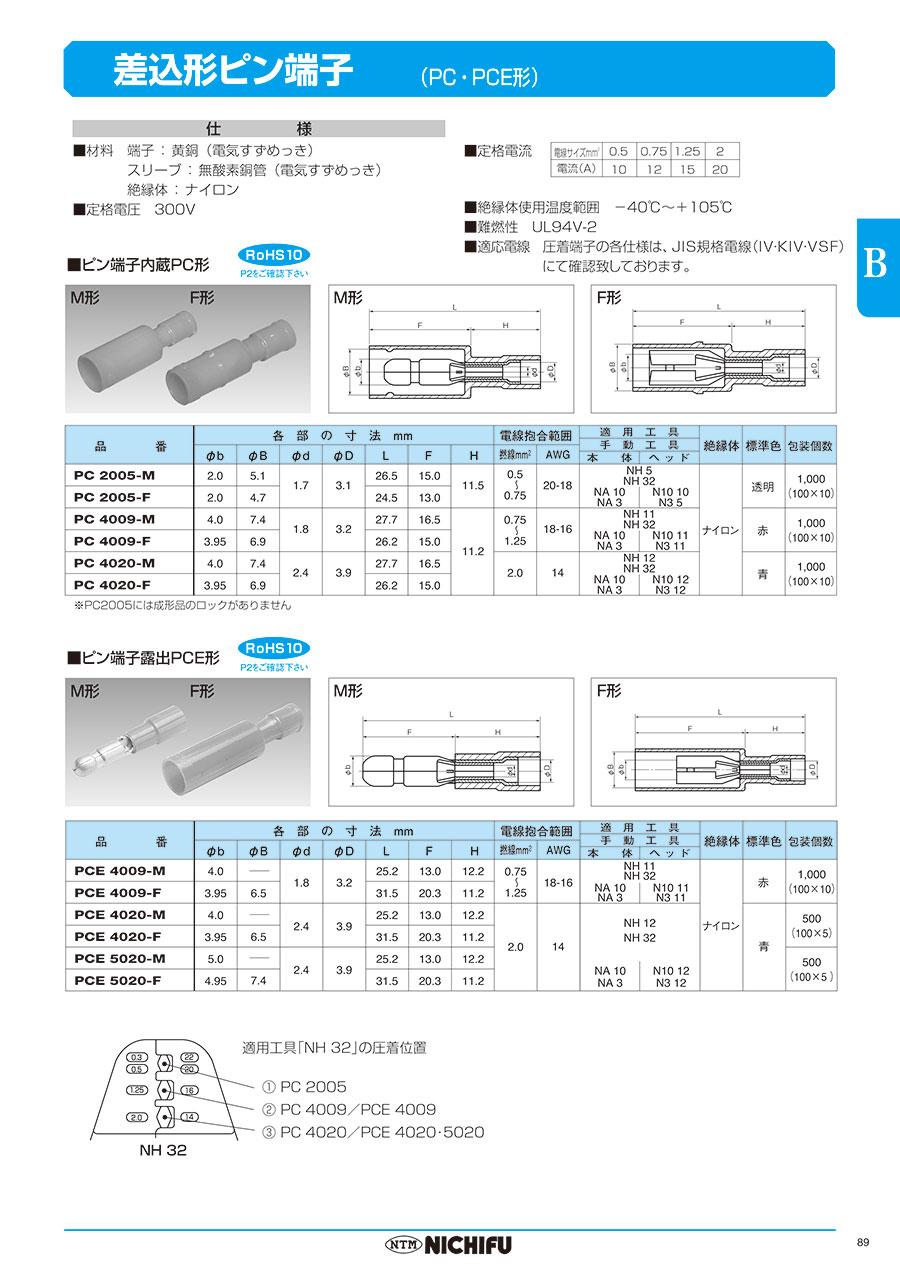

商品仕様
差込形ピン端子（PC・PCE形）
材料
- 端子：黄銅（電気すずめっき）
- スリーブ：無酸素銅管（電気すずめっき）
- 絶縁体：ナイロン
定格電圧
- 300V
定格電流
単位A
| 電線サイズmm2 | 0.5 | 0.75 | 1.25 | 2 |
|---|---|---|---|---|
| 電流A | 10 | 12 | 15 | 20 |
使用温度範囲
- -40℃～+105℃
難燃性
- UL94V-2
適応電線
- 圧着端子の各仕様は、JIS規格電線（IV・KIV・VSF）にて確認。
ピン端子内蔵PC形
M形、F形
M形:外形図
F形:外形図
| 型番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | 絶縁体 | 標準色 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 手動工具 | |||||||||||||
| φb | φB | φd | φD | L | F | H | 撚線mm2 | AWG | 本体 ヘッド | ||||
| PC 2005-M | 2.0 | 5.1 | 1.7 | 3.1 | 26.5 | 15.0 | 11.5 | 0.5 ～ 0.75 | 20-18 | NH 5 NH 32 NH 60 | ナイロン | 透明 | |
| PC 2005-F | 2.0 | 4.7 | 24.5 | 13.0 | NA 10 NA 3 | N10 10 N3 5 | |||||||
| PC 4009-M | 4.0 | 7.4 | 1.8 | 3.2 | 27.7 | 16.5 | 11.2 | 0.75 ～ 1.25 | 18-16 | NH 11 NH 32 | 赤透明 | ||
| PC 4009-F | 3.95 | 6.9 | 26.2 | 15.0 | NA 10 NA 3 | N10 11 N3 11 | |||||||
| PC 4020-M | 4.0 | 7.4 | 2.4 | 3.9 | 27.7 | 16.5 | 2.0 | 14 | NH 12 NH 32 | 青透明 | |||
| PC 4020-F | 3.95 | 6.9 | 26.2 | 15.0 | NA 10 NA 3 | N10 12 N3 12 | |||||||
※PC 2005には成形品のロックがありません。
ピン端子内蔵PCE形
カラーバリエーション
M形、F形
M形:外形図
F形:外形図
| 型番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | 絶縁体 | 標準色 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 手動工具 | |||||||||||||
| φb | φB | φd | φD | L | F | H | 撚線mm2 | AWG | 本体 ヘッド | ||||
| PCE 4009-M | 4.0 | ― | 1.8 | 3.2 | 25.2 | 13.0 | 12.2 | 0.75 ~ 1.25 | 18-16 | NH 11 NH 32 | ナイロン | 赤透明 | |
| PCE 4009-F | 3.95 | 6.5 | 31.5 | 20.3 | 11.2 | NA 10 NA 3 | N10 11 N3 11 | ||||||
| PCE 4020-M | 4.0 | ― | 2.4 | 3.9 | 25.2 | 13.0 | 12.2 | 2.0 | 14 | NH 12 NH 32 | 青透明 | ||
| PCE 4020-F | 3.95 | 6.5 | 31.5 | 20.3 | 11.2 | ||||||||
| PCE 5020-M | 5.0 | ― | 2.4 | 3.9 | 25.2 | 13.0 | 12.2 | NA 10 NA 3 | N10 12 N3 12 | ||||
| PCE 5020-F | 4.95 | 7.4 | 31.5 | 20.3 | 11.2 | ||||||||
適用工具「NH 32」の圧着位置
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,663円 ( 2,929円 ) | 在庫品1日目当日出荷可能 |
2,663円 ( 2,929円 ) | 在庫品1日目当日出荷可能 |
3,238円 ( 3,562円 ) | 在庫品1日目当日出荷可能 |
3,238円 ( 3,562円 ) | 在庫品1日目当日出荷可能 |
2,933円 ( 3,226円 ) | 在庫品1日目当日出荷可能 |
2,933円 ( 3,226円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ピン端子露出PCE形、内蔵PC形の圧着端子。
【特長】
・難燃性：UL94V-2
・使用温度範囲：-40℃～+105℃
【用途】
・着脱式で中継接続の使用に最適
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 【絶縁体色の変更】
下記の商品について、在庫無くなり次第、新仕様品に切り替わります。（2021年5月現在）
PC4009-M・F、PCE4009-M・F 赤色→赤透明色
PC4020-M・F、PCE4020/5020-M・F 青色→青透明色 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
