圧着銅管端子 D形【5～100個入り】
- 通常単価(税別)
- 10,272円～46,199円
- 税込単価
- 11,299円～50,819円
通常出荷日：在庫品1日目～8日目一部当日出荷可能
圧着銅管端子D形。【特長】耐振動性に優れていると共に、筒部が閉じているので防塵性にも優れている。
詳細を確認
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

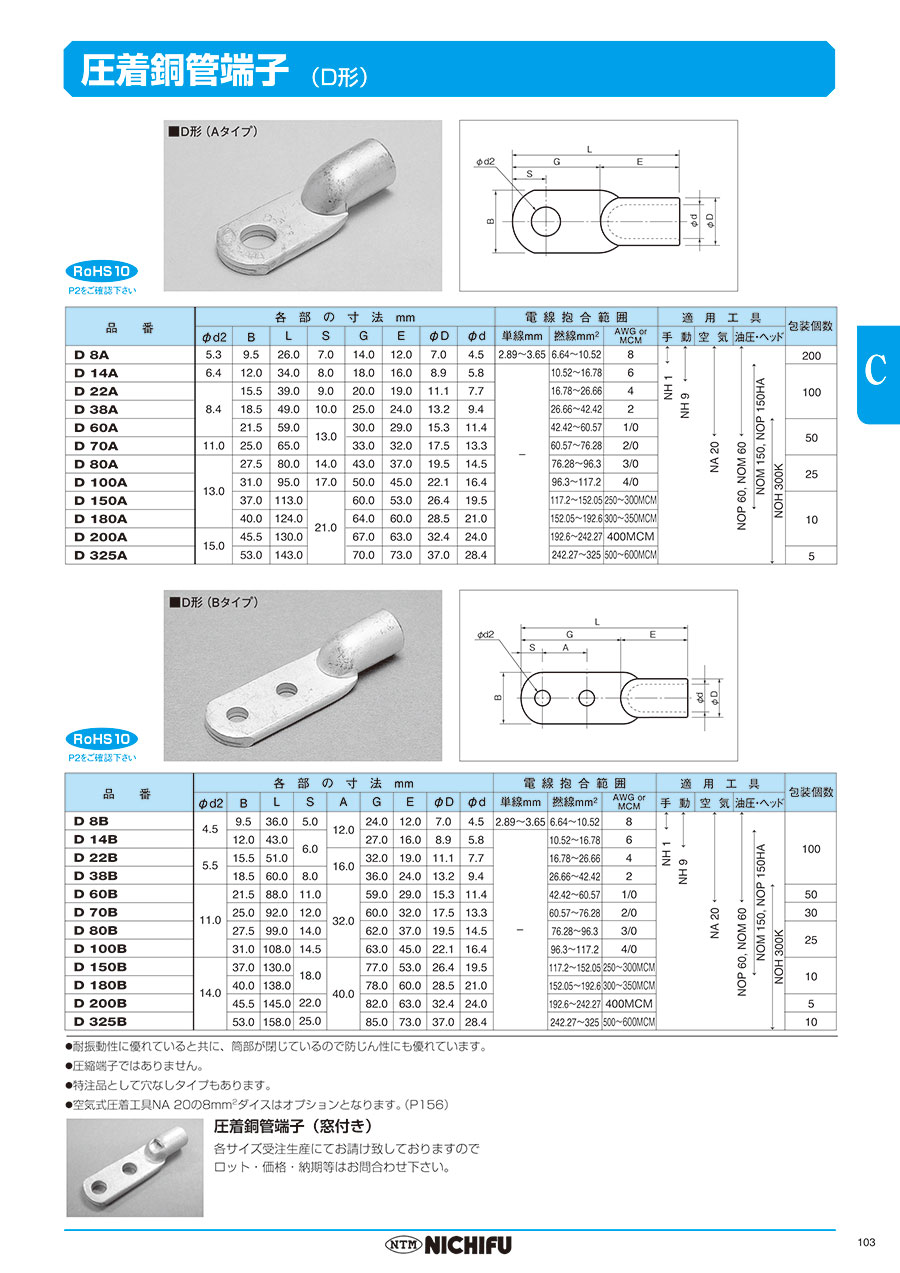

圧着銅管端子 D形（Aタイプ）
圧着銅管端子 D形（Aタイプ）商品サイズ
| 品 番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | S | G | E | φD | φd | 単線mm | 撚線mm2 | AWG or MCM | 手動 | 空気 | 油圧・ヘッド | ||||
| D 8A | 5.3 | 9.5 | 26.0 | 7.0 | 14.0 | 12.0 | 7.0 | 4.5 | 2.89～3.65 | 6.64～10.52 | 8 | NH1 | NH9 | NA20 | NOP60,NOM60 | ||
| D 14A | 6.4 | 12.0 | 34.0 | 8.0 | 18.0 | 16.0 | 8.9 | 5.8 | - | 10.52～16.78 | 6 | NOM150,NOP150HA | |||||
| D 22A | 8.4 | 15.5 | 39.0 | 9.0 | 20.0 | 19.0 | 11.1 | 7.7 | 16.78～26.66 | 4 | |||||||
| D 38A | 18.5 | 49.0 | 10.0 | 25.0 | 24.0 | 13.2 | 9.4 | 26.66～42.42 | 2 | ||||||||
| D 60A | 21.5 | 59.0 | 13.0 | 30.0 | 29.0 | 15.3 | 11.4 | 42.42～60.57 | 1/0 | NOH300K | |||||||
| D 70A | 11.0 | 25.0 | 65.0 | 33.0 | 32.0 | 17.5 | 13.3 | 60.57～76.28 | 2/0 | ||||||||
| D 80A | 13.0 | 27.5 | 80.0 | 14.0 | 43.0 | 37.0 | 19.5 | 14.5 | 76.28～96.3 | 3/0 | |||||||
| D 100A | 31.0 | 95.0 | 17.0 | 50.0 | 45.0 | 22.1 | 16.4 | 96.3～117.2 | 4/0 | ||||||||
| D 150A | 37.0 | 113.0 | 21.0 | 60.0 | 53.0 | 26.4 | 19.5 | 117.2～152.05 | 250～300MCM | ||||||||
| D 180A | 40.0 | 124.0 | 64.0 | 60.0 | 28.5 | 21.0 | 152.05～192.6 | 300～350MCM | |||||||||
| D 200A | 15.0 | 45.5 | 130.0 | 67.0 | 63.0 | 32.4 | 24.0 | 192.6～242.27 | 400MCM | ||||||||
| D 325A | 53.0 | 143.0 | 70.0 | 73.0 | 37.0 | 28.4 | 242.27～325 | 500～600MCM | |||||||||
圧着銅管端子 D形（Bタイプ）
圧着銅管端子 D形（Bタイプ）商品サイズ
| 品 番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | S | A | G | E | φD | φd | 単線mm | 撚線mm2 | AWG or MCM | 手動 | 空気 | 油圧・ヘッド | ||||
| D 8B | 4.5 | 9.5 | 36.0 | 5.0 | 12.0 | 24.0 | 12.0 | 7.0 | 4.5 | 2.89～3.65 | 6.64～10.52 | 8 | NH1 | NH9 | NA20 | NOP60,NOM60 | ||
| D 14B | 12.0 | 43.0 | 6.0 | 27.0 | 16.0 | 8.9 | 5.8 | - | 10.52～16.78 | 6 | NOM150,NOP150HA | |||||||
| D 22B | 5.5 | 15.5 | 51.0 | 16.0 | 32.0 | 19.0 | 11.1 | 7.7 | 16.78～26.66 | 4 | ||||||||
| D 38B | 18.5 | 60.0 | 8.0 | 36.0 | 24.0 | 13.2 | 9.4 | 26.66～42.42 | 2 | |||||||||
| D 60B | 11.0 | 21.5 | 88.0 | 11.0 | 32.0 | 59.0 | 29.0 | 15.3 | 11.4 | 42.42～60.57 | 1/0 | NOH300K | ||||||
| D 70B | 25.0 | 92.0 | 12.0 | 60.0 | 32.0 | 17.5 | 13.3 | 60.57～76.28 | 2/0 | |||||||||
| D 80B | 27.5 | 99.0 | 14.0 | 62.0 | 37.0 | 19.5 | 14.5 | 76.28～96.3 | 3/0 | |||||||||
| D 100B | 31.0 | 108.0 | 14.5 | 63.0 | 45.0 | 22.1 | 16.4 | 96.3～117.2 | 4/0 | |||||||||
| D 150B | 14.0 | 37.0 | 130.0 | 18.0 | 40.0 | 77.0 | 53.0 | 26.4 | 19.5 | 117.2～152.05 | 250～300MCM | |||||||
| D 180B | 40.0 | 138.0 | 78.0 | 60.0 | 28.5 | 21.0 | 152.05～192.6 | 300～350MCM | ||||||||||
| D 200B | 45.5 | 145.0 | 22.0 | 82.0 | 63.0 | 32.4 | 24.0 | 192.6～242.27 | 400MCM | |||||||||
| D 325B | 53.0 | 158.0 | 25.0 | 85.0 | 73.0 | 37.0 | 28.4 | 242.27～325 | 500～600MCM | |||||||||
圧着銅管端子 D形の特長
- 対振動性に優れているとともに、筒部が閉じているので防塵性にも優れている。
- 圧縮端子ではない。
