ユウエツ精機

同軸コネクタ SMBシリーズ

カタログ |

通常単価(税別): 461円～1,204円特別価格

税込単価: 507円～1,324円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

小型でスナップオン／プルオフ結合のコネクタ。【特長】・DC～4GHzの周波数帯域で使用できる小型・スナ...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
プラグがメスコンタクト、ジャックがオスコンタクトとなっておりますので、取り扱いにはご注意ください。

よく一緒に見られています

ユウエツ精機

通常出荷日：5 日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

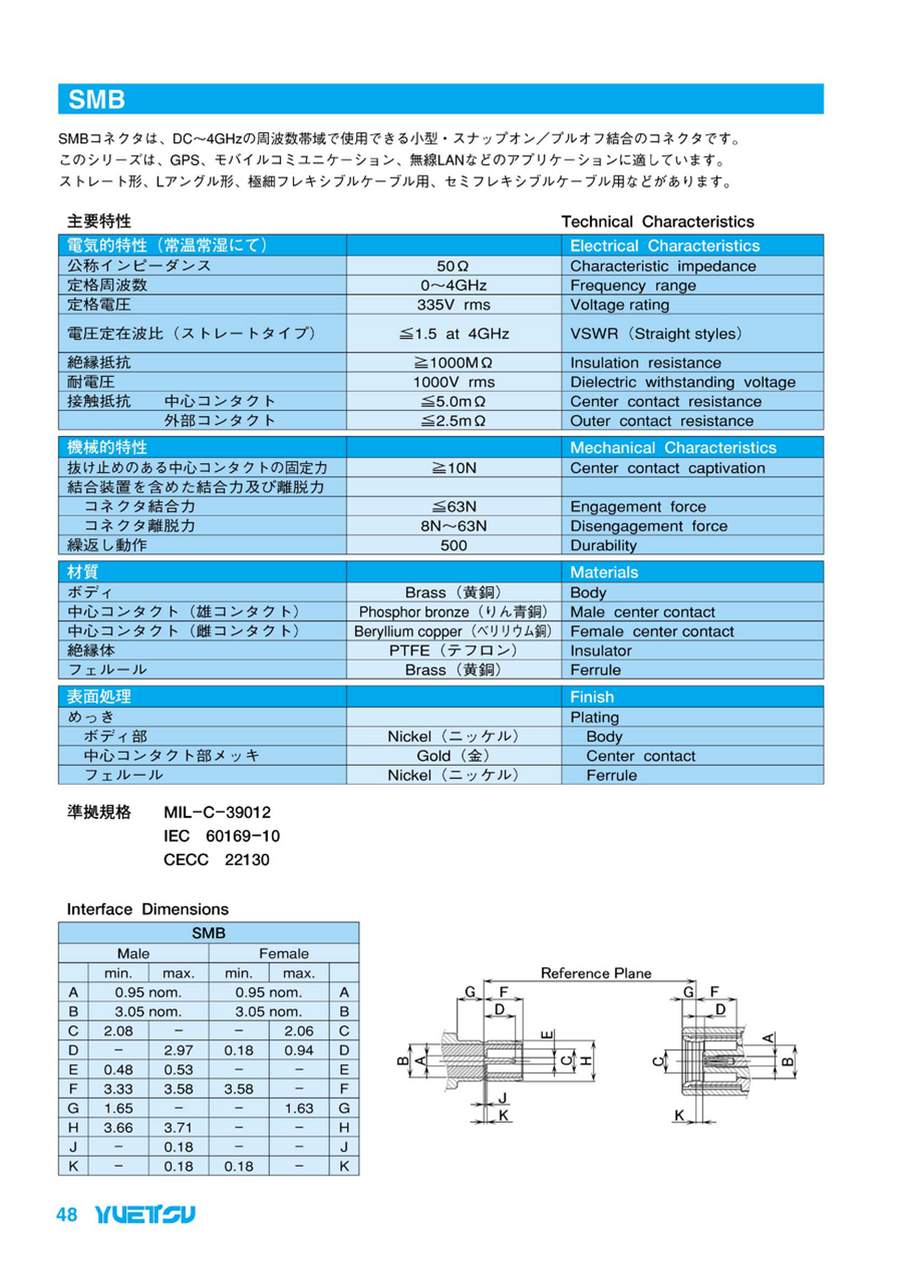

SMBコネクタの製品概要

SMBコネクタの外観

SMBコネクタは、DC～4GHzの周波数帯域で使用できる小型・スナップオン / プルオフ結合のコネクタ。このシリーズは、GPS、モバイルコミユニケーション、無線LANなどのアプリケーションに適している。ストレート形、Lアングル形、極細フレキシブルケーブル用、セミフレキシブルケーブル用などがある。

SMBコネクタの製品特性

電気的特性（常温常湿にて） Electrical Characteristics

公称インピーダンス Characteristic impedance	50Ω
定格周波数 Frequency range	DC～4GHz
定格電圧 Voltage rating	335V rms
電圧定在波比 (ストレートタイプ) VSWR (Straight styles)	≦1.5 at 4GHz
絶縁抵抗 Insulation resistance	≧1000MΩ
耐電圧 Dielectric withstanding voltage	1000V rms
接触抵抗中心コンタクト Center contact resistance	≦5.0mΩ
接触抵抗外部コンタクト Outer contact resistance	≦2.5mΩ

機械的特性 Mechanical Characteristics

抜け止めのある中心コンタクトの固定力 Center contact captivation	≧10N
結合装置を含めた結合力 Engagement force	≦63N
結合装置を含めた離脱力 Disengagement force	8N～63N
繰返し動作 Durability	500

材質 Materials

ボディ Body	黄銅 Brass
中心コンタクト (雄コンタクト) Male center contact	りん青銅 Phosphor bronze
中心コンタクト (雌コンタクト) Female center contact	ベリリウム銅 Beryllium copper
絶縁体 Insulator	ふっ素樹脂 PTFE
フェルール Ferrule	黄銅 Brass

裏面処理（めっき） Finish

ボディ部 Body	ニッケル Nickel
中心コンタクト Center contact	金 Gold
フェルール Ferrule	ニッケル Nickel

型番リスト

表示件数

型番

用途

形状

適用ピン・コンタクト

電線接続方法

種類

適合ケーブル

レセプタクル形状

周波数範囲

(GHz)

注文単位数量

(個)

電線接続方法詳細

RoHS?

最小発注数量

ケーブル接続	ストレート	オス(プラグ)	-	レセプタクル	-	前止めバルクヘッド	0～4	-	-	-	1個
プリント基板用	ストレート	オス(プラグ)	-	レセプタクル	-	ストレート形	0～4	-	-	-	1個
プリント基板用	アングル	オス(プラグ)	-	レセプタクル	-	L形	0～4	-	-	10	1個
ケーブル接続	ストレート	オス(プラグ)	圧着	バルクヘッドジャック	1.5D-2V	-	0～4	-	-	10	1個
ケーブル接続	ストレート	メス(ソケット)	その他	ストレートプラグ	1.5D-2V／RG-188AU	-	-	-	ハンダ/圧着	-	1個
ケーブル接続	ストレート	メス(ソケット)	圧着	ストレートプラグ	1.5D-2V	-	0～4	-	-	10	1個
ケーブル接続	アングル	メス(ソケット)	その他	L形プラグ	1.5D-2V／RG-188AU	-	-	-	ハンダ/圧着	-	1個

通常単価(税別) (税込単価)	通常出荷日

577円 ( 635円 )	在庫品1日目当日出荷可能
461円 ( 507円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
1,204円 ( 1,324円 )	在庫品1日目当日出荷可能
596円 ( 656円 )	在庫品1日目当日出荷可能
543円 ( 597円 )	在庫品1日目当日出荷可能
1,160円754円 ( 829円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

小型でスナップオン／プルオフ結合のコネクタ。
【特長】
・DC～4GHzの周波数帯域で使用できる小型・スナップオン／プルオフ結合のコネクタです。
・GPS、モバイルコミュニケーション、無線LANなどのアプリケーションに適しています。
・ストレート形、Lアングル形、極細フレキシブルケーブル用、セミフレキシブルケーブル用などがあります。
・基板実装用やパネル取付タイプなど、様々な形状の製品も取り揃えている。
【用途】
・通信関係のアプリケーションから、評価ボード等幅広く使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
プラグがメスコンタクト、ジャックがオスコンタクトとなっておりますので、取り扱いにはご注意ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SMBプラグ&ジャック
GPSや無線LANへの使用に適したSMBコネクタ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
