ユウエツ精機

同軸コネクタ BNCシリーズ

Name: 同軸コネクタ BNCシリーズ
Brand: ユウエツ精機
SKU: 222000180993
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 432円～3,780円特別価格

税込単価: 475円～4,158円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～4日目一部当日出荷可能

公称インピーダンスが50Ωのコネクタ。【特長】・対応周波数帯域はDC～4GHz。・バイヨネットロック接...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品画像は代表画像となっております。

詳細を確認

よく一緒に見られています

ユウエツ精機

ユウエツ精機 BNCコネクタストレートジャックパネルマウントはんだタイプ

通常価格(税別)： 473円 (税込価格：520円)

通常出荷日：在庫品1日目

よく一緒に見られています

ユウエツ精機

ユウエツ精機 BNCコネクタストレートプラグ RG58A/U

通常価格(税別)： 891円 (税込価格：980円)

通常出荷日：在庫品1日目

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

BNCコネクタの製品概要

BNCコネクタの外観

BNCコネクタは、バイヨネットロック接続方式のコネクタで、結合・分離が簡易で、公称インピーダンスが50Ωのものと75Ω(BNCC形)のものがある。ケーブル適応サイズも豊富で、広範囲な通信、測定のアプリケーションに利用されている。

BNCコネクタの製品特性

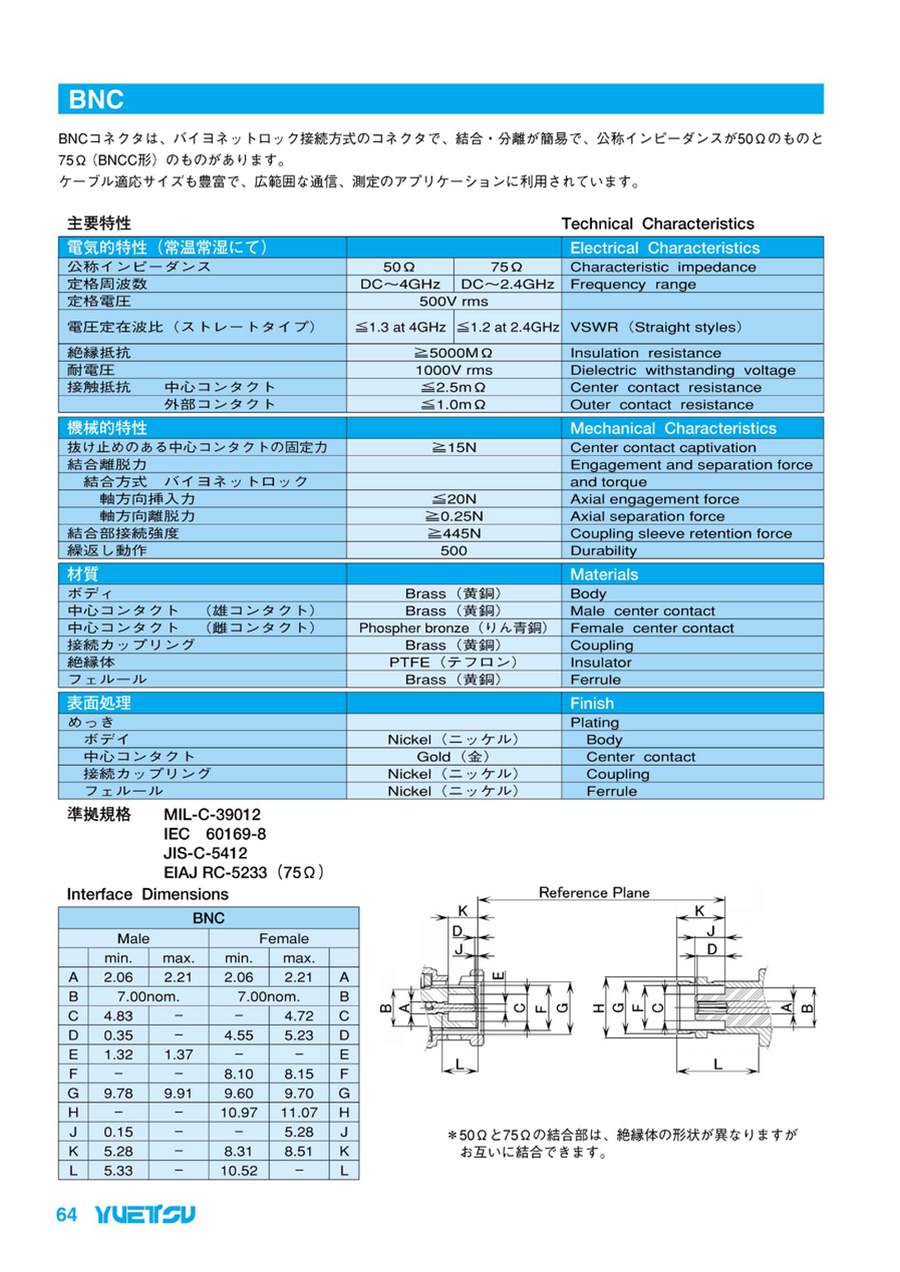

電気的特性（常温常湿にて） Electrical Characteristics

公称インピーダンス Characteristic impedance	50Ω
定格周波数 Frequency range	DC～4GHz(50Ω)
定格電圧 Voltage rating	500V rms
電圧定在波比 (ストレートタイプ) VSWR (Straight styles)	≦1.3 at 4GHz
絶縁抵抗 Insulation resistance	≧5000MΩ
耐電圧 Dielectric withstanding voltage	1000V rms
接触抵抗中心コンタクト Center contact resistance	≦2.5mΩ
接触抵抗外部コンタクト Outer contact resistance	≦1.0mΩ

機械的特性 Mechanical Characteristics

抜け止めのある中心コンタクトの固定力 Center contact captivation	≧15N
バイヨネットロック軸方向挿入力 Axial engagement force	≦20N
バイヨネットロック軸方向離脱力 Axial separation force	≧0.25N
結合部接続強度 Coupling nut retention force	≧445N
繰返し動作 Durability	500

材質 Materials

ボディ Body	黄銅 Brass
中心コンタクト (雄コンタクト) Male center contact	黄銅 Brass
中心コンタクト (雌コンタクト) Female center contact	りん青銅 Phosphor bronze
接続カップリング Coupling	黄銅 Brass
絶縁体 Insulator	ふっ素樹脂 PTFE
フェルール Ferrule	黄銅 Brass

型番リスト

表示件数

型番

用途

形状

インピーダンス

(Ω)

適用ピン・コンタクト

電線接続方法

種類

適合ケーブル

レセプタクル形状

アダプタ形状

幅

(mm)

高さ

(mm)

奥行き

(mm)

周波数範囲

(GHz)

注文単位数量

(個)

用途詳細

RoHS?

最小発注数量

ケーブル接続	ストレート	50	オス(プラグ)	締め込み	ストレートプラグ	3D-2V	-	-	14.5	14.5	26	0～4	-	-	-	1個
ケーブル接続	ストレート	50	オス(プラグ)	締め込み	ストレートプラグ	1.5D-2V	-	-	14.5	14.5	26	0～4	-	-	10	1個
ケーブル接続	ストレート	50	オス(プラグ)	ハンダ	ストレートジャック	-	-	-	-	14.5	24.9	-	-	-	10	1個
ケーブル接続	ストレート	50	オス(プラグ)	締め込み	ストレートプラグ	5D-2V	-	-	15	15	38	0～4	-	-	-	1個
ケーブル接続	ストレート	50	オス(プラグ)	圧着	ストレートプラグ	5C-2V	-	-	14.5	14.5	28.6	0～4	-	-	-	1個
ケーブル接続	ストレート	50	オス(プラグ)	圧着	ストレートプラグ	5D-2V	-	-	14.5	14.5	28.6	0～4	-	-	-	1個
ケーブル接続	ストレート	50	オス(プラグ)	圧着	ストレートプラグ	RG-174/316/188	-	-	14.5	14.5	28.6	0～4	-	-	-	1個
ケーブル接続	ストレート	50	オス(プラグ)	圧着	ストレートプラグ	1.5D-2V	-	-	14.5	14.5	28.6	0～4	-	-	-	1個
ケーブル接続	ストレート	50	オス(プラグ)	圧着	ストレートプラグ	RG-58	-	-	14.5	14.5	28.6	-	-	-	-	1個
ケーブル接続	ストレート	50	オス(プラグ)	圧着	ストレートプラグ	3D-2V	-	-	14.5	14.5	28.6	0～4	-	-	-	1個
ケーブル接続	ストレート	50	オス(プラグ)	圧着	ストレートプラグ	3C-2V	-	-	14.5	14.5	28.6	-	-	-	10	1個
ケーブル接続	アングル	50	オス(プラグ)	圧着	L形プラグ	RG-58	-	-	-	25.7	27.4	0～4	500	-	-	1個
ケーブル接続	アングル	50	オス(プラグ)	圧着	L形プラグ	3D-2V	-	-	14.5	26.5	27	-	500	-	-	1個
ケーブル接続	ストレート	50	メス(ソケット)	-	レセプタクル	-	4穴フランジ付き	-	17.5	17.5	26.1	0～4	-	-	-	1個
プリント基板用	アングル	50	メス(ソケット)	-	レセプタクル	-	L形	-	-	18.5	21.5	0～4	-	-	10	1個
プリント基板用	ストレート	50	メス(ソケット)	-	レセプタクル	-	ストレート形	-	10.5	10.5	23	0～4	-	-	-	1個
プリント基板用	アングル	50	メス(ソケット)	-	レセプタクル	-	L形	-	-	19.3	25.7	0～4	-	-	-	1個
パネルマウント	-	-	メス(ソケット)	ハンダ	4穴フランジ付きジャック	-	-	-	17.5	17.5	24.9	-	-	-	10	1個
その他	ストレート	50	メス(ソケット)	-	アダプタ	-	-	ストレート(プラグ-プラグ)	14.5	14.5	32.7	0～4	-	中継アダプタ	-	1個
その他	Ｔ型	50	オス/メス兼用	-	アダプタ	-	-	T形(ジャック-プラグ-ジャック)	32.5	27.8	-	0～4	-	中継アダプタ	10	1個
その他	Ｔ型	50	メス(ソケット)	-	アダプタ	-	-	T形(ジャック-ジャック-ジャック)	32.5	23	-	0～4	100	中継アダプタ	-	1個
その他	アングル	50	メス(ソケット)	-	アダプタ	-	-	L形(ジャック-プラグ)	-	23	25.5	0～4	-	中継アダプタ	-	1個
その他	ストレート	50	メス(ソケット)	-	アダプタ	-	-	4穴フランジ付き(ジャック-ジャック)	17.5	17.5	34	0～4	-	中継アダプタ	10	1個
その他	ストレート	50	メス(ソケット)	-	アダプタ	-	-	バルクヘッド(ジャック-ジャック)	17.5	17.5	39	0～4	100	中継アダプタ	-	1個
その他	-	-	-	-	キャップ	-	-	-	14.5	14.5	20.5	0～4	100	保護キャップ	-	1個
プリント基板用	アングル	50	メス(ソケット)	-	レセプタクル	-	絶縁型(L型ネジ止)	-	12.83	20.6	34.5	0～4	500	-	-	1個
ケーブル接続	ストレート	50	メス(ソケット)	圧着	ストレートジャック	3D-2V	-	-	6.5	6.5	32.2	0～4	-	-	-	1個
ケーブル接続	ストレート	50	メス(ソケット)	圧着	ストレートジャック	1.5D-2V	-	-	5.3	5.3	29	0～4	-	-	-	1個
ケーブル接続	アングル	50	オス(プラグ)	圧着	L形プラグ	1.5D-2V	-	-	-	25.7	27.4	0～4	500	-	-	1個
