エスシーロック 難燃タイプ SCLシリーズ【1～10個入り】
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 157円～4,887円特別価格
- 税込単価
- 173円～5,376円特別価格
水・粉塵をシャットアウトするケーブルグランド、エスシーロック難燃タイプ。【特長...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

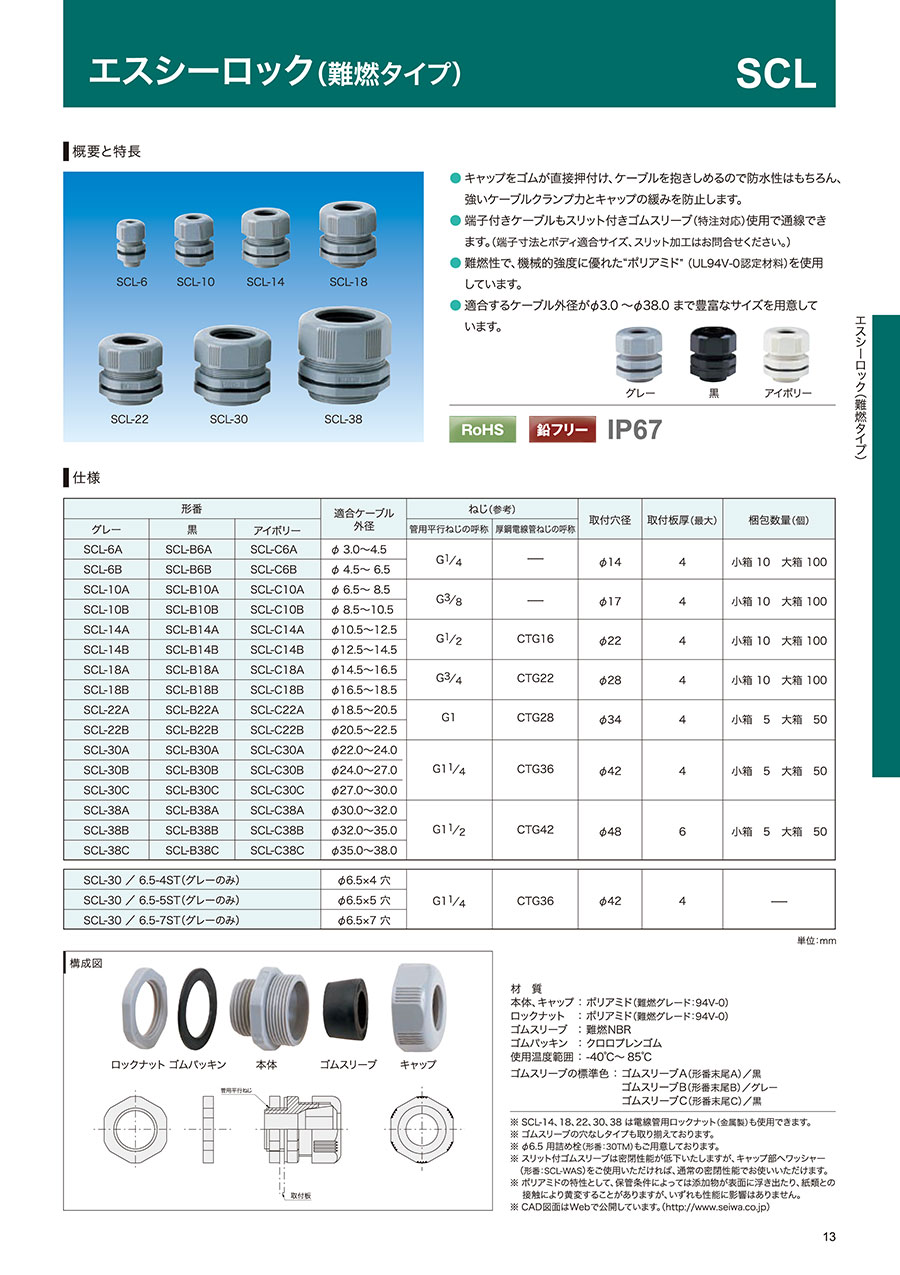

エスシーロック 難燃タイプ SCLシリーズ
エスシーロック 難燃タイプ SCLシリーズ（黒 / グレー / アイボリー）。
製品基本情報
材質:【本体、キャップ、ロックナット: ポリアミド（難燃グレード: 94V-0）】・【ゴムスリーブ: 難燃 NBR】・【ゴムパッキン: クロロプレンゴム】/ 鉛フリー。
図面と寸法（単位: mm）
分解図: ロックナット / ゴムパッキン / 本体 / ゴムスリーブ / キャップ。
エスシーロック 難燃タイプ SCLシリーズの図面。
| 形番 | 適合 ケーブル 外径 | ネジ(参考) | 取付 穴径 | 取付 板厚 最大 | 本体・キャップ寸法 | ロックナット寸法 | ゴ ム パ ッ キ ン 厚 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| グレー | 黒 | アイボリー | 管 用 平 行 ネ ジ の 呼 称 | 厚 鋼 電 線 管 ね じ の 呼 称 | max A | max B | C | φD | E | F | 外径φK | 長さL | G | H | J | ||||
| CL-6A | SCL-B6A | SCL-C6A | φ 3.0～ 4.5 | G 1/4 | - | φ14 | 4 | 31 | 21.5 | 11.4 | 7 | 18.5 | 17 | 13.2 | 11 | 18.5 | 17 | 5 | 1.5 |
| CL-6B | SCL-B6B | SCL-C6B | φ4.5～6.5 | ||||||||||||||||
| SCL-10A | SCL-B10A | SCL-C10A | φ6.5～8.5 | G 3/8 | - | φ17 | 4 | 35 | 25.5 | 13.2 | 11 | 26 | 24 | 16.7 | 11 | 27 | 24 | 5 | 1.5 |
| SCL-10B | SCL-B10B | SCL-C10B | φ8.5～10.5 | ||||||||||||||||
| SCL-14A | SCL-B14A | SCL-C14A | φ10.5～12.5 | G 1/2 | CTG 16 | φ22 | 4 | 37 | 27.5 | 14 | 15.5 | 32 | 30 | 21 | 11 | 33 | 30 | 5 | 1.5 |
| SCL-14B | SCL-B14B | SCL-C14B | φ12.5～14.5 | ||||||||||||||||
| SCL-18A | SCL-B18A | SCL-C18A | φ14.5～16.5 | G 3/4 | CTG 22 | φ28 | 4 | 40 | 29.5 | 15.7 | 19.5 | 38 | 36 | 26.4 | 12 | 40 | 36 | 5 | 1.5 |
| SCL-18B | SCL-B18B | SCL-C18B | φ16.5～18.5 | ||||||||||||||||
| SCL-22A | SCL-B22A | SCL-C22A | φ18.5～20.5 | G1 | CTG 28 | φ34 | 4 | 43 | 32.5 | 16.7 | 24 | 43 | 41 | 33.2 | 12.5 | 44 | 41 | 5 | 2 |
| SCL-22B | SCL-B22B | SCL-C22B | φ20.5～22.5 | ||||||||||||||||
| 30A | SCL-B30A | SCL-C30A | φ22.0～24.0 | G1 1/4 | CTG 36 | φ42 | 4 | 45.5 | 34 | 18.1 | 31.5 | 51 | 48 | 41.9 | 13.5 | 51 | 48 | 6 | 2 |
| SCL-30B | SCL-B30B | SCL-C30B | φ24.0～27.0 | ||||||||||||||||
| SCL-30C | SCL-B30C | SCL-C30C | φ27.0～30.0 | ||||||||||||||||
| SCL-38A | SCL-B38A | SCL-C38A | φ30.0～32.0 | G1 1/2 | CTG 42 | φ48 | 6 | 56.5 | 42.5 | 25 | 40 | 61 | 58 | 47.8 | 16 | 61 | 58 | 6 | 2 |
| SCL-38B | SCL-B38B | SCL-C38B | φ32.0～35.0 | ||||||||||||||||
| SCL-38C | SCL-B38C | SCL-C38C | φ35.0～38.0 | ||||||||||||||||
| ST（グレーのみ） | φ6.5×4 穴 | G1 1/4 | CTG 36 | φ42 | 4 | 45.5 | 34 | 18.1 | 30.8 | 51 | 48 | 41.9 | 13.5 | 51 | 48 | 6 | 2 | ||
| SCL-30／6.5-5ST（グレーのみ） | φ6.5×5 穴 | ||||||||||||||||||
| SCL-30／6.5-7ST（グレーのみ） | φ6.5×7 穴 | ||||||||||||||||||
| ゴムスリーブの標準色 | |
|---|---|
| ゴムスリーブA（形番末尾A） | 黒 |
| ゴムスリーブB（形番末尾B） | グレー |
| ゴムスリーブC（形番末尾C） | 黒 |
- ※ 使用温度範囲 -40℃〜85℃
- ※ SCL-14、SCL-18、SCL-22、SCL-30、SCL-38は電線管用ロックナット（金属製）も使用可能。
- ※ φ6.5（直径6.5mm）用詰め栓（30TM）あり。
- ※ 4穴、5穴、7穴はスリット付のため密閉性能が低下する。
- ※ ポリアミドの特性で保管条件によっては添加物が表面に浮き出たり、紙類との接触で黄変することがあるが、いずれも性能に影響はない。
製品一覧
SCL-6 / SCL-10 / SCL-14 / SCL-18 / SCL-22 / SCL-30 / SCL-38。
耐薬品性
| 分類 | 代表的薬品名 | タイプ | ||||
|---|---|---|---|---|---|---|
| SCL | ||||||
| 本体 PA | ゴムスリーブ NBR | ゴムパッキン CR | ||||
| 耐 無 機 薬 品 性 | 弱酸 | 炭酸 | 10% | ○ | ○ | ○ |
| シアン化水素酸 | ||||||
| 硫化水素酸 | ||||||
| 強酸 | 硫酸 | 10% | △ | ○ | ○ | |
| 塩酸 | ||||||
| リン酸 | ||||||
| 酸化性酸 (低濃度) | 硝酸 | 10% | △ | ○～△ | ○ | |
| 過塩素酸 | ||||||
| 過マンガン酸 | ||||||
| 酸化性酸 (高濃度) | 硝酸 | 60% | × | × | × | |
| 過塩素酸 | ||||||
| 過マンガン酸 | ||||||
| 弱アルカリ | 重炭酸ソーダ | 10% | ○ | ○ | ○ | |
| 消石灰 | ||||||
| アンモニア水 | ||||||
| 強アルカリ | 苛性ソーダ | 10% | ○ | ○ | ○ | |
| 苛性カリ | ||||||
| 水酸化バリウム | ||||||
| 塩類 | 食塩 | 5% | ○ | ○ | ○ | |
| 塩化アンモニウム | 10% | |||||
| 硫酸ナトリウム | ||||||
| 耐 有 機 薬 品 性 | 有機酸 | 蟻酸 , 酢酸 | ○～△ 注1 | ○ | ○ 注1 | |
| シュウ酸 | ||||||
| アルコール | メチルアルコール | △ | △ | ○ | ||
| エチルアルコール | ||||||
| ブチルアルコール | ||||||
| エーテル | メチルエチルエーテル | ○ | △～× | ×～△ | ||
| ジエチルエーテル | ||||||
| エチルセロソルブ | ||||||
| ケトン | アセトン | △ | × | × | ||
| メチルエチルケトン | ||||||
| ベンゾフェノン | ||||||
| エステル | 酢酸メチル | ○ | × | × | ||
| 酢酸エチル | ||||||
| 酢酸ブチル | ||||||
| 鎖式炭化水素 | メタン , エタン , プロパン | ○ | ○ | ○ | ||
| エチレン , プロピレン | ||||||
| ヘキサン , ブタン | ||||||
| 芳香族炭化水素 | ベンゼン ,トルエン | ○ | × | × | ||
| キシレン | ||||||
| 塩素化炭化水素 | クロロホルム | × | × | × | ||
| トリクレン | ||||||
| 二塩化エチレン | ||||||
| その他 | 石油ベンジン | ○ | △ | △ | ||
| ガソリン , ナフサ | ||||||
| モービル油 , 灯油 | ||||||
| 軽油 , 重油 | ||||||
| 潤滑油 , グリース | ||||||
備考
- 1.（◯）: 40℃以下で耐える /（△）: 若干侵される /（×）: 侵される
- 2.注1 氷酢酸および90％蟻酸に侵される。
- 3.上表は薬品浸漬試験結果。ガスおよび蒸気雰囲気では、（△）印はほとんど問題なく使用できる。
- 4.上表にない薬品については、問い合わせ要。（※使用条件によっては上記性能と異なる場合があります。ご使用に際しては事前テストでご確認願います。）
PA: ポリアミド / PP: ポリプロピレン / ABS: ABS 樹脂 / CR: クロロプレンゴム / NBR: ニトリルゴム / IIR: ブチルゴム / EPT、EPDM: エチレン・プロピレンゴム / PPS: ポリエチレンサルファイド / SR: シリコンゴム
φ6.5 用詰め栓（型番：30TM）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
222円 ( 244円 ) | 在庫品1日目当日出荷可能 |
222円 ( 244円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
508円 ( 559円 ) | 在庫品1日目当日出荷可能 |
508円 ( 559円 ) | 在庫品1日目当日出荷可能 |
591円 ( 650円 ) | 在庫品1日目当日出荷可能 |
591円 ( 650円 ) | 在庫品1日目当日出荷可能 |
804円 ( 884円 ) | 在庫品1日目当日出荷可能 |
804円 ( 884円 ) | 在庫品1日目当日出荷可能 |
804円 ( 884円 ) | 在庫品1日目当日出荷可能 |
1,931円 ( 2,124円 ) | 在庫品1日目当日出荷可能 |
1,683円 ( 1,851円 ) | 在庫品1日目当日出荷可能 |
1,683円 ( 1,851円 ) | 在庫品1日目当日出荷可能 |
2,039円 ( 2,243円 ) | 在庫品1日目当日出荷可能 |
1,957円 ( 2,153円 ) | 在庫品1日目当日出荷可能 |
2,860円 ( 3,146円 ) | 在庫品1日目当日出荷可能 |
2,601円 ( 2,861円 ) | 在庫品1日目当日出荷可能 |
3,340円2,171円 ( 2,388円 ) | 在庫品1日目当日出荷可能 |
3,340円 ( 3,674円 ) | 在庫品1日目当日出荷可能 |
4,887円3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
451円 ( 496円 ) | 1日目 |
2,928円 ( 3,221円 ) | 在庫品1日目当日出荷可能 |
594円 ( 653円 ) | 1日目 |
731円 ( 804円 ) | 1日目 |
998円 ( 1,098円 ) | 在庫品1日目当日出荷可能 |
157円 ( 173円 ) | 1日目 |
2,039円 ( 2,243円 ) | 在庫品1日目当日出荷可能 |
2,575円 ( 2,833円 ) | 在庫品1日目当日出荷可能 |
3,218円 ( 3,540円 ) | 在庫品1日目当日出荷可能 |
3,340円 ( 3,674円 ) | 1日目 |
3,138円 ( 3,452円 ) | 在庫品1日目当日出荷可能 |
4,716円 ( 5,188円 ) | 在庫品1日目当日出荷可能 |
451円 ( 496円 ) | 1日目 |
451円 ( 496円 ) | 1日目 |
594円 ( 653円 ) | 1日目 |
594円 ( 653円 ) | 1日目 |
594円 ( 653円 ) | 1日目 |
998円 ( 1,098円 ) | 1日目 |
998円 ( 1,098円 ) | 1日目 |
998円 ( 1,098円 ) | 1日目 |
詳細情報
基本情報
水・粉塵をシャットアウトするケーブルグランド、エスシーロック難燃タイプ。
【特長】
・ケーブルの引込口にはエスシーロック
・幅広のパッキンが取付穴の周囲をしっかりガードし、防水・防塵性を発揮
・耐候性、電気絶縁性、難燃性で機械的強度に優れたポリアミド（UL認定材料）を使用
・信頼性の高いシール機能を有しているので、軽い締付で確実に密閉効果が得られる
・適合するケーブル外径がΦ3.0～38.0（外径3.0～38.0mm）まで豊富なサイズを用意
【用途】
・機械、装置類のケーブル引込口に使用し、水や埃の侵入を防ぐ（IP67）
