エスシーロック 汎用タイプ SKタイプ【1～20個入り】
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 269円～5,373円特別価格
- 税込単価
- 296円～5,910円特別価格
水・粉塵をシャットアウト、ケーブルの引込口にはエスシーロック（SKシリーズ）。...
詳細情報を確認する- 材質詳細
- ABS樹脂
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

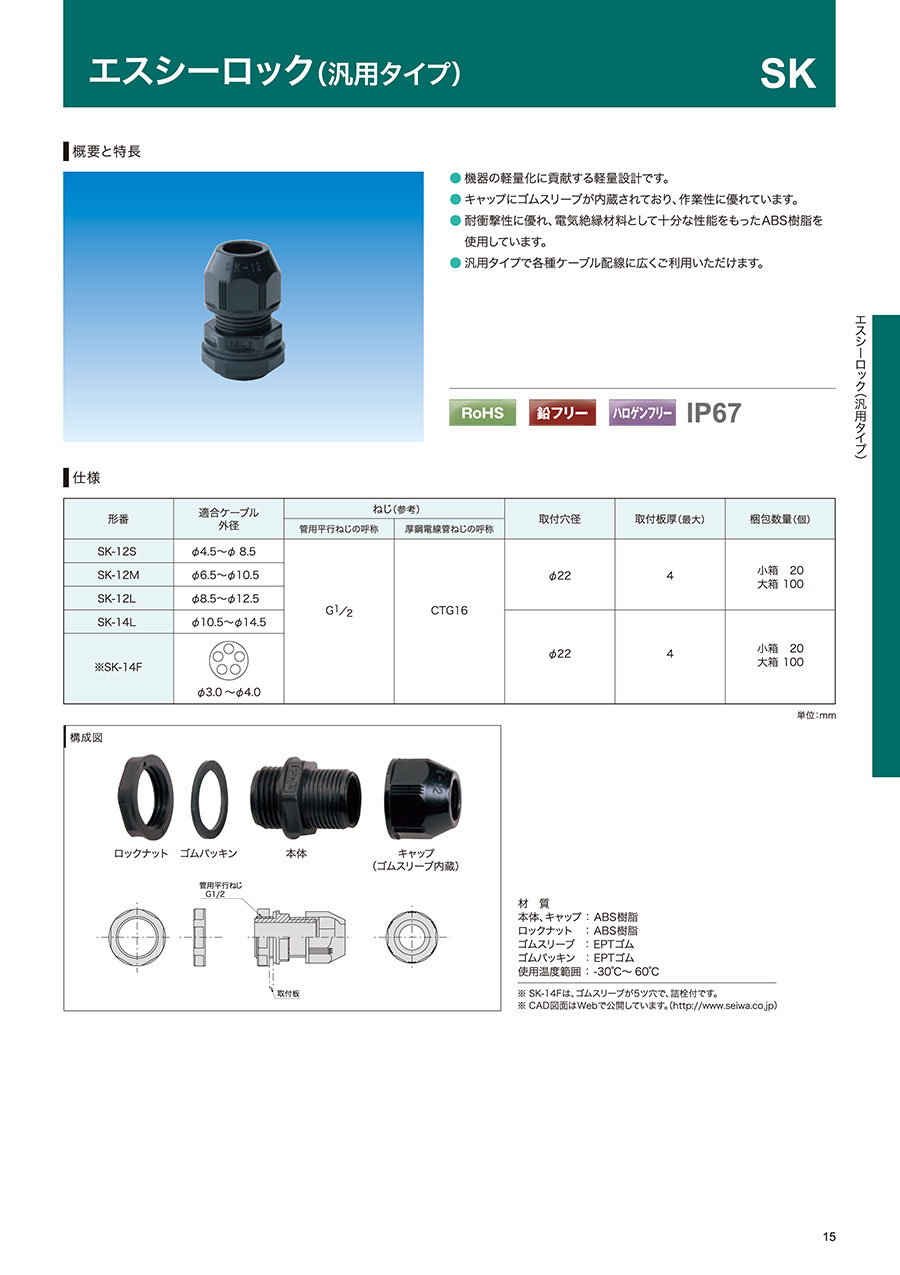

エスシーロック 汎用タイプ SKシリーズ
エスシーロック 汎用タイプ SKシリーズ
製品基本情報
材質: 【本体、キャップ、ロックナット: ABS樹脂】・【ゴムスリーブ、ゴムパッキン: EPTゴム】 / ねじ: G1/2/CTG16 / 外径: 27mm / 内径: 13mm / カラー: 黒 / ハロゲンフリー / 鉛フリー
図面と寸法（単位: mm）
エスシーロック 汎用タイプ SKシリーズ（分解図: ロックナット・ゴムパッキン・本体・キャップ【ゴムスリーブ内蔵】）
| 形 番 | 適合ケーブル 外 径 | ね じ（参考） | 取付穴径 | φA | 取付板厚 最 大 | ゴム パッキン 厚 | |
|---|---|---|---|---|---|---|---|
| 管用平行 ねじの呼称 | 厚鋼電線管 ねじの呼称 | ||||||
| SK-12S | φ4.5～φ 8.5 | G1／2 | CTG16 | φ22 | 13 | 4 | 1.5 |
| SK-12M | φ6.5～φ10.5 | ||||||
| SK-12L | φ8.5～φ12.5 | ||||||
| SK-14L | φ10.5～φ14.5 | φ22 | 15 | 4 | 1.5 | ||
| ※SK-14F | φ3.0～φ4.0 | ||||||
- ※ 使用温度範囲 -30℃～+60℃
- ※ SK-14Fは、ゴムスリーブが5ツ穴で、詰栓付です。
- ※ 正確なトルク管理が必要な場合はトルクレンチヘッド「SH8Dシリーズ」をご利用ください。
耐薬品性
| 分 類 | 代表的薬品名 | タイプ | |||
|---|---|---|---|---|---|
| SK | |||||
| 本体 ABS | ゴムスリーブ ゴムパッキン EPT | ||||
| 耐無機薬品性 | 弱酸 | 炭酸 | ｝10% | ◯ | ◯ |
| シアン化水素酸 | |||||
| 硫化水素酸 | |||||
| 強酸 | 硫酸 | ｝10% | ◯～△ | ◯ | |
| 塩酸 | |||||
| リン酸 | |||||
| 酸化性酸 （低濃度） | 硝酸 | ｝10% | ◯～△ | ◯ | |
| 過塩素酸 | |||||
| 過マンガン酸 | |||||
| 酸化性酸 （高濃度） | 硝酸 | ｝60% | × | △ | |
| 過塩素酸 | |||||
| 過マンガン酸 | |||||
| 弱アルカリ | 重炭酸ソーダ | ｝10% | ◯ | ◯ | |
| 消石灰 | |||||
| アンモニア水 | |||||
| 強アルカリ | 苛性ソーダ | ｝10% | ◯ | ◯ | |
| 苛性カリ | |||||
| 水酸化バリウム | |||||
| 塩類 | 食塩 | 5% ｝10% | ◯ | ◯ | |
| 塩化アンモニウム | |||||
| 硫酸ナトリウム | |||||
| 耐有機薬品性 | 有機酸 | 蟻酸 , 酢酸 | ◯注1 | ◯ | |
| シュウ酸 | |||||
| アルコール | メチルアルコール | △ | ◯ | ||
| エチルアルコール | |||||
| ブチルアルコール | |||||
| エーテル | メチルエチルエーテル | × | × | ||
| ジエチルエーテル | |||||
| エチルセロソルブ | |||||
| ケトン | アセトン | × | ◯ | ||
| メチルエチルケトン | |||||
| ベンゾフェノン | |||||
| エステル | 酢酸メチル | × | ◯～△ | ||
| 酢酸エチル | |||||
| 酢酸ブチル | |||||
| 鎖式炭化水素 | メタン , エタン , プロパン | △ | × | ||
| エチレン , プロピレン | |||||
| ヘキサン , ブタン | |||||
| 芳香族炭化水素 | ベンゼン ,トルエン | × | × | ||
| キシレン | |||||
| 塩素化炭化水素 | 二塩化エチレン | × | × | ||
| クロロホルム | |||||
| トリクレン | |||||
| その他 | 石油ベンジン | ◯～△ | × | ||
| ガソリン , ナフサ | |||||
| モービル油 , 灯油 | |||||
| 軽油 , 重油 | |||||
| 潤滑油 , グリース | |||||
（備考）
1. （◯）: 40℃以下で耐える /（△）: 若干侵される /（×）: 侵される
2. 注1 氷酢酸および90％蟻酸に侵される。
3. 上表は薬品浸漬試験結果。ガスおよび蒸気雰囲気では、（△）印はほとんど問題なく使用できる。
4. 上表にない薬品については、問い合わせ要。
（※使用条件によっては上記性能と異なる場合があります。ご使用に際しては事前テストでご確認願います。）
PA: ポリアミド / PP: ポリプロピレン / ABS: ABS 樹脂 / CR: クロロプレンゴム / NBR: ニトリルゴム / IIR: ブチルゴム / EPT、EPDM: エチレン・プロピレンゴム / PPS: ポリエチレンサルファイド / SR: シリコンゴム
詳細情報
基本情報
水・粉塵をシャットアウト、ケーブルの引込口にはエスシーロック（SKシリーズ）。
【特長】
・耐衝撃性に優れ、電気絶縁材料として十分な性能をもったABS樹脂を使用。
・信頼性の高いシール機能を有していますので軽い締付で確実に密閉効果が得られる。
【用途】
・機械・装置類のケーブル引込口に使用し、水や埃の侵入を防ぐ。
・汎用タイプで各種ケーブル配線に広く利用できる。
