M41シリーズ マルチトランス
- 一部SALE 2025/12/26まで
- 一部当日出荷可能
- 通常単価(税別)
- 8,980円～69,970円特別価格
- 税込単価
- 9,878円～76,967円特別価格
マルチトランス（マルチ入力・ねじアップ式端子台）。【特長】・単相複巻。・1次側...
詳細情報を確認する- 相数/巻線
- 単相/複巻
- 一次電圧 (V)
- AC380-400-420-440-460-480
- 二次電圧 (V)
- AC100-110-120
- シールド有無
- 有
- 入出力端子形状
- UPネジ端子台
- ケース有無
- 無
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
未確定：候補が10型番あります。
商品情報
マルチトランスM41シリーズの寸法
| 品番 | 仕様 | 端子 形状 | 外形寸法（mm） | 取付寸法（mm） | 取付穴（mm） | 端子 ネジ （mm） | 絶縁 種類 | 重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1次電圧 | 2次電圧 | 容量 | W | D | H | A | B | C | E | F | |||||
| M41-200E | （480V） 460V （440V） （420V） 400V （380V） 0 | 120V 110V 100V 0 E | 200VA | UP | 108 | 115 | 116 | 75 | 73 | 48 | 6×10 | 4 | 4 | A | 約4.5kg |
| M41-300E | 300VA | UP | 128 | 110 | 128 | 97 | 70 | 68 | 6.5×12 | 5 | 4 | A | 約5.8kg | ||
| M41-500E | 500VA | UP | 146 | 120 | 143 | 110 | 82 | 76 | 6.5×12 | 5 | 4 | E | 約8.8kg | ||
| M41-750E | 750VA | UP | 146 | 140 | 143 | 110 | 102 | 76 | 6.5×12 | 5 | 4 | E | 約11kg | ||
| M41-1KE | 1KVA | UP | 146 | 175 | 143 | 110 | 127 | 76 | 6.5×12 | 5 | 4 | E | 約13.6kg | ||
| M41-1.5KE | 1.5KVA | UP | 180 | 160 | 183 | 120 | 114 | 10×20 | 4 | E | 約19kg | ||||
| M41-2KE | 2KVA | UP | 180 | 180 | 183 | 120 | 134 | 10×20 | 4 | E | 約23kg | ||||
| M41-3KE | 3KVA | UP | 200 | 200 | 220 | 138 | 144 | 10×20 | 5 | B | 約30kg | ||||
| M41-4KE | 4KVA | UP | 250 | 220 | 240 | 170 | 148 | 10×20 | 5 | B | 約40kg | ||||
| M41-5KE | 5KVA | UP | 250 | 240 | 240 | 170 | 168 | 10×20 | 5 | B | 約48kg | ||||
マルチトランスM41シリーズの結線図
結線図
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,200円8,880円 ( 9,768円 ) | 在庫品1日目当日出荷可能 |
33,000円 ( 36,300円 ) | 19日目 |
36,600円 ( 40,260円 ) | 19日目 |
49,970円 ( 54,967円 ) | 19日目 |
63,970円 ( 70,367円 ) | 19日目 |
69,970円 ( 76,967円 ) | 19日目 |
8,980円6,286円 ( 6,915円 ) | 在庫品1日目当日出荷可能 |
10,970円8,227円 ( 9,050円 ) | 在庫品1日目当日出荷可能 |
16,200円 ( 17,820円 ) | 在庫品1日目当日出荷可能 |
20,900円9,405円 ( 10,346円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
マルチトランス（マルチ入力・ねじアップ式端子台）。
【特長】
・単相複巻。
・1次側0・380V・400V・420V・440V・460V・480V/2次側0・100V・110V・120V・E。
・入力側に±20V端子を設けることにより、1台のトランスで6種類の入力電圧に対応。
・保護カバーと一体構造端子台でカバー／ネジを外す事無く簡単配線。
・急な電流電圧の変更に対応。
【用途】
・業務用の変圧器として。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。

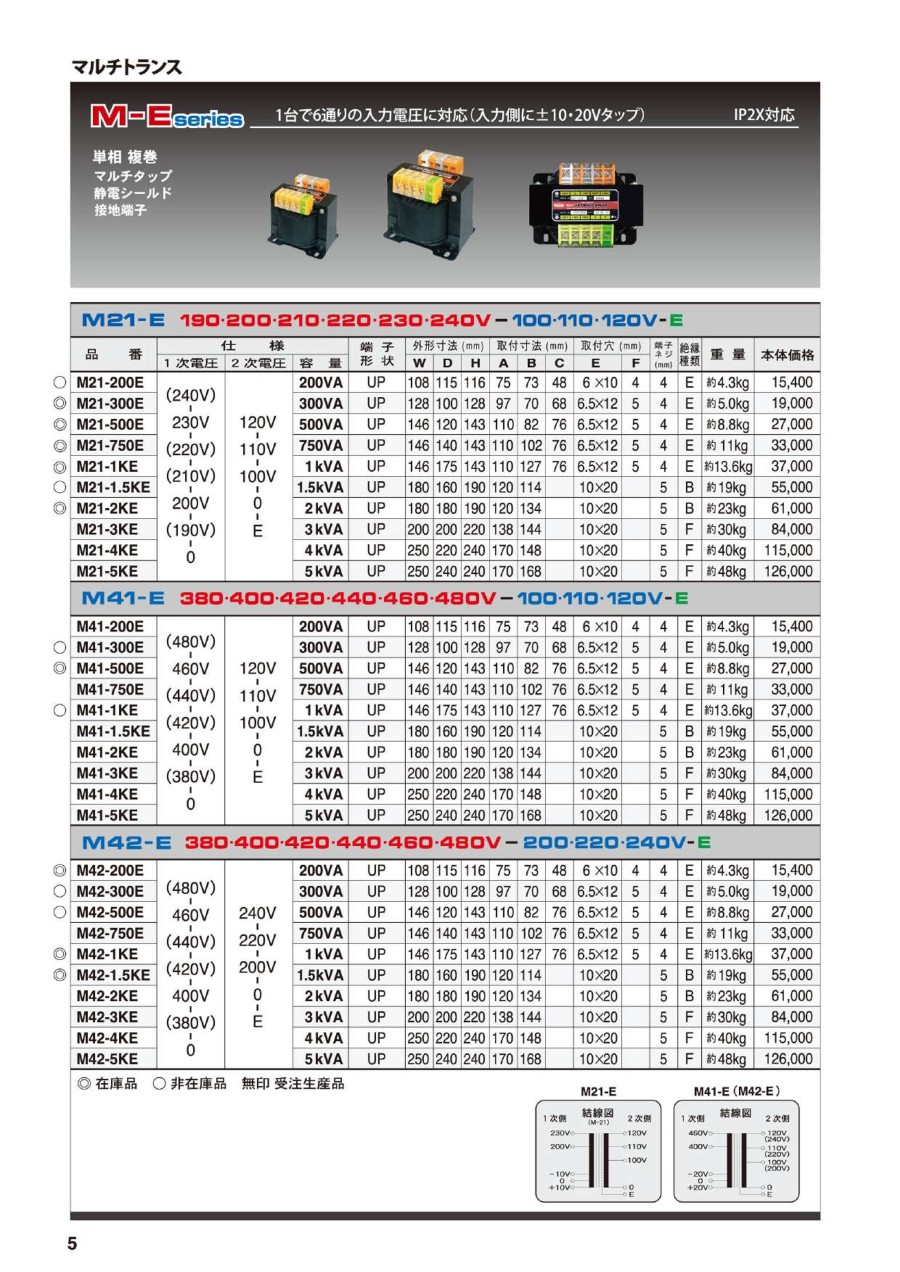

カタログ
