サージ・ノイズ吸収トランス VSシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 7,200円～15,600円特別価格
- 税込単価
- 7,920円～17,160円特別価格
サージ・ノイズ吸収トランス（ねじアップ式端子台）。【特長】・サージ・ノイズ吸収...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が6型番あります。
商品情報
VSシリーズの詳細
VSシリーズ イメージ図
VSシリーズ 結線図
製品仕様
VSシリーズ 寸法図
VS 100・110V-F-100～220V-E
| 品番 | 仕様 | ヒューズ （A） | 端子形状 | 外形寸法（mm） | 取付寸法（mm） | 取付穴（mm） | 端子ネジ （mm） | 絶縁種類 | 重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1次電圧 | 2次電圧 | 容量 | W | D | H | A | B | C | E | F | ||||||
| VS-1150 | 110V-100V-0-F | 110V-100V-0-E | 50VA | 2 | UP | 77 | 95 | 92 | 55 | 54 | 35 | 4.5×8 | 4 | 4 | A | 約1.6kg |
| VS-11100 | 100VA | 3 | UP | 96 | 102 | 103 | 59 | 60 | 40 | 5.5×10 | 4 | 4 | E | 約2.7kg | ||
| VS-11200 | 200VA | 5 | UP | 108 | 117 | 118 | 75 | 73 | 48 | 6×10 | 4 | 4 | E | 約4.4kg | ||
| VS-11300 | 300VA | 7 | UP | 128 | 100 | 131 | 97 | 70 | 68 | 6.5×12 | 5 | 4 | E | 約5.0kg | ||
| VS-11500 | 500VA | 10 | UP | 146 | 122 | 155 | 110 | 72 | 76 | 6.5×12 | 5 | 5 | E | 約7.3kg | ||
| VS-11750 | 750VA | 15 | UP | 146 | 150 | 155 | 110 | 92 | 76 | 6.5×12 | 5 | 5 | E | 約10kg | ||
| VS-111K | 1KVA | 20 | UP | 146 | 172 | 155 | 110 | 122 | 76 | 6.5×12 | 5 | 5 | E | 約13kg | ||
| VS-1115K | 1.5KVA | 30 | UP | 180 | 170 | 190 | 120 | 114 | - | 10×20 | - | 5 | B | 約19kg | ||
| VS-112K | 2KVA | 30 | UP | 180 | 190 | 190 | 120 | 134 | - | 10×20 | - | 5 | B | 約22kg | ||
| VS-1250 | 110V-100V-0-F | 220V-200V-0-E | 50VA | 2 | UP | 77 | 95 | 92 | 55 | 54 | 35 | 4.5×8 | 4 | 4 | A | 約1.6kg |
| VS-12100 | 100VA | 3 | UP | 96 | 102 | 103 | 59 | 60 | 40 | 5.5×10 | 4 | 4 | E | 約2.8kg | ||
| VS-12200 | 200VA | 5 | UP | 108 | 117 | 118 | 75 | 73 | 48 | 6×10 | 4 | 4 | E | 約4.4kg | ||
| VS-12300 | 300VA | 7 | UP | 128 | 100 | 131 | 97 | 70 | 68 | 6.5×12 | 5 | 4 | E | 約5.0kg | ||
| VS-12500 | 500VA | 10 | UP | 146 | 122 | 155 | 110 | 72 | 76 | 6.5×12 | 5 | 5 | E | 約7.3kg | ||
| VS-12750 | 750VA | 15 | UP | 146 | 152 | 155 | 110 | 92 | 76 | 6.5×12 | 5 | 5 | E | 約10kg | ||
| VS-121K | 1KVA | 20 | UP | 146 | 172 | 155 | 110 | 122 | 76 | 6.5×12 | 5 | 5 | E | 約13kg | ||
| VS-1215K | 1.5KVA | 30 | UP | 180 | 170 | 190 | 120 | 114 | - | 10×20 | - | 5 | B | 約19kg | ||
| VS-122K | 2KVA | 30 | UP | 180 | 190 | 190 | 120 | 134 | - | 10×20 | - | 5 | B | 約22kg | ||
VS 200・220V-F-100～220V-E
| 品番 | 仕様 | ヒューズ （A） | 端子形状 | 外形寸法（mm） | 取付寸法（mm） | 取付穴（mm） | 端子ネジ （mm） | 絶縁種類 | 重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1次電圧 | 2次電圧 | 容量 | W | D | H | A | B | C | E | F | ||||||
| VS-2150 | 220V-200V-0-F | 110V-100V-0-E | 50VA | 1 | UP | 77 | 95 | 92 | 55 | 54 | 35 | 4.5×8 | 4 | 4 | A | 約1.6kg |
| VS-21100 | 100VA | 2 | UP | 96 | 102 | 103 | 59 | 60 | 40 | 5.5×10 | 4 | 4 | E | 約2.7kg | ||
| VS-21200 | 200VA | 3 | UP | 108 | 117 | 118 | 75 | 73 | 48 | 6×10 | 4 | 4 | E | 約4.4kg | ||
| VS-21300 | 300VA | 4 | UP | 128 | 100 | 131 | 97 | 70 | 68 | 6.5×12 | 5 | 4 | E | 約5.0kg | ||
| VS-21500 | 500VA | 7 | UP | 146 | 122 | 155 | 110 | 72 | 76 | 6.5×12 | 5 | 5 | E | 約7.3kg | ||
| VS-21750 | 750VA | 8 | UP | 146 | 150 | 155 | 110 | 92 | 76 | 6.5×12 | 5 | 5 | E | 約10kg | ||
| VS-211K | 1KVA | 10 | UP | 146 | 172 | 155 | 110 | 122 | 76 | 6.5×12 | 5 | 5 | E | 約13kg | ||
| VS-2115K | 1.5KVA | 15 | UP | 180 | 170 | 190 | 120 | 114 | - | 10×20 | - | 5 | B | 約19kg | ||
| VS-212K | 2KVA | 20 | UP | 180 | 190 | 190 | 120 | 134 | - | 10×20 | - | 5 | B | 約22kg | ||
| VS-213K | 3KVA | 30 | UP | 200 | 190 | 220 | 138 | 144 | - | 10×20 | - | 5 | F | 約30kg | ||
| VS-2250 | 220V-200V-0-F | 220V-200V-0-E | 50VA | 1 | UP | 77 | 95 | 92 | 55 | 54 | 35 | 4.5×8 | 4 | 4 | A | 約1.6kg |
| VS-22100 | 100VA | 2 | UP | 96 | 102 | 103 | 59 | 60 | 40 | 5.5×10 | 4 | 4 | E | 約2.7kg | ||
| VS-22200 | 200VA | 3 | UP | 108 | 117 | 118 | 75 | 73 | 48 | 6×10 | 4 | 4 | E | 約4.4kg | ||
| VS-22300 | 300VA | 4 | UP | 128 | 100 | 131 | 97 | 70 | 68 | 6.5×12 | 5 | 4 | E | 約5.0kg | ||
| VS-22500 | 500VA | 7 | UP | 146 | 122 | 155 | 110 | 72 | 76 | 6.5×12 | 5 | 5 | E | 約7.3kg | ||
| VS-22750 | 750VA | 8 | UP | 146 | 150 | 155 | 110 | 92 | 76 | 6.5×12 | 5 | 5 | E | 約10kg | ||
| VS-221K | 1KVA | 10 | UP | 146 | 172 | 155 | 110 | 122 | 76 | 6.5×12 | 5 | 5 | E | 約13kg | ||
| VS-2215K | 1.5KVA | 15 | UP | 180 | 170 | 190 | 120 | 114 | - | 10×20 | - | 5 | B | 約19kg | ||
| VS-222K | 2KVA | 20 | UP | 180 | 190 | 190 | 120 | 134 | - | 10×20 | - | 5 | B | 約22kg | ||
| VS-223K | 3KVA | 30 | UP | 200 | 190 | 220 | 138 | 144 | - | 10×20 | - | 5 | F | 約30kg | ||
詳細情報
基本情報
サージ・ノイズ吸収トランス（ねじアップ式端子台）。
【特長】
・サージ・ノイズ吸収し周辺機器を保護。
・保護カバーと一体構造の端子台カバー。
・ネジを外す事無く簡単に配線が可能。
・サージ吸収素子、コンデンサー、静電シールド、電流ヒューズ内蔵。
【用途】
・誘導雷の電源回路保護。
・誘導負荷スイッチングサージ・ノイズの吸収。
・電路から通じて侵入するサージ・ノイズの吸収。
・静電気による放電の阻止。
・変圧器及び周辺機器の保護。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

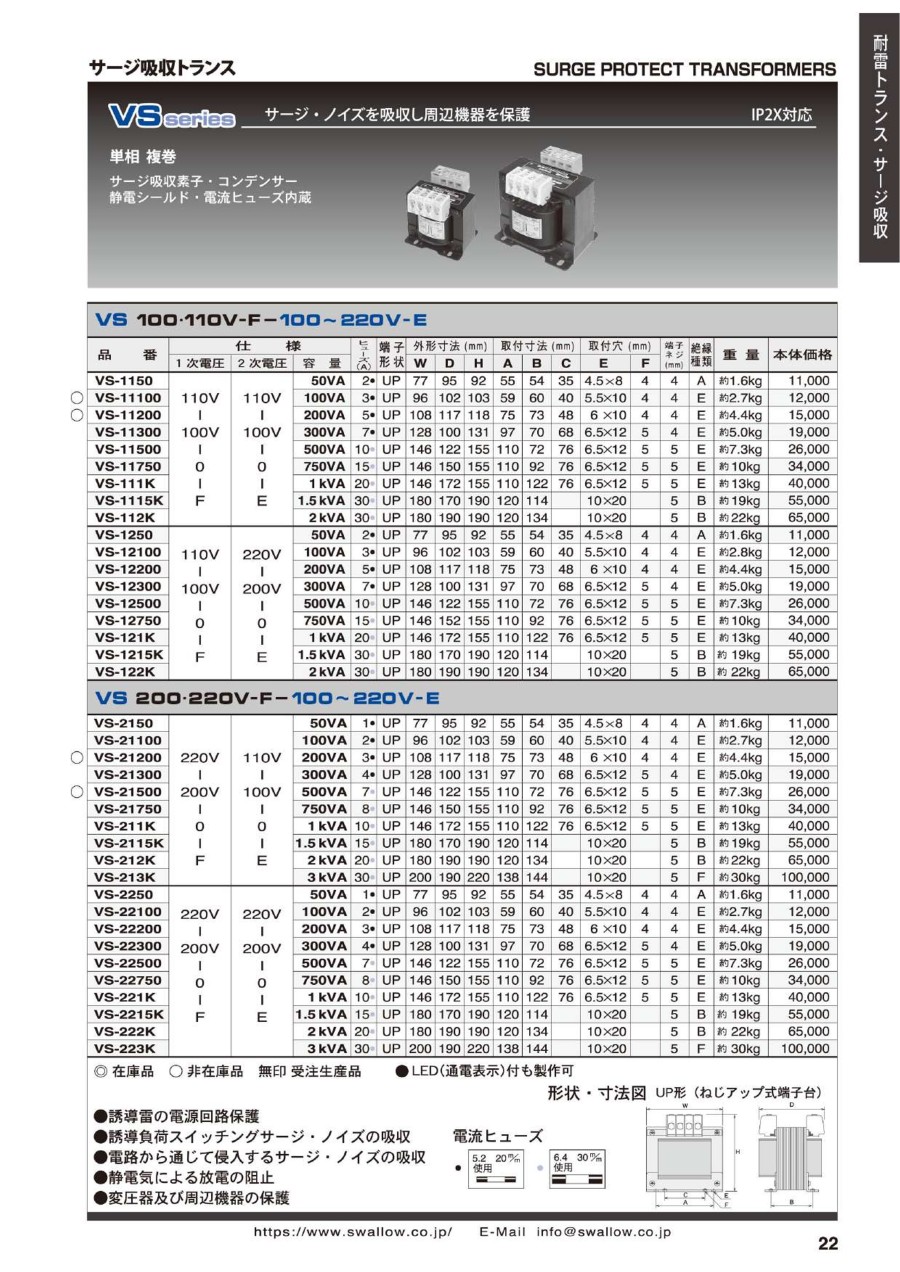

カタログ
サージ・ノイズ吸収トランス VSシリーズのレビュー
雷対策
5
5.02016/06/29
用途にぴったり 満足 梱包も２重梱包で十分しているので購入検討されてる方にもいいと思います
1人が参考にしています。
