電源トランス SG21-Eシリーズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 2020年6月より上下部のコイル内部目隠しテープが無くなります。
    ※色目は変わりますが電気的特性及び寸法等の変更はございません。
  • 2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
    従来接地端子を使用していない場合は空きの状態で使用してください。
    寸法、重量などに変更はありません。
未確定:候補が11型番あります。
    数量:

    商品情報

    製品仕様

    製品イメージ

    製品イメージ

    結線図

    結線図

    • ※ ( )内の電圧はSG21-Eです。

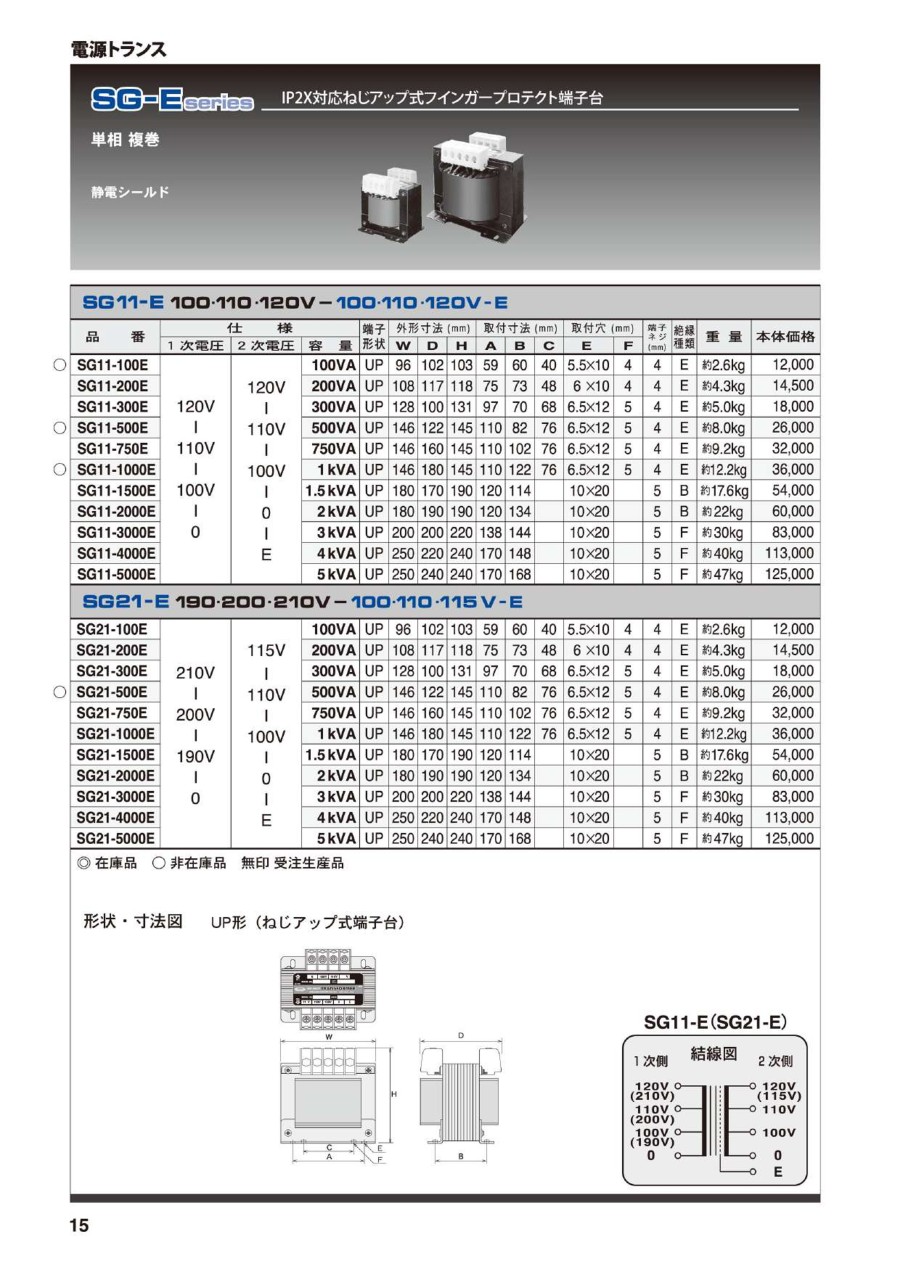

    寸法図表



    (単位:mm)



    寸法図

    寸法図

    品番仕様端子形状外形寸法(mm)取付寸法(mm)取付穴(mm)端子ネジ(mm)絶縁種類重量
    1次電圧2次電圧容量WDHABCEF
    SG21-100E210V-200V-190V-0115V-100V-100V-0-E100VAUP961021035960405.5×1044E約2.6kg
    SG21-200E200VAUP1081171187573486×1044E約4.3kg
    SG21-300E300VAUP1281001319770686.5×1254E約5.0kg
    SG21-500E500VAUP14612214511082766.5×1254E約8.0kg
    SG21-750E750VAUP146160145110102766.5×1254E約9.2kg
    SG21-1000E1KVAUP146180145110122766.5×1254E約12.2kg
    SG21-1500E1.5KVAUP180170190120114-10×20-5B約17.6kg
    SG21-2000E2KVAUP180190190120134-10×20-5B約22kg
    SG21-3000E3KVAUP200220220138144-10×20-5F約30kg
    SG21-4000E4KVAUP250220240170148-10×20-5F約40kg
    SG21-5000E5KVAUP250240240170168-10×20-5F約47kg

    製品仕様

    ■2020年9月出荷分より順次実施。
    ■変更内容:二次側に接地端子を追加。

     【現行品】                             【新タイプ】


    *従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
    *寸法、重量などに変更はありません。

    型番リスト

    表示件数

    容量

    (kVA)

    絶縁種別

    寸法 縦

    (mm)

    寸法 横

    (mm)

    寸法 奥行き

    (mm)

    最小発注数量
    1
    E種
    180
    146
    145
    1個
    0.1
    A種
    102
    96
    103
    1個
    1.5
    E種
    170
    180
    183
    1個
    2
    E種
    190
    180
    183
    1個
    0.2
    A種
    117
    108
    118
    1個
    3
    B種
    200
    200
    220
    1個
    0.3
    A種
    110
    128
    131
    1個
    4
    B種
    220
    250
    240
    1個
    5
    B種
    240
    250
    240
    1個
    0.5
    E種
    122
    146
    145
    1個
    0.75
    E種
    160
    146
    145
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    21,600
    ( 23,760 )
    在庫品1日目当日出荷可能
    7,200
    ( 7,920 )
    19日目
    32,400
    ( 35,640 )
    19日目
    36,000
    ( 39,600 )
    19日目
    8,700
    ( 9,570 )
    19日目
    49,800
    ( 54,780 )
    19日目
    9,9807,485
    ( 8,234 )
    在庫品1日目当日出荷可能
    67,800
    ( 74,580 )
    19日目
    75,000
    ( 82,500 )
    19日目
    15,600
    ( 17,160 )
    在庫品1日目当日出荷可能
    19,200
    ( 21,120 )
    19日目

    詳細情報

    基本情報

    単相複巻乾式トランス静電シールド付のSG21-Eシリーズ。
    【用途】
    ・制御盤等に使用可能。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 2020年6月より上下部のコイル内部目隠しテープが無くなります。
      ※色目は変わりますが電気的特性及び寸法等の変更はございません。
    • 2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
      従来接地端子を使用していない場合は空きの状態で使用してください。
      寸法、重量などに変更はありません。
    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
