スワロー電機

ケース入りトランス SCK21-Eシリーズ

Name: ケース入りトランス SCK21-Eシリーズ
Brand: スワロー電機
SKU: 222000178923
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 9,980円～50,940円特別価格

税込単価: 10,978円～56,034円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～19日目一部当日出荷可能

従来の端子台より作業が大幅に短縮されたケース入りトランス。【特長】・保護カバーと一体構造の端子台（アッ...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

詳細を確認

よく一緒に見られています

スワロー電機

SC21-Eシリーズ電源トランス

通常価格(税別)： 4,290円 (税込価格：4,719円)

通常出荷日：在庫品1日目

よく一緒に見られています

スワロー電機

単相・三相トランス用ケース BKシリーズ

通常価格(税別)： 7,200円 (税込価格：7,920円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SCK21-Eシリーズの詳細

SCK21-Eシリーズイメージ図

SCK21-Eシリーズ結線図

製品仕様

SCK21-Eシリーズ A形寸法図

SCK21-Eシリーズ B形寸法図

品番	仕様			ケース形状	端子形状
品番	1次電圧	2次電圧	容量	ケース形状	端子形状
SCK21-30E	220V \| 200V \| 0	110V \| 100V \| 0 \| E	30VA	A	UP
SCK21-50E			50VA	A	UP
SCK21-100E			100VA	A	UP
SCK21-150E			150VA	A	UP
SCK21-200E			200VA	A	UP
SCK21-300E			300VA	A	UP
SCK21-500E			500VA	A	UP
SCK21-750E			750VA	A	UP
SCK21-1000E			1KVA	A	UP
SCK21-1500E			1.5KVA	A	UP
SCK21-2000E			2KVA	A	UP
SCK21-3000E			3KVA	B	UP
SCK21-4000E			4KVA	B	UP
SCK21-5000E			5KVA	B	UP
SCK21-6000E			6KVA	B	UP
SCK21-7500E			7.5KVA	B	UP
SCK21-10KE			10KVA	B	UP
SCK21-15KE			15KVA	B	V
SCK21-20KE			20KVA	B	V

品番	外形寸法（mm）			取付寸法（mm）		取付穴（mm）	端子ネジ（mm）	絶縁種類	重量
品番	W	D	H	A	B	C	端子ネジ（mm）	絶縁種類	重量
SCK21-30E	180	150	135	162	110	5.5×10	4	A	約2.5kg
SCK21-50E	180	150	135	162	110	5.5×10	4	A	約2.9kg
SCK21-100E	180	150	135	162	110	5.5×10	4	E	約4.0kg
SCK21-150E	180	150	135	162	110	5.5×10	4	E	約4.6kg
SCK21-200E	180	150	135	162	110	5.5×10	4	E	約5.2kg
SCK21-300E	215	211	182	200	150	6×12	4	E	約8.3kg
SCK21-500E	215	211	182	200	150	6×12	4	E	約9.0kg
SCK21-750E	215	211	182	200	150	6×12	4	E	約12kg
SCK21-1000E	215	211	182	200	150	6×12	4	E	約15kg
SCK21-1500E	270	250	220	248	200	6×12	5	B	約20.6kg
SCK21-2000E	270	250	220	248	200	6×12	5	B	約25kg
SCK21-3000E	280	320	350	235	270	12φ	5	F	約40kg
SCK21-4000E	280	320	350	235	270	12φ	5	F	約50kg
SCK21-5000E	290	360	400	235	310	12φ	5	F	約57kg
SCK21-6000E	290	360	400	235	310	12φ	5/8	F	約61kg
SCK21-7500E	360	450	500	305	370	12φ	8	F	約85kg
SCK21-10KE	360	450	500	305	370	12φ	8	F	約100kg
SCK21-15KE	410	500	550	350	440	14φ	8/10	H	約115kg
SCK21-20KE	410	500	550	350	440	14φ	10/10	H	約135kg

製品仕様

■2020年9月出荷分より順次実施。
■変更内容：二次側に接地端子を追加。

　【現行品】　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【新タイプ】

＊従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
＊寸法、重量などに変更はありません。

型番リスト

表示件数

型番

容量

(kVA)

絶縁種別

入出力端子形状

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

RoHS?

最小発注数量

0.03	A種	UPネジ端子台	150	180	135	-	1個
0.05	A種	UPネジ端子台	150	180	135	-	1個
1	E種	UPネジ端子台	211	215	182	-	1個
0.1	A種	UPネジ端子台	150	180	135	-	1個
2	E種	UPネジ端子台	250	270	220	-	1個
0.2	A種	UPネジ端子台	150	180	135	-	1個
0.3	A種	UPネジ端子台	211	215	182	-	1個
0.5	E種	UPネジ端子台	211	215	182	-	1個
0.75	E種	UPネジ端子台	211	215	182	-	1個

通常単価(税別) (税込単価)	通常出荷日

13,374円2,674円 ( 2,941円 )	在庫品1日目当日出荷可能
9,980円 ( 10,978円 )	在庫品1日目当日出荷可能
30,300円 ( 33,330円 )	在庫品1日目当日出荷可能
10,970円 ( 12,067円 )	在庫品1日目当日出荷可能
50,940円 ( 56,034円 )	19日目
14,100円9,870円 ( 10,857円 )	在庫品1日目当日出荷可能
17,100円 ( 18,810円 )	在庫品1日目当日出荷可能
21,300円 ( 23,430円 )	在庫品1日目当日出荷可能
26,100円 ( 28,710円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

従来の端子台より作業が大幅に短縮されたケース入りトランス。
【特長】
・保護カバーと一体構造の端子台（アップネジ式）カバー。
・ネジを外さずに結線できる仕様。
・単相、複巻。
・屋内ケース入り。
・静電シールド付。
・塗装色：マンセル5Y7/1。
【用途】
・一般的な電圧タイプの製品に使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

カタログ

商品TOP

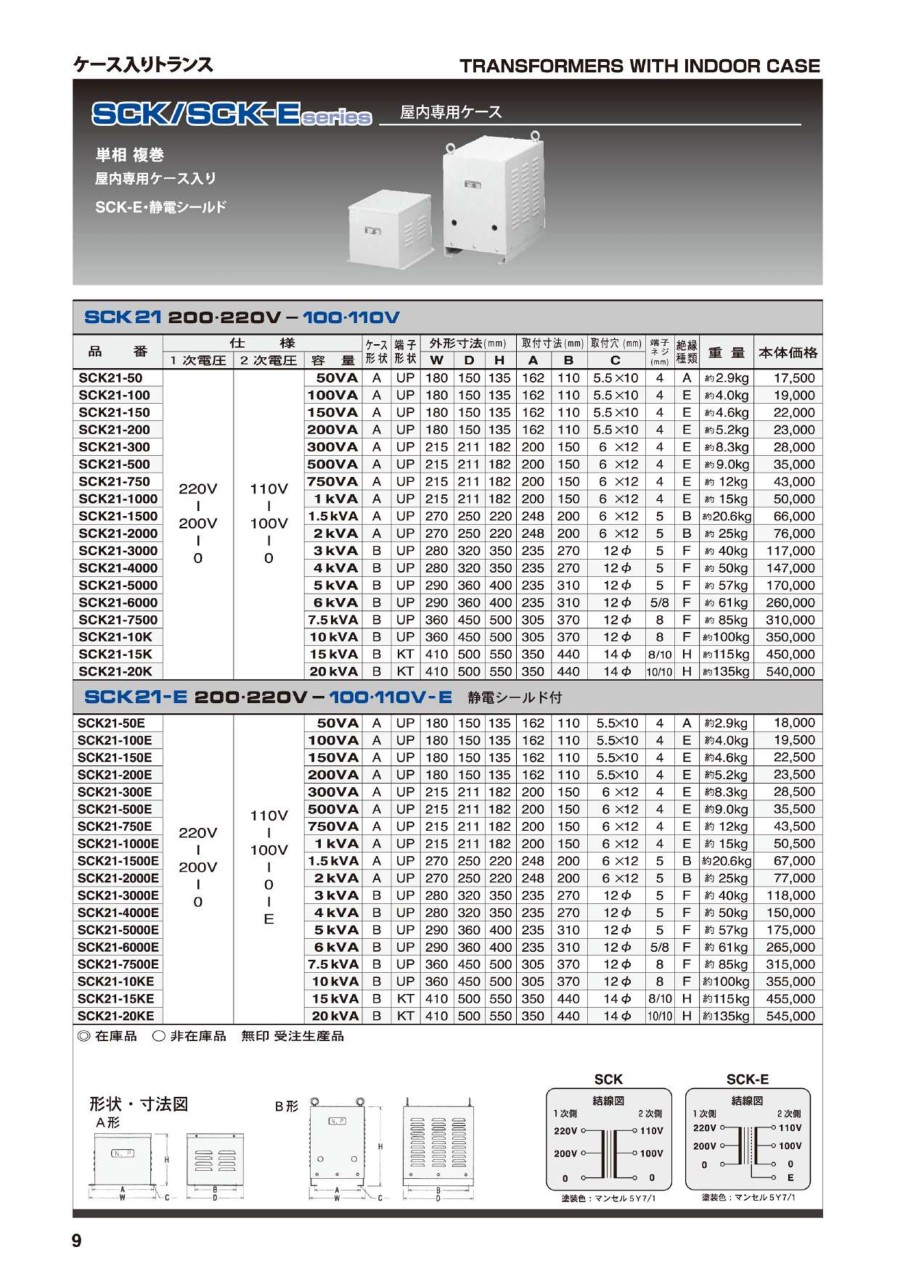

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
