スワロー電機

LED付電源トランス SC-ELシリーズ

Name: LED付電源トランス SC-ELシリーズ
Brand: スワロー電機
SKU: 222000178901
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 5,780円～168,000円

税込単価: 6,358円～184,800円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スワロー電機

SO21シリーズ単巻トランス

通常価格(税別)： 4,280円 (税込価格：4,708円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スワロー電機

SC21-Eシリーズ電源トランス

4.4

通常価格(税別)： 4,290円 (税込価格：4,719円)

通常出荷日：在庫品1日目

従来の端子台より作業が大幅に短縮されたLED付の電源トランス。【特長】・保護カ...

詳細情報を確認する

相数/巻線
単相/複巻
一次電圧 (V)
AC200-220
二次電圧 (V)
AC100-110
シールド有無
有
入出力端子形状
UPネジ端子台
ケース有無
無
保護等級
IP2X

ご注意

2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

SC21-EL LED付シリーズの詳細

SC21-EL LED付シリーズ結線図

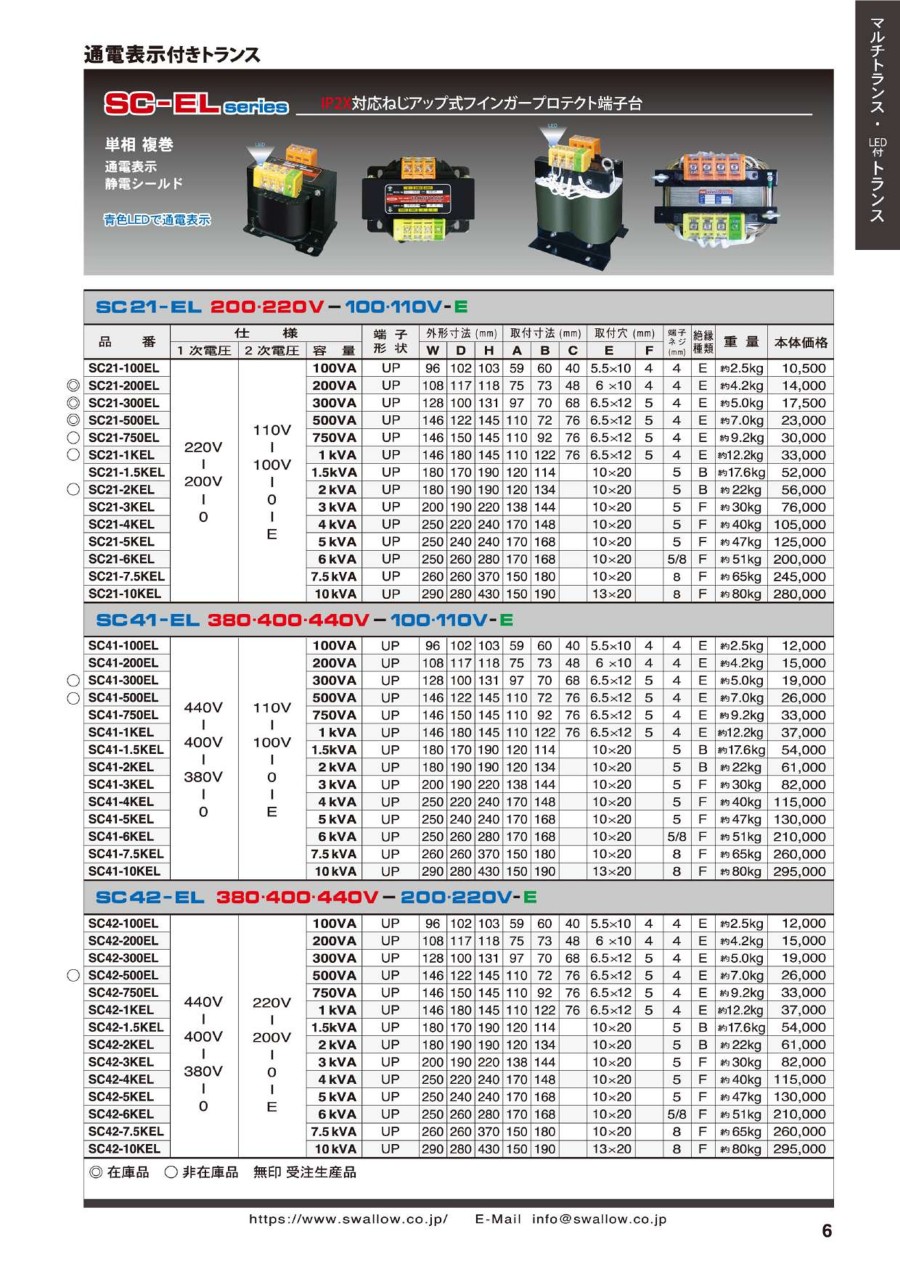

SC21-EL LED付シリーズの仕様

品番	仕様			端子形状	外形寸法（mm）			取付寸法（mm）			取付穴（mm）		端子ネジ（mm）	絶縁種類	重量
品番	1次電圧	2次電圧	容量	端子形状	W	D	H	A	B	C	E	F	端子ネジ（mm）	絶縁種類	重量
SC21-100EL	220V-200V-0	110V-100V-0-E	100VA	UP	96	102	103	59	60	40	5.5×10	4	4	E	約2.5kg
SC21-200EL			200VA	UP	108	117	118	75	73	48	6×10	4	4	E	約4.2kg
SC21-300EL			300VA	UP	128	100	131	97	70	68	6.5×12	5	4	E	約5.0kg
SC21-500EL			500VA	UP	146	122	145	110	72	76	6.5×12	5	4	E	約7.0kg
SC21-750EL			750VA	UP	146	150	145	110	92	76	6.5×12	5	4	E	約9.2kg
SC21-1KEL			1KVA	UP	146	180	145	110	122	76	6.5×12	5	4	E	約12.2kg
SC21-1.5KEL			1.5KVA	UP	180	170	190	120	114	-	10×20	-	5	B	約17.6kg
SC21-2KEL			2KVA	UP	180	190	190	120	134	-	10×20	-	5	B	約22kg
SC21-3KEL			3KVA	UP	200	190	220	138	144	-	10×20	-	5	F	約30kg
SC21-4KEL			4KVA	UP	250	220	240	170	148	-	10×20	-	5	F	約40kg
SC21-5KEL			5KVA	UP	250	240	240	170	168	-	10×20	-	5	F	約47kg
SC21-6KEL			6KVA	UP	250	260	270	170	168	-	10×20	-	5/8	F	約51kg
SC21-7.5KEL			7.5KVA	UP	260	260	370	150	180	-	10×20	-	8	F	約65kg
SC21-10KEL			10KVA	UP	290	280	430	150	190	-	13×20	-	8	F	約80kg

製品仕様

■2020年9月出荷分より順次実施。
■変更内容：二次側に接地端子を追加。

　【現行品】　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【新タイプ】

＊従来、接地端子を使用されていない場合は空きの状態で使用して下さい。
＊寸法、重量などに変更はありません。

型番リスト

表示件数

型番

容量

(kVA)

絶縁種別

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

最小発注数量

1	E種	180	146	145	1個
1.5	E種	170	180	183	1個
2	E種	190	180	183	1個
3	B種	190	200	220	1個
4	B種	220	250	240	1個
5	B種	240	250	240	1個
6	B種	260	250	270	1個
7.5	B種	260	260	370	1個
10	B種	280	290	430	1個
0.1	A種	102	96	103	1個
0.2	A種	117	108	118	1個
0.3	A種	110	128	131	1個
0.5	E種	122	146	145	1個
0.75	E種	150	146	145	1個

通常単価(税別) (税込単価)	通常出荷日

19,800円 ( 21,780円 )	19日目
31,200円 ( 34,320円 )	19日目
33,600円 ( 36,960円 )	19日目
45,600円 ( 50,160円 )	19日目
63,000円 ( 69,300円 )	19日目
75,000円 ( 82,500円 )	19日目
120,000円 ( 132,000円 )	19日目
147,000円 ( 161,700円 )	19日目
168,000円 ( 184,800円 )	19日目
5,780円 ( 6,358円 )	在庫品1日目当日出荷可能
8,400円 ( 9,240円 )	在庫品1日目当日出荷可能
10,500円 ( 11,550円 )	在庫品1日目当日出荷可能
14,500円 ( 15,950円 )	在庫品1日目当日出荷可能
18,000円 ( 19,800円 )	19日目

詳細情報

基本情報

基本情報

従来の端子台より作業が大幅に短縮されたLED付の電源トランス。
【特長】
・保護カバーと一体構造の端子台（アップネジ式）カバー、ネジを外す事が無いため配線が簡単。
・通電中に青色LEDが点灯。
・単相、複巻。
・静電シールド。
【用途】
・制御盤等で使用可能。
・LED付だから盤内点検に最適。

ご注意

2020年6月より上下部のコイル内部目隠しテープが無くなります。
※色目は変わりますが電気的特性及び寸法等の変更はございません。
2020年9月よりメーカ在庫なくなり次第、二次側に接地端子が追加されます。
従来接地端子を使用していない場合は空きの状態で使用してください。
寸法、重量などに変更はありません。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LED付電源トランス SC-ELシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

電装部の組立

満足度：5.02021/02/06

問題なく電源を１００ｖへ落として使用できております。コンパクトに収まるし、次回もまた使用したいと思います。

0人が参考にしています。

1件全て見る
