R2シリーズ 制御トランス
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,380円～2,980円特別価格
- 税込単価
- 1,518円～3,278円特別価格
ネジを外す事無く簡単に配線ができる制御トランス。【特長】・単相複巻・タップ付。...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
R2シリーズの寸法
| 品番 | 仕様 | 端子 形状 | 外形寸法（mm） | 取付寸法（mm） | 取付穴（mm） | 端子 | 絶縁 種類 | 重量 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1次電圧 | 2次電圧 | 容量 | W | D | H | I | A | B | C | E | F | |||||
| R2-6305 | 220-0 | 6.3V - 0 | 0.5A | BL | 43 | 36 | 35 | 60 | 50 | 3.8×4 | ラグ | A | 約160g | |||
| R2-1203 | 220V - 200V - 0 | 12-10V-0 | 0.3A | BL | 43 | 36 | 35 | 60 | 50 | 3.8×4 | ラグ | A | 約160g | |||
| R2-1205 | 12V - 10V - 8V - 6V - 0 | 0.5A | BL | 51 | 40 | 41 | 70 | 60 | 4×6 | ラグ | A | 約260g | ||||
| R2-2005 | 220V - 200V - 0 | 20V - 18V - 16V - 14V - 0 | 0.5A | BL | 60 | 45 | 51 | 80 | 70 | 4×6 | ラグ | A | 約440g | |||
| R2-2403 | 220V - 200V - 0 | 24V - 20V - 15V - 12V - 0 | 0.3A | BL | 50 | 42 | 43 | 71 | 60 | 4×6 | ラグ | A | 約300g | |||
| R2-2405 | 0.5A | BL | 60 | 45 | 51 | 80 | 70 | 4×6 | ラグ | A | 約440g | |||||
| R2-5005 | 220V - 200V - 0 | 50V - 45V - 40V - 35V - 0 | 0.5A | BL | 69 | 55 | 59 | 91 | 80 | 4.5×6 | ラグ | A | 約770g | |||
詳細情報
基本情報
ネジを外す事無く簡単に配線ができる制御トランス。
【特長】
・単相複巻・タップ付。
・トランスの中でも小型な製品。
【用途】
・制御盤等に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

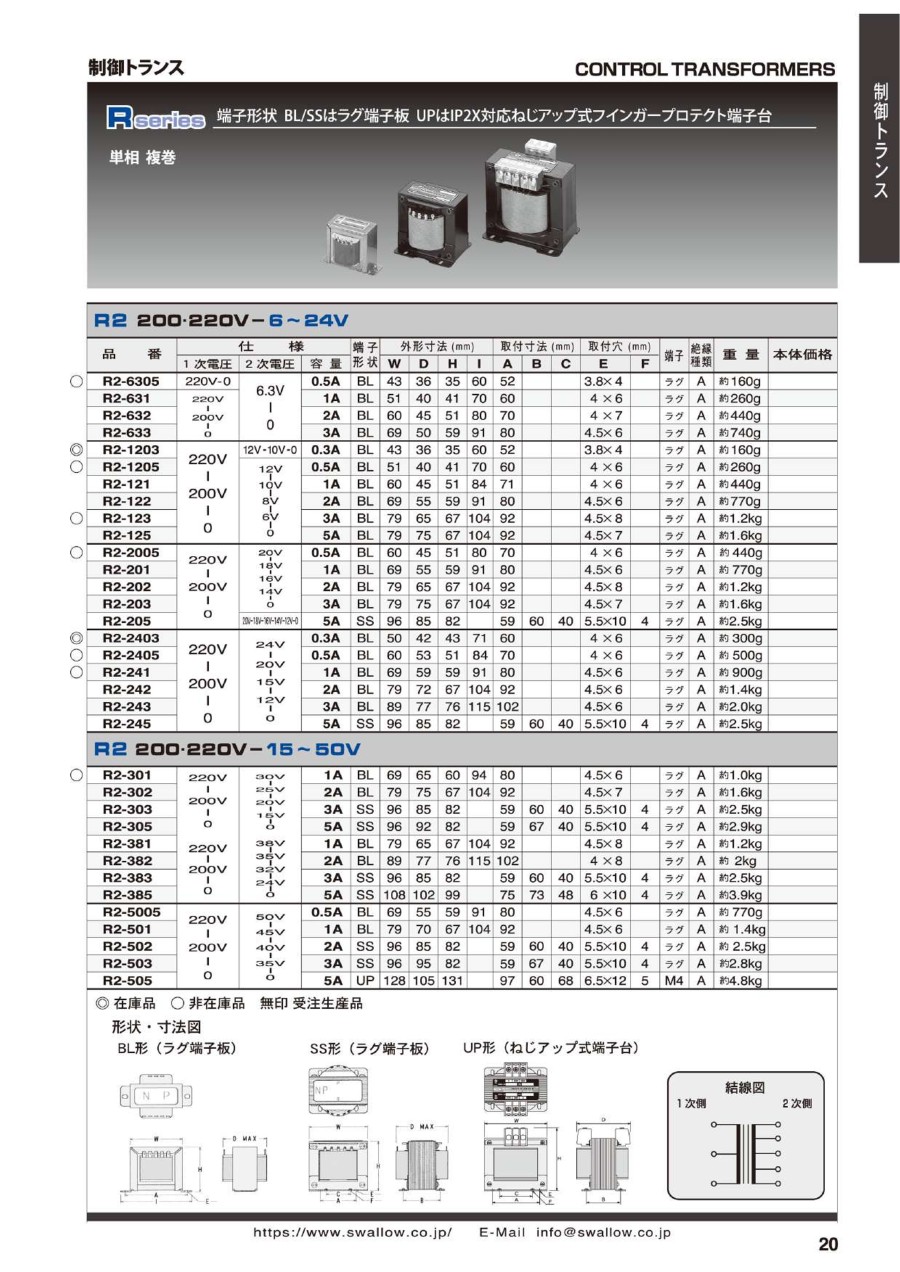

カタログ
