単相・三相トランス用ケース BKシリーズ
- 通常単価(税別)
- 7,200円～77,840円
- 税込単価
- 7,920円～85,624円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
屋内型の単相、三相トランス用ケース。【特長】・塗装色：マンセル5Y7/1。【用途】・トランスの保管など...
詳細を確認- 単相単巻、単相複巻、三相単巻、三相複巻トランス容量でサイズが変わります。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
BKシリーズ Ａ形 寸法図
BKシリーズ B形 寸法図
BKシリーズ C形 寸法図
| 品番 | 適合容量 | ケース形状 | 外形寸法（mm） | 取付寸法（mm） | 取付穴（mm） | 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単相・単巻 | 単相・複巻 | 三相・単巻 | 三相・複巻 | W | D | H | A | B | C | |||
| BK-1 | 1KVA以下 | 250VA以下 | 200VA以下 | 100VA以下 | A | 180 | 150 | 135 | 162 | 110 | 5.5×10 | 約1.3kg |
| BK-2 | 1K～2KVA | 250～1KVA | 200～1KVA | 100～300VA以下 | A | 215 | 211 | 182 | 200 | 150 | 6×12 | 約2.4kg |
| BK-3 | 2K～4KVA | 1K～2KVA | 1K～2KVA | 500～1KVA | A | 270 | 250 | 220 | 248 | 200 | 6×12 | 約4.0kg |
| BK-3.5 | 4K～10KVA | 2K～5KVA | 2K～6KVA | 1K～3KVA | B | 280 | 320 | 350 | 235 | 270 | 12φ | 約8.0kg |
| BK-4 | 4K～10KVA | 2K～5KVA | 2K～10KVA | 1K～5KVA | B | 290 | 360 | 400 | 235 | 310 | 12φ | 約10kg |
| BK-5 | 10K～20KVA | 5K～10KVA | 10K～20KVA | 5K～10KVA | B | 360 | 450 | 500 | 305 | 370 | 12φ | 約20kg |
| BK-6 | 20K～50KVA | 10K～25KVA | 20K～40KVA | 10K～20KVA | B | 410 | 500 | 550 | 350 | 440 | 14φ | 約24kg |
| BK-7 | 50K～100KVA | 25K～50KVA | 40K～80KVA | 20K～40KVA | C | 630 | 490 | 525 | 560 | 430 | 16φ | 約25kg |
| BK-8 | 100K～200KVA | 50K～100KVA | 80K～200KVA | 40K～100KVA | C | 770 | 650 | 695 | 660 | 550 | 16φ | 約50kg |
詳細情報
基本情報
屋内型の単相、三相トランス用ケース。
【特長】
・塗装色：マンセル5Y7/1。
【用途】
・トランスの保管などに最適。
ご注意
- 単相単巻、単相複巻、三相単巻、三相複巻トランス容量でサイズが変わります。

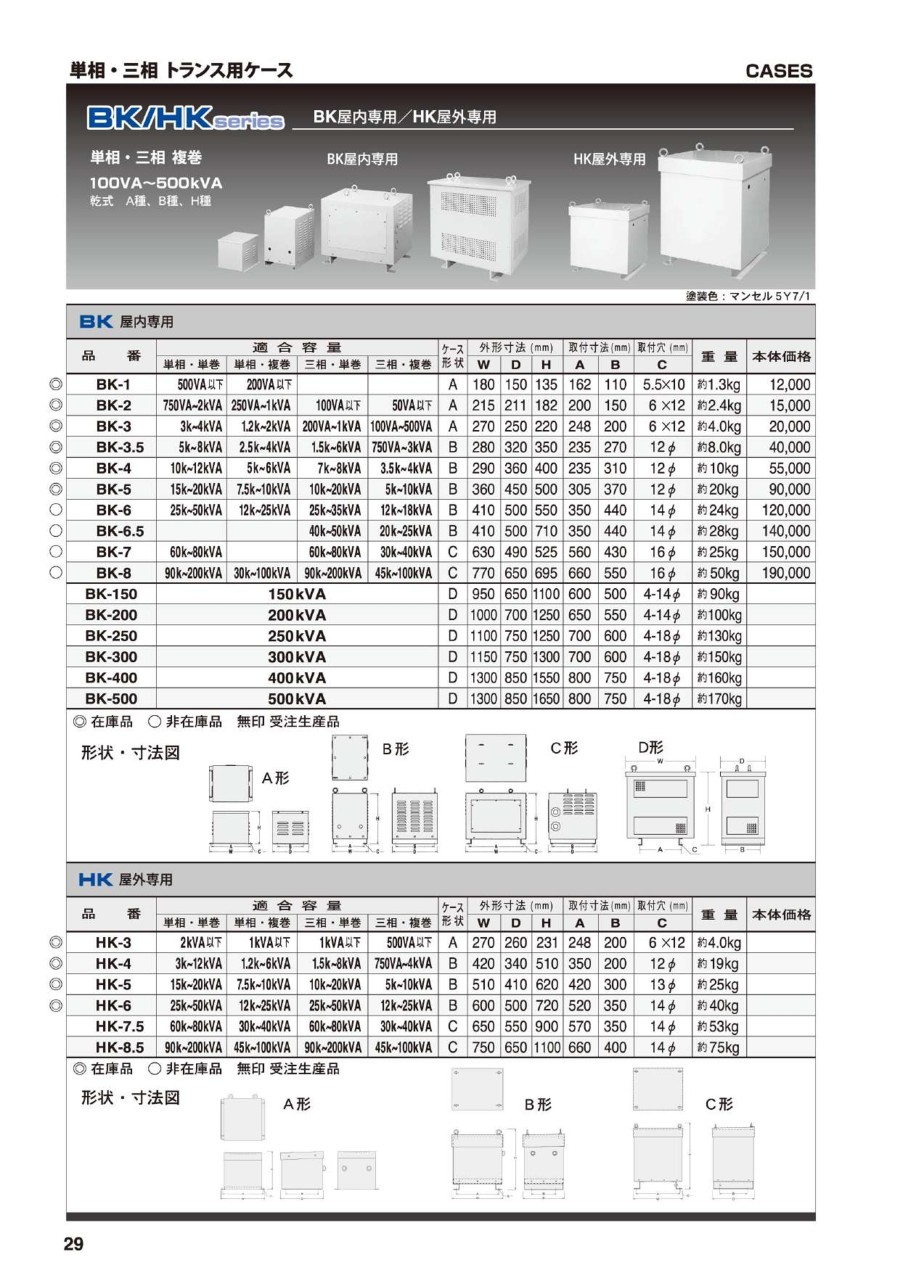

カタログ
