複巻トランス SLBシリーズ
- 相数/巻線
- 単相/複巻
- 一次電圧 (V)
- 200
- 二次電圧 (V)
- 200
- シールド
- 有
- 絶縁種別
- A
- 入出力端子形状
- ラグ端子式(SL型)
- ケース有無
- 無
- 一次電圧範囲
- AC200-220-240
- 二次電圧範囲
- AC200-220-240
SLB-50の仕様・寸法情報
相数/巻線
単相/複巻
容量(kVA)
0.055
一次電圧(V)
200
二次電圧(V)
200
シールド
有
絶縁種別
A
入出力端子形状
ラグ端子式(SL型)
ケース有無
無
高さ(mm)
67
寸法 横(mm)
76
奥行き(mm)
85
一次電圧範囲
AC200-220-240
二次電圧範囲
AC200-220-240
-
-
商品情報
製品仕様
SLBシリーズ（複巻）の結線図
SLBシリーズ（複巻）SL型／ラグ端子式の寸法図
| 形式 | 仕様 | 寸法mm | 重量 kg | 取付穴 φ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一次電圧 | E | 二次電圧 | 容量 | 形状 | W | H | D | A | B | ||||
| - | SLB-50 | 0V-200V-220V-240V | E | 0V-200V-220V-240V | 55VA | SL | 76 | 67 | 85 | 55 | 70 | 1.6 | 4.5×10 |
| - | SLB-100 | 100VA | SL | 105 | 87 | 92 | 66 | 65 | 2.9 | 5.5×10 | |||
定格
- 単相：一次電圧：200V・220V・240V
- 複巻：二次電圧：200V・220V・240V
- 乾式自冷：容量：55VA～100VA

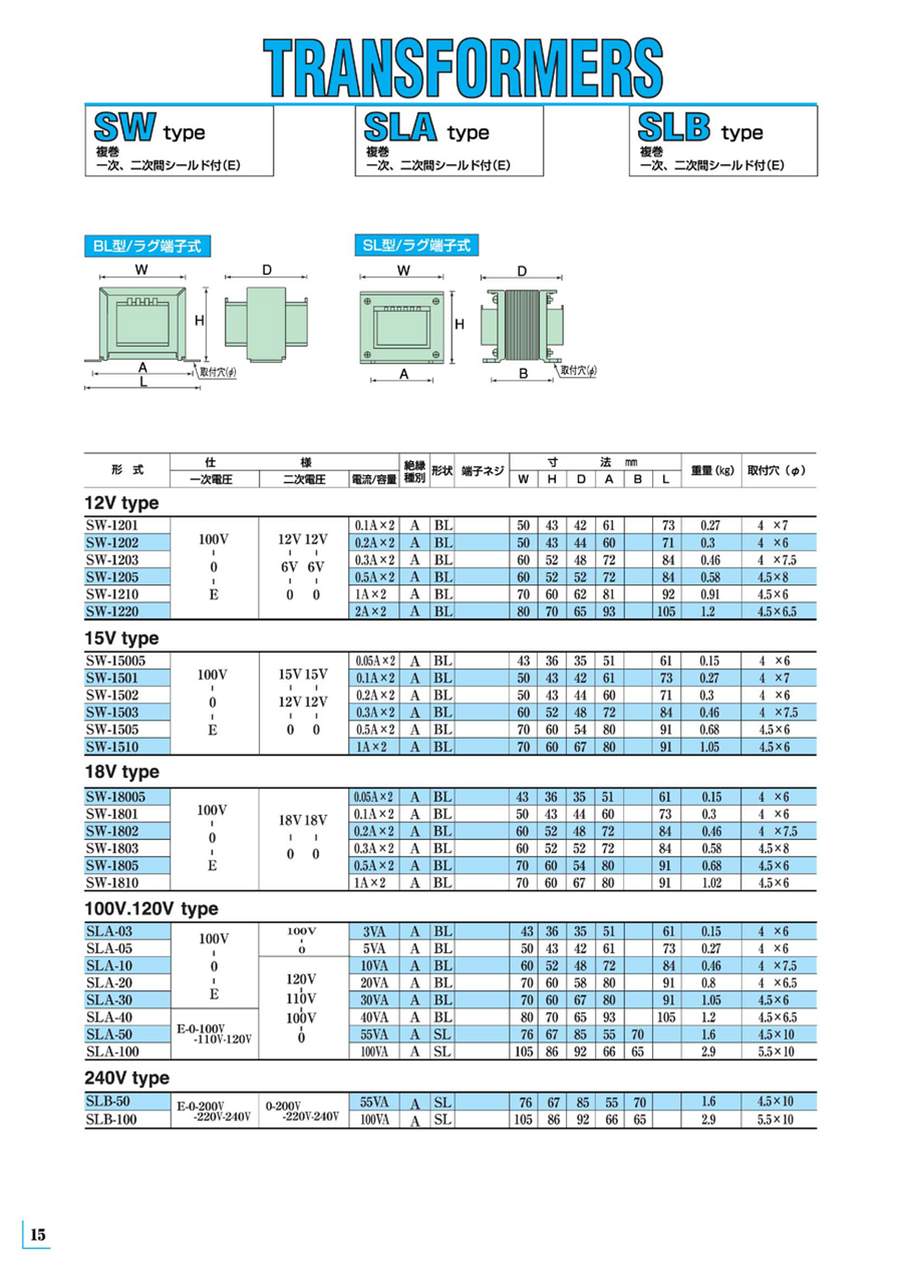

カタログ
