トランス SDシリーズ
SD-322の仕様・寸法情報
相数/巻線
単相/複巻
容量(kVA)
0.064
一次電圧(V)
100
二次電圧(V)
28
シールド
有
絶縁種別
A
入出力端子形状
ラグ端子式(SL型)
ケース有無
無
高さ(mm)
67
寸法 横(mm)
76
奥行き(mm)
85
電流/容量(A)
2
一次電圧範囲
AC100
二次電圧範囲
AC28-30-32
トラスココード
-
-
-
商品情報

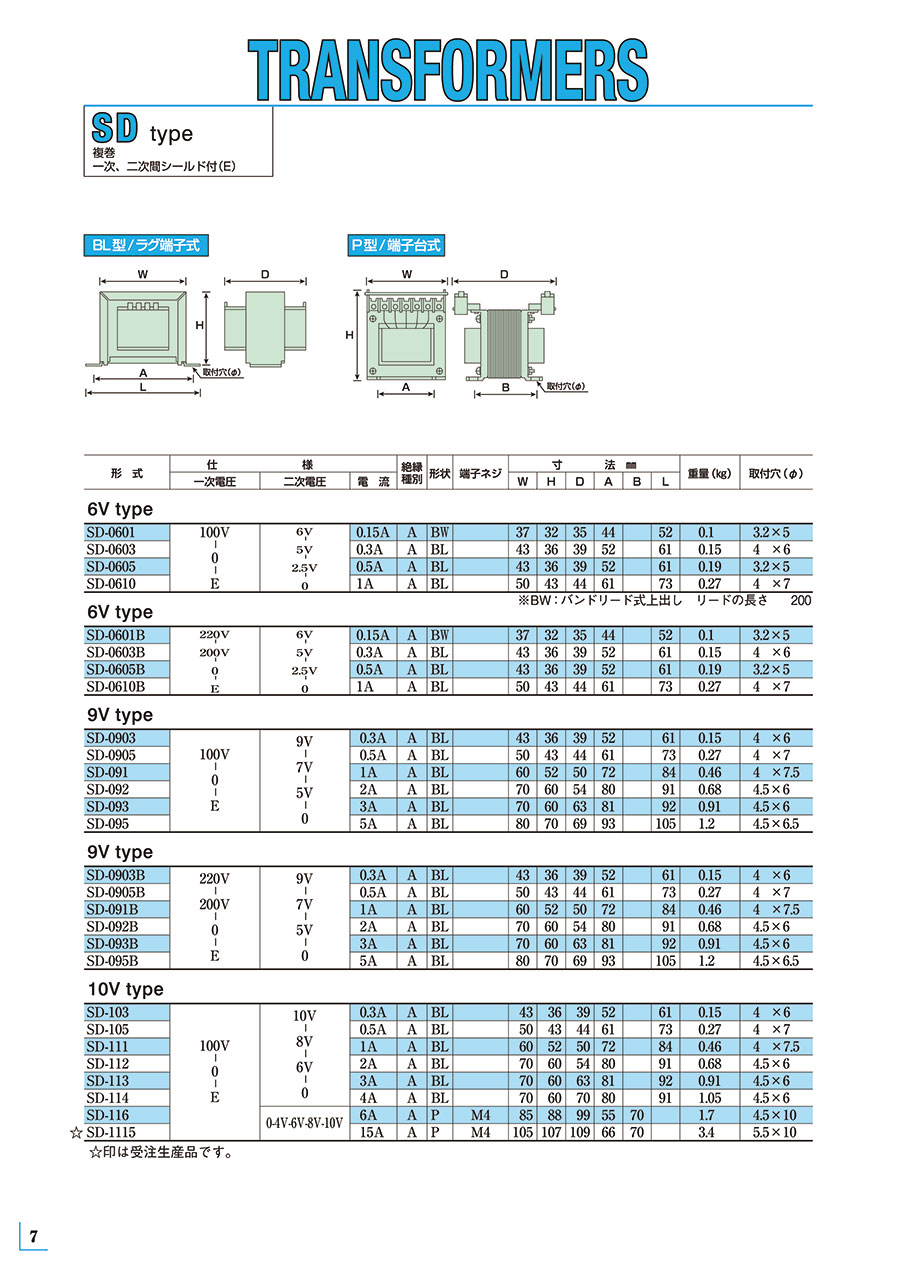

TRANSFORMERS（複巻）SDシリーズの外観
BW型／リード線式の寸法図
BL型／ラグ端子式の寸法図
SL型／ラグ端子式の寸法図
P型／端子台式の寸法図
SD-164の外観
6V type
SD-0601～SD-0610の結線図
SD-0601B～SD-0610Bの結線図
※BW：バンドリード式上出し、リードの長さ＝200
| 形式 | 仕様 | 端子ネジ | 寸法mm | 重量 kg |
取付穴 φ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一次電圧 | E | 二次電圧 | 電流 | 形状 | W | H | D | A | B | L | ||||
| SD-0601B | 0-200V-220V | E | 0-2.5V-5V-6V | 0.15A | BW | - | 37 | 32 | 35 | 44 | - | 52 | 0.1 | 3.2×5.0 |
| SD-0603B | 0.3A | BL | - | 43 | 36 | 39 | 52 | - | 61 | 0.15 | 4.0×6.0 | |||
| SD-0605B | 0.5A | BL | - | 43 | 36 | 39 | 52 | - | 61 | 0.19 | 3.2×5.0 | |||
| SD-0610B | 1.0A | BL | - | 50 | 43 | 44 | 61 | - | 73 | 0.27 | 4.0×7.0 | |||
| 形式 | 仕様 | 端子ネジ | 寸法mm | 重量 kg |
取付穴 φ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一次電圧 | E | 二次電圧 | 電流 | 形状 | W | H | D | A | B | L | ||||
| SD-0601 | 0-100V | E | 0-2.5V-5V-6V | 0.15A | BW | - | 37 | 32 | 35 | 44 | - | 52 | 0.1 | 3.2×5.0 |
| SD-0603 | 0.3A | BL | - | 43 | 36 | 39 | 52 | - | 61 | 0.15 | 4.0×6.0 | |||
| SD-0605 | 0.5A | BL | - | 43 | 36 | 39 | 52 | - | 61 | 0.19 | 3.2×5.0 | |||
| SD-0610 | 1.0A | BL | - | 50 | 43 | 44 | 61 | - | 73 | 0.27 | 4.0×7.0 | |||
9V type
SD-0903～SD-095の結線図
SD-0903B～SD-095Bの結線図
| 形式 | 仕様 | 端子ネジ | 寸法mm | 重量 kg |
取付穴 φ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一次電圧 | E | 二次電圧 | 電流 | 形状 | W | H | D | A | B | L | ||||
| SD-0903 | 0-100V | E | 0-5V-7V-9V | 0.3A | BL | - | 43 | 36 | 39 | 52 | - | 61 | 0.15 | 4.0×6.0 |
| SD-0905 | 0.5A | BL | - | 50 | 43 | 44 | 61 | - | 73 | 0.27 | 4.0×7.0 | |||
| SD-091 | 1.0A | BL | - | 60 | 52 | 50 | 72 | - | 84 | 0.46 | 4.0×7.5 | |||
| SD-092 | 2.0A | BL | - | 70 | 60 | 54 | 80 | - | 91 | 0.68 | 4.5×6.0 | |||
| SD-093 | 3.0A | BL | - | 70 | 60 | 63 | 81 | - | 92 | 0.91 | 4.5×6.0 | |||
| SD-095 | 5.0A | BL | - | 80 | 70 | 69 | 93 | - | 105 | 1.2 | 4.5×6.5 | |||
| 形式 | 仕様 | 端子ネジ | 寸法mm | 重量 kg |
取付穴 φ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一次電圧 | E | 二次電圧 | 電流 | 形状 | W | H | D | A | B | L | ||||
| SD-0903B | 0-200V-220V | E | 0-5V-7V-9V | 0.3A | BL | - | 43 | 36 | 39 | 52 | - | 61 | 0.15 | 4.0×6.0 |
| SD-0905B | 0.5A | BL | - | 50 | 43 | 44 | 61 | - | 73 | 0.27 | 4.0×7.0 | |||
| SD-091B | 1.0A | BL | - | 60 | 52 | 50 | 72 | - | 84 | 0.46 | 4.0×7.5 | |||
| SD-092B | 2.0A | BL | - | 70 | 60 | 54 | 80 | - | 91 | 0.68 | 4.5×6.0 | |||
| SD-093B | 3.0A | BL | - | 70 | 60 | 63 | 81 | - | 92 | 0.91 | 4.5×6.0 | |||
| SD-095B | 5.0A | BL | - | 80 | 70 | 69 | 93 | - | 105 | 1.2 | 4.5×6.5 | |||
※上記以外の製品情報につきましては、カタログを参照下さい。
詳細情報
基本情報
入力100V／200V、出力50V以下で電圧・電流を細分化するトランス。
【特長】
・単相複巻、ラグ端子式、P型端子台。
・一次電圧：90、100V、200V。
・二次電圧：2.5～44V。
・乾式自冷：電流0.15～25A。
【用途】
・電圧変換用トランス。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。トランス SDシリーズの型番SD-322のページです。
型番SD-322に関する仕様情報を記載しております。
