型番:

N38A-300

解除

N38A-300の仕様・寸法情報

相数/巻線

単相/複巻

容量(kVA)

0.3

一次電圧(V)

380

二次電圧(V)

100

シールド

有

絶縁種別

入出力端子形状

[ネジ端子台] 端子台式(P型)

ケース有無

無

高さ(mm)

120

寸法横(mm)

120

奥行き(mm)

120

一次電圧範囲

AC380-400-415

二次電圧範囲

AC100-110-115

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

N38Aシリーズの寸法図

N38Aシリーズの結線図

形式	仕様					端子ネジ	寸法mm					重量 kg	取付穴 φ
形式	一次電圧	E	二次電圧	容量	形状	端子ネジ	W	H	D	A	B	重量 kg	取付穴 φ
N38A-50	0-380V-400V-415V	E	0-100V-110V-115V	50VA	P	M4	85	88	99	55	70	1.7	4.5×10
N38A-100				100VA	P	M4	96	105	99	66	74	2.7	5.5×10
N38A-150				150VA	P	M4	105	113	109	75	70	3.8	5.5×10
N38A-200				200VA	P	M4	105	113	119	75	80	4.5	5.5×10
N38A-300				300VA	P	M4	120	120	120	80	81	5.4	7×11
N38A-500				500VA	P	M5	153	156	145	111	92	8.5	6.5×10
N38A-750				750VA	P	M5	153	156	155	111	102	10.6	6.5×10
N38A-1K				1KVA	P	M5	153	156	175	111	122	12.9	6.5×10
N38A-1.5K				1.5KVA	P	M5	144	215	195	90	150	21.0	7.0×20
N38A-2K				2KVA	P	M5	144	215	215	90	170	24.6	7.0×20
N38A-3K				3KVA	P	M5	150	220	230	90	175	28.5	7.0×20

型番リスト

表示件数

型番

N38A-300

容量

(kVA)

高さ

(mm)

寸法横

(mm)

奥行き

(mm)

最小発注数量

0.3

120

1個

通常単価(税別) (税込単価)	通常出荷日

12,370円3,092円
( 3,401円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

一次側415V対応の単相複巻・P型端子台式トランス。
【特長】
・出力115Vあり、使用頻度の高いタップを採用。
・単相（一次電圧）：380V／400V／415V。
・複巻（二次電圧）：100V／110V／115V。
・シールド（E）付き。
・乾式自冷（容量）：50VA～3KVA。
【用途】
・電圧変換用トランス。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

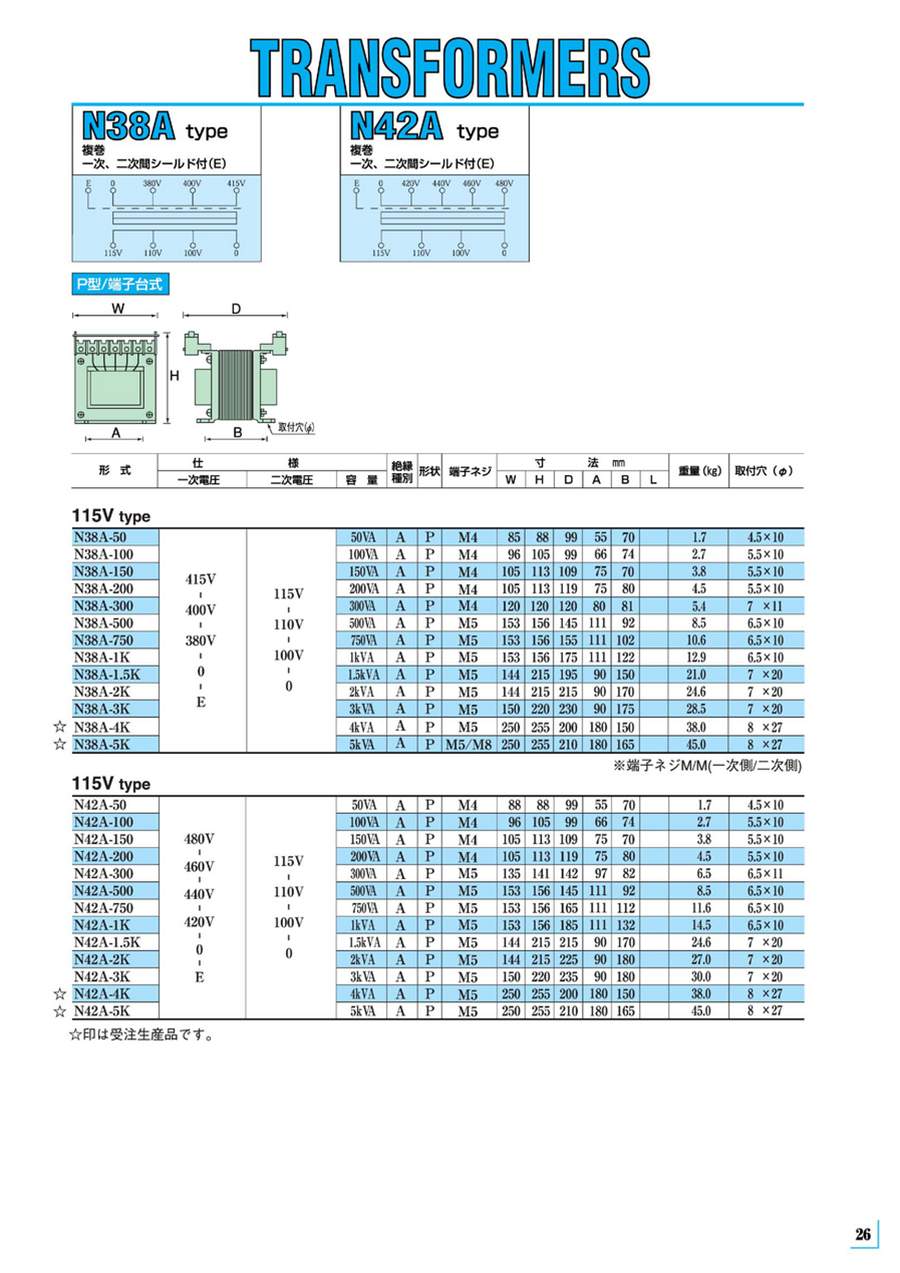

カタログ
