防噴流型ギャラリー（カバー樹脂タイプ）
- 通常単価(税別)
- 8,664円～84,984円
- 税込単価
- 9,530円～93,482円
配電盤・制御盤・操作盤・キュービクル等の換気開口用部品。【特長】・吹込防止カバ...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2016年10月メーカー出荷分から、以下仕様変更がございます
＜付属ナット・ワッシャの変更＞
【変更前】→1種ナット＋平ワッシャ 【変更後】皿バネナット
※部品点数の削減で組立時の作業性を向上致します
未確定：候補が12型番あります。
商品仕様
防噴流型ギャラリー （カバー樹脂タイプ） IP45
商品画像
取付方法
製品仕様
寸法図
| 品番 | 寸法 | 材質・仕様 | 備考 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | A-15 | ①通気ギャラリー(ガラリ) | ②吹込防止 カバー | ③防水 パッキン | ④本体押え枠 | ⑤防塵フィルター | ⑥フィルター押え | ||
| G2-20BFP2 | 250 | 235 | 鋼板2.3mm | ポリプロピレン | CRスポンジ | 鋼板1.6mm | 不織布 フィルター (G20BFP2-F*) | ポリプロピレン | IP45 |
| G2-20BFP2S | SUS304 1.5mm | SUS304 1.5mm | IP45 SUS製ギャラリー (ガラリ） | ||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,899円 ( 19,689円 ) | 4日目 |
34,384円 ( 37,822円 ) | 4日目 |
48,184円 ( 53,002円 ) | 4日目 |
8,664円 ( 9,530円 ) | 4日目 |
22,884円 ( 25,172円 ) | 4日目 |
34,397円 ( 37,837円 ) | 4日目 |
53,934円 ( 59,327円 ) | 4日目 |
16,705円 ( 18,376円 ) | 4日目 |
28,646円 ( 31,511円 ) | 4日目 |
84,984円 ( 93,482円 ) | 4日目 |
19,384円 ( 21,322円 ) | 4日目 |
39,847円 ( 43,832円 ) | 4日目 |
詳細情報
基本情報
配電盤・制御盤・操作盤・キュービクル等の換気開口用部品。
【特長】
・吹込防止カバーに樹脂を採用することで大幅な軽量化を実現、作業性を向上
・塗装が不要のためコストの削減が図れる
・防水性に優れ、JIS C 0920（防噴流試験）に耐える構造
・｢フィルター抑え｣をはめる方向によって、標準防塵フィルターと耐塩フィルターを使い分け可能
【用途】
・条件の厳しい屋外などに設置されるキュービクル、配電盤等の換気部品として最適
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2016年10月メーカー出荷分から、以下仕様変更がございます
＜付属ナット・ワッシャの変更＞
【変更前】→1種ナット＋平ワッシャ 【変更後】皿バネナット
※部品点数の削減で組立時の作業性を向上致します

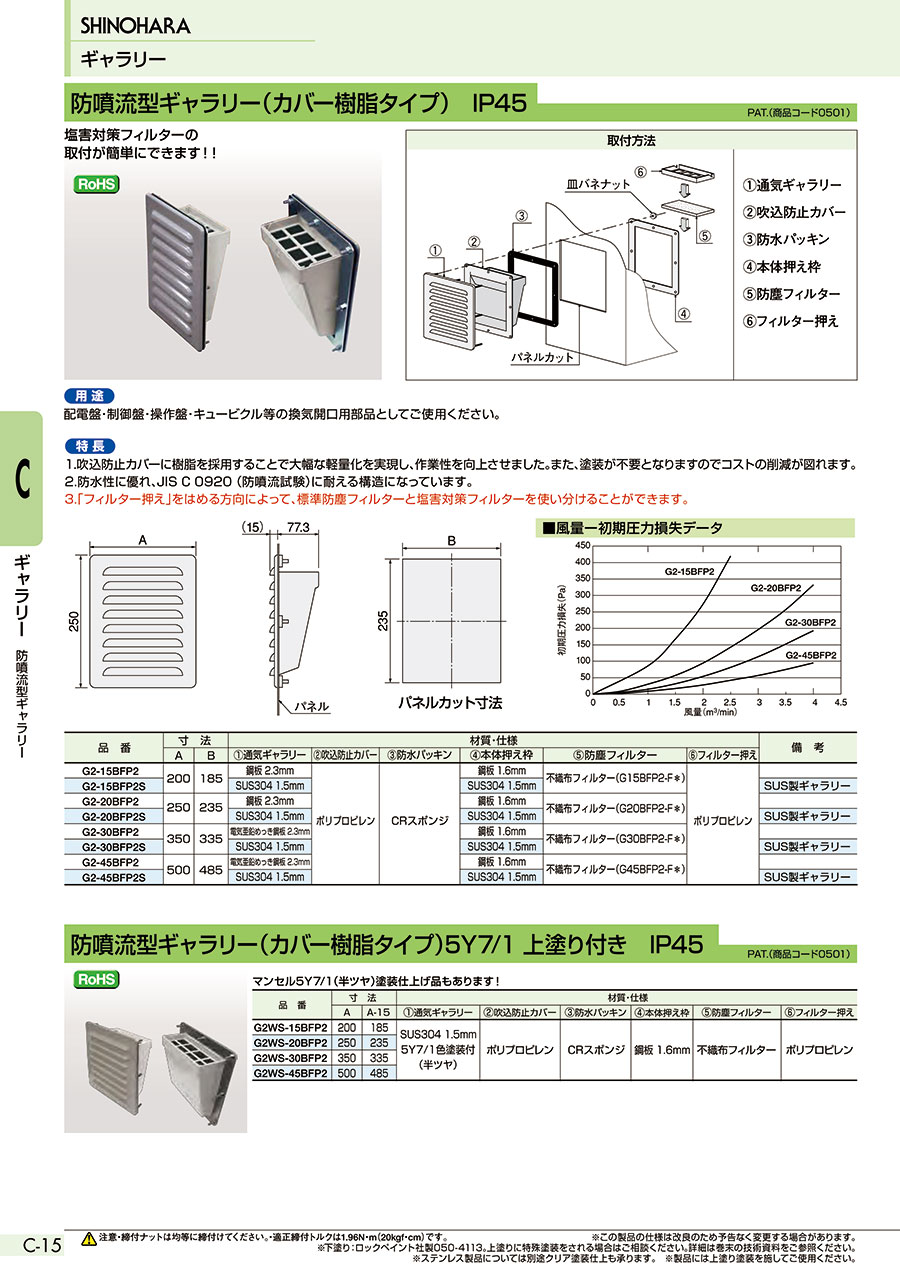

カタログ
