三段式支持台（低圧用）【1～25個入り】
- 通常単価(税別)
- 1,047円～28,883円
- 税込単価
- 1,152円～31,771円
分電盤等の母線支持台。【特長】・四角ナットがセットしてあり、簡単に銅帯を支持で...
詳細情報を確認する- 材質/表面処理
- ポリプロピレン
ご注意
- 屋外露出のご使用はできませんので、ご注意ください。
未確定：候補が6型番あります。
商品仕様
三段式支持台（低圧用）
取付例
寸法、構成部品
寸法図
- RBS-122シリーズ:φB（直径B）深さ（15mm）
- RBS-200シリーズ:φB（直径B）深さ（19.5mm）
| 品番 | 適用 ネジ径 | A | B | C | D | E | F | G | H | φA | φB | 使用 四角ナット |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RBS-122-4 | M4 | 122 | 20 | 104 | 30 | 10 | 20 | 16 | 52 | φ10.5/φ5.3 | φ7.5 | F-4 |
| RBS-122-5 | M5 | F-5 | ||||||||||
| RBS-122-6 | M6 | F-6 | ||||||||||
| RBS-200-6 | M6 | 200 | 40 | 175 | 50 | 15 | 25 | 25 | 75 | φ14/φ6.5 | φ11.5 | OM-6 |
| RBS-200-8 | M8 | OM-8 | ||||||||||
| RBS-200-10 | M10 | OM-10 |
詳細情報
基本情報
分電盤等の母線支持台。
【特長】
・四角ナットがセットしてあり、簡単に銅帯を支持できる。
・樹脂成型品であるため、軽量。
・三段式で省スペース化が図れる。
【用途】
・分電盤等の母線支持台として便利。
ご注意
- 屋外露出のご使用はできませんので、ご注意ください。

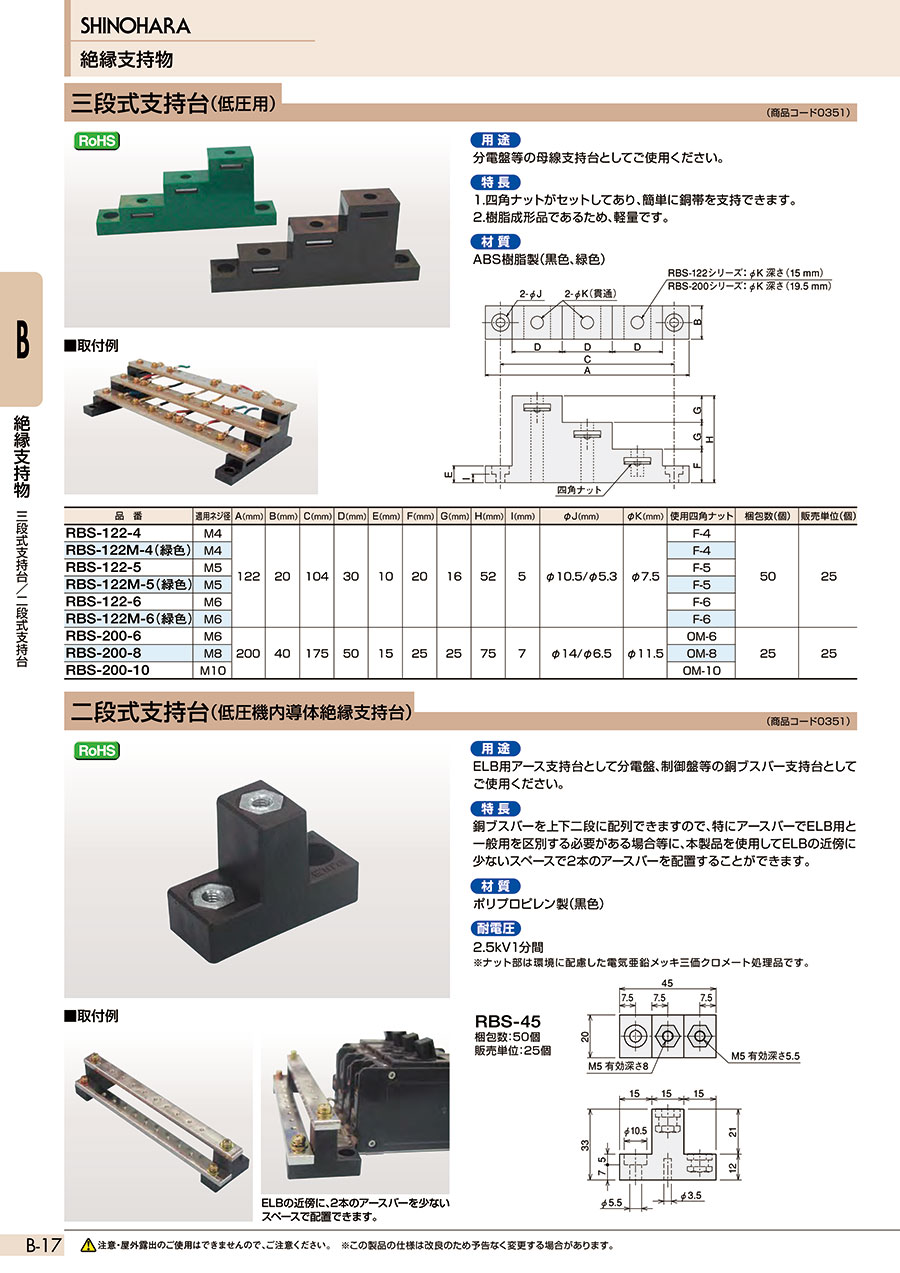

カタログ
