フード付きギャラリー（屋外用 FG型） IPX4
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 8,824円～31,350円特別価格
- 税込単価
- 9,706円～34,485円特別価格
制御盤・操作盤・キュービクル等の換気用部品。【特長】・ギャラリーにフードを設け...
詳細情報を確認する- 規格
- IPX4
ご注意
- 2016年10月メーカー出荷分から、以下仕様変更がございます
＜付属ナット・ワッシャの変更＞
【変更前】→1種ナット＋平ワッシャ 【変更後】皿バネナット
※部品点数の削減で組立時の作業性を向上致します
未確定：候補が6型番あります。
商品仕様
フード付きギャラリー （屋外用:FG型） IPX4
商品画像

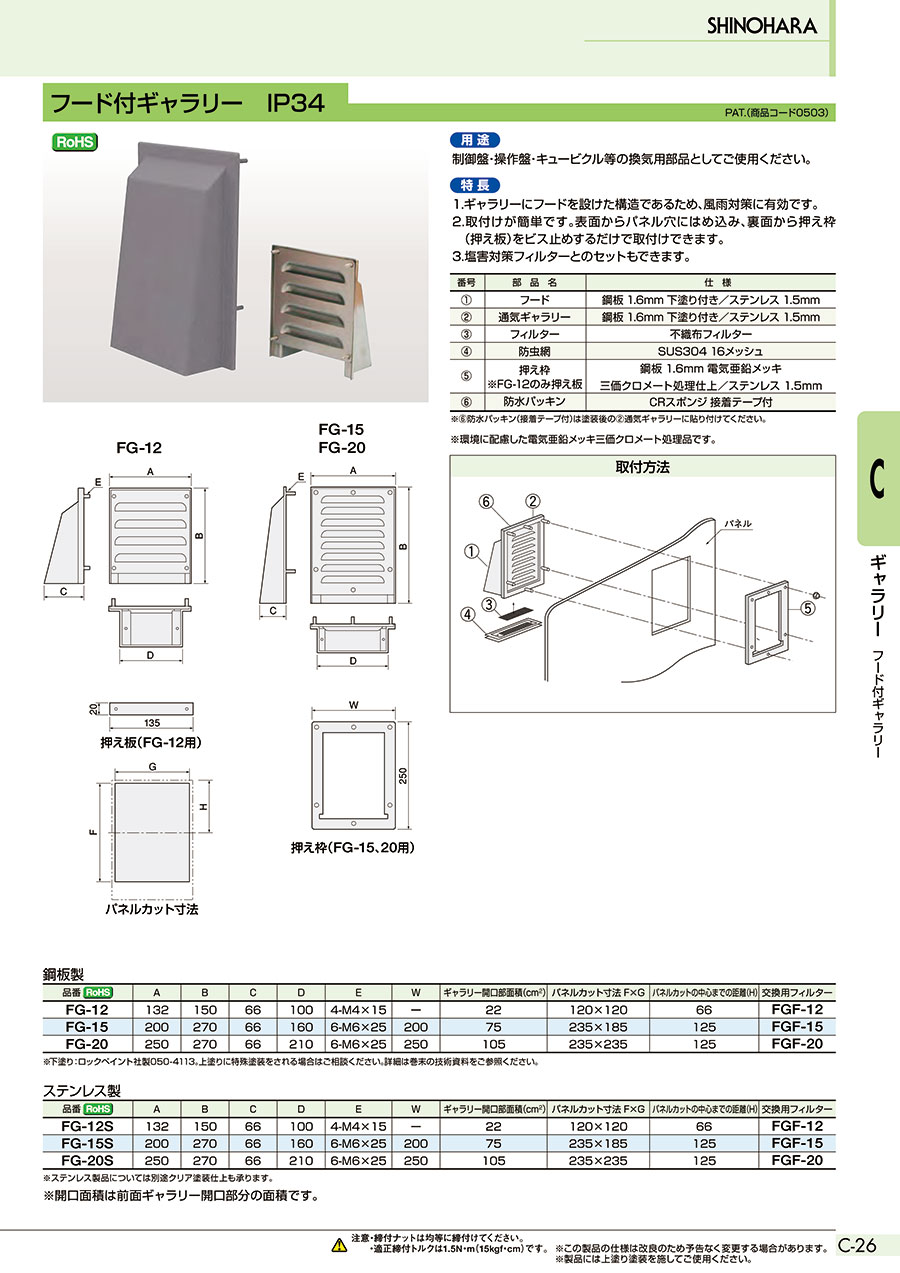

寸法図
取り付け方法
| 番号 | 部品名 | 仕様 |
|---|---|---|
| ① | フード | 鋼板 1.6mm 下塗り付き |
| ② | 通気ギャラリー | 鋼板 1.6mm 下塗り付き |
| ③ | フィルター | 不織布フィルター |
| ④ | 防虫網 | SUS-304 16メッシュ |
| ⑤ | 押え枠 ※FG-12のみ押え板 | 鋼板 1.6mm クロメートメッキ仕上 |
- ※ ⑥防水パッキン（接着テープ付）は塗装後の②通気ギャラリーに貼り付けてください。
- ※ 製品には任意の（上塗り）を施してご使用ください。
- ※ 環境に配慮した三価クロメートメッキ品です。
| 品番 | A | B | C | D | E | W | ギャラリー 開口部面積（cm2） | パネル切抜寸法 F×G | |
|---|---|---|---|---|---|---|---|---|---|
| 鋼板製 | FG-12 | 132 | 150 | 66 | 100 | 4-M4×15 | - | 22 | 120×120 |
| FG-15 | 200 | 270 | 66 | 160 | 6-M6×25 | 200 | 75 | 235×185 | |
| FG-20 | 250 | 270 | 66 | 210 | 6-M6×25 | 250 | 105 | 235×235 | |
| ステンレス製 | FG-12S | 132 | 150 | 66 | 100 | 4-M4×15 | - | 22 | 120×120 |
| FG-15S | 200 | 270 | 66 | 160 | 6-M6×25 | 200 | 75 | 235×185 | |
| FG-20S | 250 | 270 | 66 | 210 | 6-M6×25 | 250 | 105 | 235×235 |
- ※ 下塗り:ロックペイント社製050-4113。
- ※ 製品には上塗り塗装を施してご使用ください。
- ※ 開口面積は前面ギャラリー開口部分の面積。
注意・禁止事項
- 締付ナットは均等に締付けてください。
- 適正締付トルクは1.5N・m（kgf・cm）。
詳細情報
基本情報
制御盤・操作盤・キュービクル等の換気用部品。
【特長】
・ギャラリーにフードを設けた構造であるため、風雨対策に有効。
・表面からパネル穴にはめ込み、裏面から押え枠（押え板）をビス止めするだけで取付け可能。
・吹込防止カバー、防虫網、防塵フィルターの付属品（FG-15、FG-20のみ）。
・耐塩フィルターとのセットも可能。
【用途】
・制御盤・操作盤・キュービクル等の換気用部品として便利。
ご注意
- 2016年10月メーカー出荷分から、以下仕様変更がございます
＜付属ナット・ワッシャの変更＞
【変更前】→1種ナット＋平ワッシャ 【変更後】皿バネナット
※部品点数の削減で組立時の作業性を向上致します
