フリーアルミギャラリー【屋内推奨】 IP20
- 通常単価(税別)
- 12,735円～19,298円
- 税込単価
- 14,009円～21,228円
キュービクル・配電盤・操作盤など、函体内の通気を目的につくられたアルミ製通気ギ...
詳細情報を確認する- 材質
- アルミニウム合金
- 規格
- IPX2
- 材質/表面処理
- アルマイト仕上げ
未確定：候補が2型番あります。
商品仕様
フリーアルミギャラリー （FAG型） IPX2
商品画像
フィルター
パネルカット寸法
外形寸法
寸法
取り付け金具
取り付け方法
取り付け方法
- 1.パネルカット部に表面からフリーアルミギャラリーをはめ込む。
- 2.裏面から取付金具をギャラリー外周の溝にはめ込む。
- 3.ボルトを回し、取付金具がしっかり固定されるまでボルト先端をパネルに押し当てる。
- 4.最後にナットを締め込み、ボルトが緩まないように固定する。
製品仕様
| 品番 | パネルカット寸法 | |
|---|---|---|
| H（タテ寸法） | W（ヨコ寸法） | |
| FAG-3040 | 300 | 400 |
| FAG-3050 | 300 | 500 |
- 枠組:アルミニウム合金（アルマイト仕上げ）
- パッキン:CRスポンジ
- 開口率:平均40～50%
詳細情報
基本情報
キュービクル・配電盤・操作盤など、函体内の通気を目的につくられたアルミ製通気ギャラリー。
【特長】
・従来のように直接パネルに通気孔の加工をする必要なし。
・部品として後から取り付ける。
・換気効率が高く、不透視型。
・軽く、錆の心配なし。
【用途】
・キュービクル、配電盤、操作盤など、函体内の通気用ギャラリーとして最適。

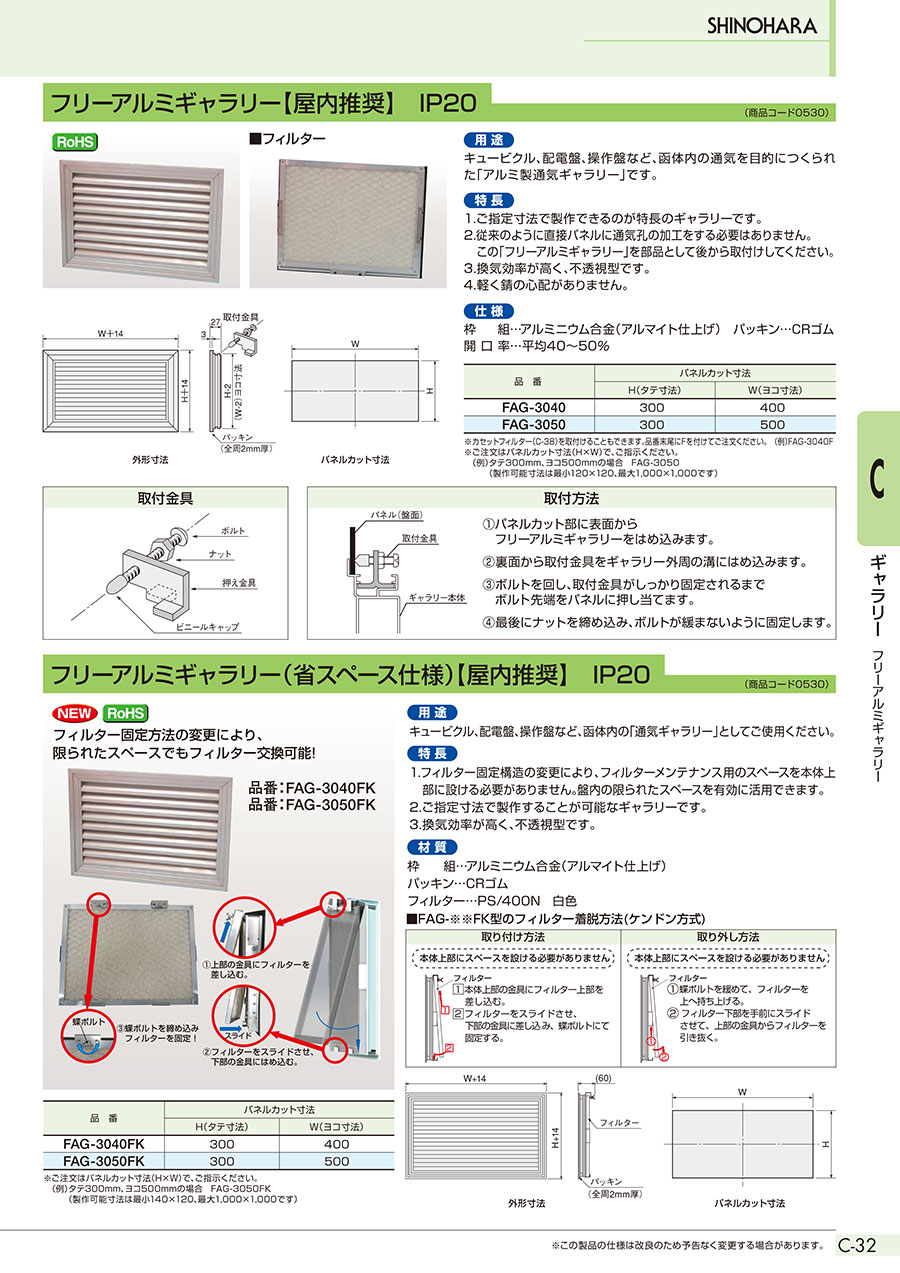

カタログ
