篠原電機

バー・ホルダー（低圧用銅帯絶縁支持台）【50～100個入り】

カタログ |

通常単価(税別): 37,249円～77,975円

税込単価: 40,974円～85,773円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

低圧用銅帯の支持に適した絶縁支持台。【特長】・取付ボルトで銅帯とバー・ホルダー...

材質/表面処理
ポリプロピレン

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が12型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

バー・ホルダーL （低圧用銅帯絶縁電線支持物）

(L)

取り付け例　(L)

寸法図　(L)

特長

普通タイプ:L-25
難燃タイプ:L-25-UB
材質:ポリプロピレン製

※ 屋外露出のご使用はできませんので、ご注意ください。

試験結果

沿面せん絡電圧:22kV1分間以上
耐衝撃電圧: 40kV
耐荷重: 0.98kN（100kgf）

バー・ホルダーS （低圧用銅帯絶縁支持台）

(S)

取り付け例　(S)

寸法図　(S)

特長

普通タイプ：S
難燃タイプ：S-UB
取付ボルトで銅帯とバー・ホルダーSを締付けて固定する為、銅帯の厚み・幅が広範囲に使用可。
従来の絶縁材を手加工する手数が省ける。
セパレーターを中間にはさんで両面より、銅帯の並列取付けが可能。

※ 屋外露出のご使用はできませんので、ご注意ください。

試験結果

沿面せん絡電圧:22kV1分間以上
耐衝撃電圧: 40kV
耐荷重: 0.98kN（100kgf）

バー・ホルダーX （低圧用銅帯絶縁支持台）

（X）

取り付け例（X）

寸法図　(X)

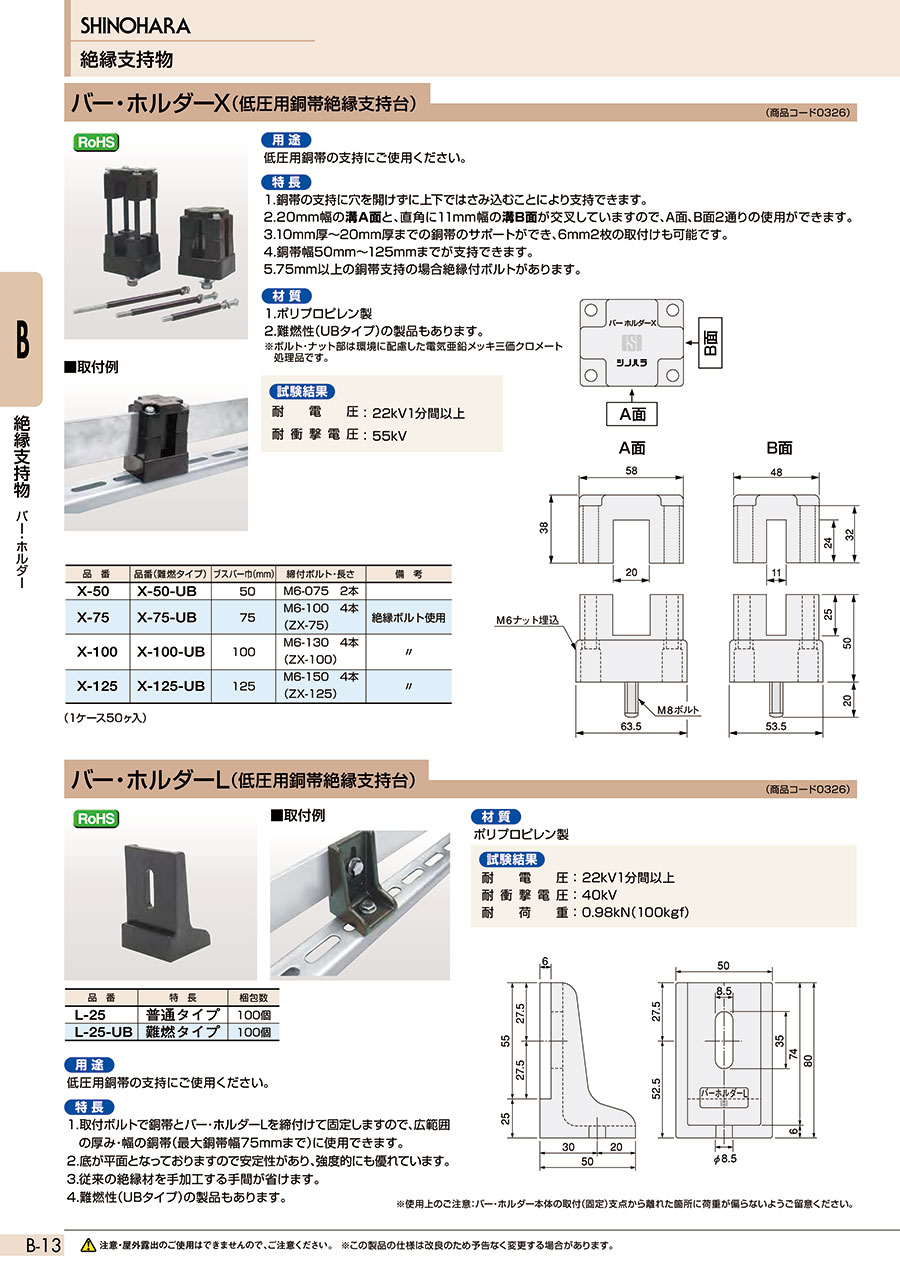

品番	品番（難燃タイプ）	ブスバー巾（mm）	締付ボルト長さ	備　考
X-50	X-50-UB	50	M6-075　2本
X-75	X-75-UB	75	M6-100(ZX-75)　4本	絶縁ボルト使用
X-100	X-100-UB	100	M6-130(ZX-100)　4本	〃
X-125	X-125-UB	125	M6-150(ZX-125)　4本	〃

特長

銅帯の支持に穴を開けずに上下ではさみ込むことにより支持。
20mm幅の溝A面と、直角に11mm幅の溝B面が交叉している為、A面、B面2通りの使用が可能。
10～20mm厚までの銅帯のサポートができ、6mm 2枚の取付けも可能。
銅帯幅50～125mmまでを支持。
75mm以上の銅帯支持の場合、絶縁付ボルトあり（別売）。

試験結果

沿面せん絡電圧:22kV1分間以上
耐衝撃電圧:55kV

バー・ホルダーS-150 （低圧用銅帯絶縁支持台）

(S-150)

取り付け例　(S-150)

寸法図　(S-150)

特長

取付ボルトで銅帯とバー・ホルダーS-150を締付けて固定する為、銅帯の厚み・幅が広範囲に使用可。
従来の絶縁材を手加工する手数が省ける。
セパレーターを中間にはさんで両面より、銅帯の並列取付けが可能。

試験結果

商用周波耐電圧:22kV1分間以上
耐雷インパルス耐電圧:40kV
曲げ荷重破壊値:1.2kN（水平方向）、2.5kN（垂直方向）
引張荷重破壊値:10kN

注意・禁止事項

使用上のご注意：バー・ホルダー本体の取付（固定）支点から離れた箇所に荷重が偏らないようにご留意ください。
破壊荷重値は測定データであり、これを保証するものではありません。
屋外露出のご使用はできませんので、ご注意ください。

型番リスト

表示件数

型番

ネジ仕様

特徴

パック入り数

(個)

RoHS?

最小発注数量

-	バーホルダーL 普通タイプ	100	10	1パック 100個入り
-	バーホルダーL 難燃性	100	10	1パック 100個入り
M10	バーホルダーS-150	50	10	1パック 50個入り
M8	バーホルダーS難燃性	100	10	1パック 100個入り
M6×75	バーホルダーX	50	10	1パック 50個入り
M6×75	バーホルダーX難燃性	50	10	1パック 50個入り
M6×100	バーホルダーX	50	10	1パック 50個入り
M6×100	バーホルダーX難燃性	50	10	1パック 50個入り
M6×130	バーホルダーX	50	10	1パック 50個入り
M6×130	バーホルダーX難燃性	50	10	1パック 50個入り
M6×150	バーホルダーX	50	10	1パック 50個入り
M6×150	バーホルダーX難燃性	50	10	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

37,249円 ( 40,974円 )	3日目
64,405円 ( 70,846円 )	3日目
54,667円 ( 60,134円 )	9日目
70,310円 ( 77,341円 )	3日目
44,754円 ( 49,229円 )	4日目
48,933円 ( 53,826円 )	4日目
58,857円 ( 64,743円 )	4日目
59,679円 ( 65,647円 )	4日目
63,608円 ( 69,969円 )	4日目
77,975円 ( 85,773円 )	4日目
75,940円 ( 83,534円 )	4日目
77,975円 ( 85,773円 )	4日目

詳細情報

基本情報

基本情報

低圧用銅帯の支持に適した絶縁支持台。
【特長】
・取付ボルトで銅帯とバー・ホルダーを締付けて固定するため、広範囲の厚み・幅の銅帯に使用可能。（L-25・L-25-UB・S・S-UB・S-150 ）
・底が平面となっいるため、安定性があり、強度的にも優れる。（L-25・L-25-UB）
・従来の絶縁材を手加工する手間が省ける。（L-25・L-25-UB・S・S-UB・S-150 ）
・セパレーターを中間にはさんで両面より、銅帯の並列取付けが可能。（S・S-UB・S-150 ）
・銅帯の支持に穴を開けずに上下ではさみ込むことにより支持できます。（X-50・X-50-UB・X-75・X-75-UB・X-100・X-100-UB・X-125・X-125-UB）
【用途】
・低圧用銅帯の支持に便利。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

バー・ホルダー（低圧用銅帯絶縁支持台）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品バー・ホルダー（低圧用銅帯絶縁支持台）	分岐母線支持台（低圧用）	三段式支持台（低圧用）	P.P.ホルダー（低圧機内絶縁電線支持物）	二段式支持台（低圧機内導体絶縁支持台） RBS-45	絶縁支持物 E.P.ホルダー（高圧機内絶縁電線支持物）
メーカー	篠原電機	篠原電機	篠原電機	篠原電機	篠原電機	篠原電機
通常価格	37,249円-	250円 -	1,047円 -	5,403円 -	9,544円	4,376円 -
通常出荷日	3日目〜	在庫品1日目〜	在庫品1日目〜	3日目〜	4日目	4日目
材質/表面処理	ポリプロピレン	ポリプロピレン	ポリプロピレン	ポリプロピレン	ポリプロピレン	ポリプロピレン
