篠原電機

スイッチ用渡りバー【100個入り】

カタログ |

通常単価(税別): 8,630円～14,793円

税込単価: 9,493円～16,272円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

押ボタン、セレクトスイッチなどの渡り配線用バー。【特長】・スイッチ類の共通ラインの渡り配線に使用するこ...

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

スイッチ用渡りバーの詳細

スイッチ用渡りバーのイメージ

黄銅板：t=0.6mm
仕上げ：ニッケルメッキ仕上、絶縁コーティング仕上

型番	形状	適用機種
WB-Y25R	タテ型右側	IDEC）ABS、ABW、ABN
WB-Y25L	タテ型左側	IDEC）ABS、ABW、ABN
WB-Y25W	ヨコ型	IDEC）ABS、ABW
WB-Y30W	ヨコ型	IDEC）ABN
WB-FT	左右共用	富士電機）AH
WB-FW	ヨコ型	富士電機）AH、AR
WB-FT-20	左右共用	富士電機）AR

（単位：mm）

スイッチ用渡りバーの取付方法

スイッチ用渡りバー取付方法イメージ図

注意・禁止事項

※ 使用時には被覆にキズやヘコミを与えることの無いようご注意ください。絶縁劣化の恐れがあります。

型番リスト

表示件数

型番

取付方法	適用機種	RoHS?	最小発注数量

形状左右共用	富士電機AH	10	1パック 100個入り
形状左右共用	富士電機AR	10	1パック 100個入り
形状ヨコ型	富士電機AH	10	1パック 100個入り
形状タテ型左	和泉電気ABS・ABW・ABN	10	1パック 100個入り
形状タテ型右側	和泉電気ABS・ABW・ABN	10	1パック 100個入り
形状ヨコ型	和泉電気ABS・ABN	10	1パック 100個入り
形状ヨコ型	和泉電気ABN	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

9,671円 ( 10,638円 )	4日目
14,793円 ( 16,272円 )	4日目
9,740円 ( 10,714円 )	在庫品1日目当日出荷可能
9,671円 ( 10,638円 )	4日目
9,671円 ( 10,638円 )	4日目
8,630円 ( 9,493円 )	4日目
9,740円 ( 10,714円 )	4日目

詳細情報

基本情報

基本情報

押ボタン、セレクトスイッチなどの渡り配線用バー。
【特長】
・スイッチ類の共通ラインの渡り配線に使用することで配線の合理化。
・露出部は絶縁コーティング処理を施しているから安全。
・差込み形状はフォーク型（Y型）のため、取付、取外しが容易。
・スイッチ類の多い操作盤等では特にきれいな配線仕上がり。
【用途】
・押ボタン、セレクトスイッチなどの渡り配線に使用。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

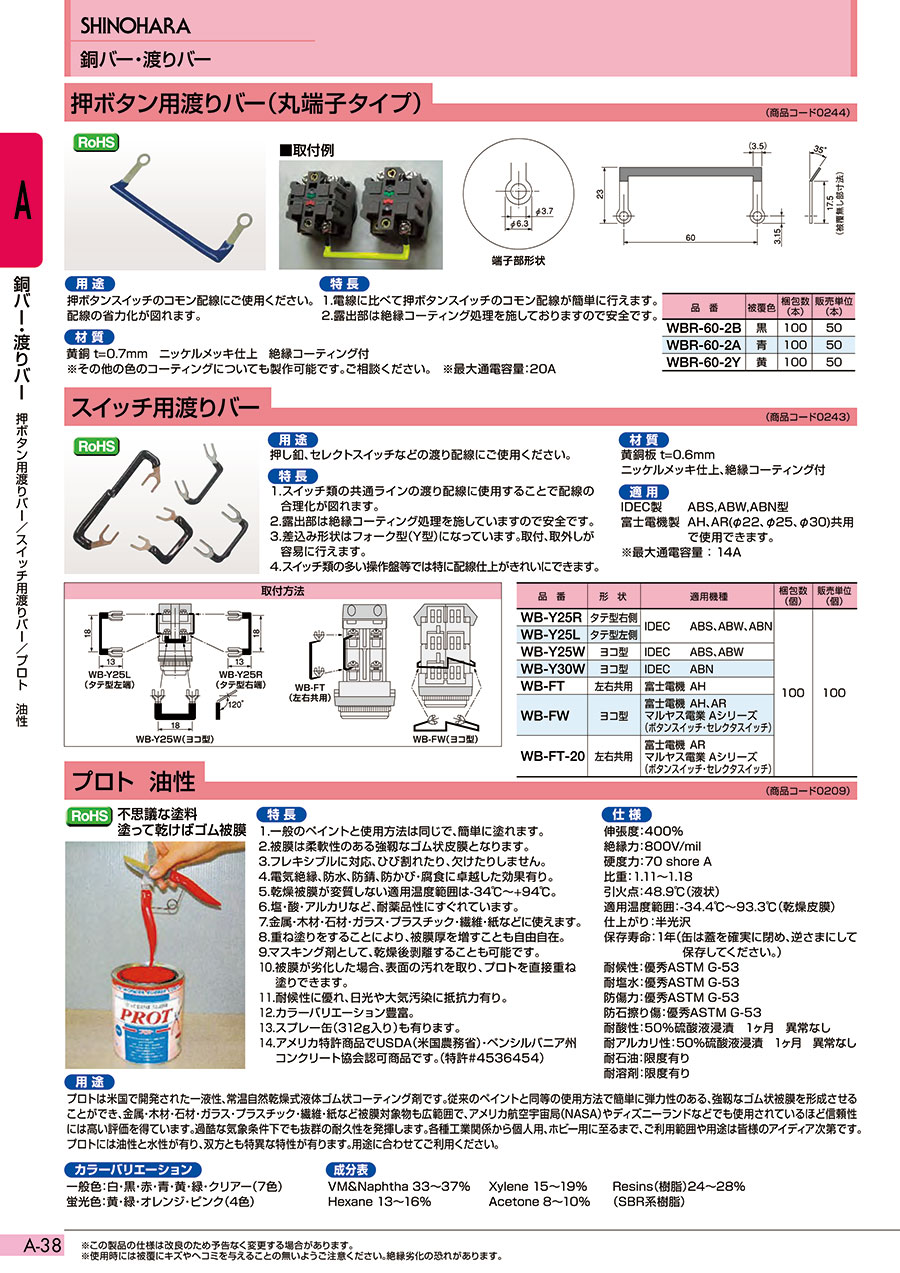

カタログ (見開き版)
