篠原電機

サポーター（低圧機内導体絶縁支持台）【1～50個入り】

Name: サポーター（低圧機内導体絶縁支持台）【1～50個入り】
Brand: 篠原電機
SKU: 222000170318
Rating: 4.3 (6 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（6件）

この商品のFAQをみる（1件）

通常単価(税別): 437円～26,386円特別価格

税込単価: 481円～29,025円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

篠原電機

EIサポーター

通常価格(税別)： 328円 (税込価格：361円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

篠原電機

三段式支持台（低圧用）

通常価格(税別)： 1,047円 (税込価格：1,152円)

通常出荷日：在庫品1日目

【特長】・従来のように絶縁物を手加工する手間が省けます・両面ナット（S・T・D...

詳細情報を確認する

本体色
黒

ご注意

インサートナット、ボルトは鉄製電気亜鉛メッキ三価クロメート処理仕上です。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が41型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

商品の詳細

商品の外観

両面ナットタイプ：S・TD・SM・TM型の外観

両面ナットタイプ：SC型の外観

両面ナットタイプ：SB・TB・DB・SMB型の外観

両面2ヶタイプ：SS・DD型の外観

サポーターSPS製の外観

商品の寸法図

両面ナットタイプ：S・TD・SM・TM型の寸法図

両面ナットタイプ：SC型の寸法図

両面ナットタイプ：SB・TB・DB・SMB型の寸法図

両面2ヶタイプ：SS・DD型の寸法図

サポーターSPS製の寸法図

サポーターの寸法図

品番	H	A	C×有効深さ	D×長さ
品番	（mm）	（φ）	（mm）	（mm）=L
D-40	40	40	M8×11	-
D-45	45	40	M8×11	-
D-50	50	40	M8×11	-
DB-40	40	40	M8×11	M8×20
DB-45	45	40	M8×11	M8×20
DB-50	50	40	M8×11	M8×20
DB-50-L8	50	40	M8×11	M8×8
SS-25	25	-	4-M6×8	-
DD-50	50	-	4-M6×8	-
DD-50-8	50	-	4-M8×11	-
S-20-4	20	20	M4×5.5	-
S-20-5	20	20	M5×5.5	-
S-20-6	20	20	M6×5.5	-
S-24	24	20	M6×5.5	-
S-25	25	25	M6×8	-
SB-20	20	20	M6×5.5	M6×13
SB-20-4	20	20	M4×5.5	M4×11
SB-20-5	20	20	M5×5.5	M5×11
SB-20-6-L5	20	20	M6×5.5	M6×5
SB-24	24	20	M6×5.5	M6×11
SB-25	25	25	M6×8	M6×12
SB-25-5	25	25	M5×8.5	M5×11
SB-25-L6	25	25	M6×8	M6×6
SM-20-4	20	15	M4×5.5	-
SM-20-5	20	15	M5×5.5	-
SMB-20-4	20	15	M4×5.5	M4×13
SMB-20-5	20	15	M5×5.5	M5×13
SB-20-SPS	20.5	20.5	M6×5.5	M6×13
SMB-20-5-SPS	20	15	M5×5.5	M5×13
T-30	30	30	M8×10	-
T-35	35	35	M8×10	-
TM-35	35	20	M5×8.5	-
TB-30	30	30	M8×10	M8×20
TB-30-6	30	30	M6×8	M6×13
TB-30-L13	30	30	M8×10	M8×13
TB-35	35	35	M8×10	M8×20
TB-35-6	35	35	M6×11	M6×13
TB-35-L8	35	35	M8×10	M8×8

※ SB-20-6-L5・SB-25-L6・TB-35-L8・DB-50-L8は連結が可能。

配線器具の端子ネジの締付けトルク（JIS-C-8306による）

端子ネジの呼び径（mm）	4	5	6	8
締め付けトルクN・m （kgf・cm）	1.2 （12）	2 （20）	2.5 （25）	5.5 （55）

※ ネジは適性トルクで締付けてください。屋外露出の使用はできません。

型番リスト

表示件数

型番

種類

材質

表面処理

本体寸法高さ

(mm)

本体寸法直径（φ）

(mm)

ナット有効深さ

(mm)

ボルト長さ

(mm)

RoHS?

最小発注数量

両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	40	40	M8×11	-	10	1パック 25個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	45	40	M8×11	-	10	1パック 25個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	50	40	M8×11	-	10	1パック 25個入り
ナット・ボルトタイプ（耐熱・難燃）	シンジオタクチックポリスチレン	鉄製電気亜鉛めっき三価クロメート	51	40	M8×11	-	-	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	40	40	M8×11	M8×20	10	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	45	40	M8×11	M8×19	10	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	50	40	M8×11	M8×20	-	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	50	40	M8×11	M8×8	10	1パック 25個入り
両面ナットタイプ（2ヶタイプ）	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	50	50	M6×8	-	10	1パック 25個入り
両面ナットタイプ（2ヶタイプ）	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	50	50	M8×11	-	10	1パック 25個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	20	20	M4×5.5	-	10	1パック 50個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	20	20	M5×5.5	-	10	1パック 50個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	20	20	M6×5.5	-	10	1パック 50個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	24	20	M6×5.5	-	10	1パック 50個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	25	25	M6×8	-	10	1パック 50個入り
ナット・ボルトタイプ（耐熱・難燃）	シンジオタクチックポリスチレン	鉄製電気亜鉛めっき三価クロメート	25.5	25	M6×8	-	-	50個
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	20	20	M6×5.5	M6×13	10	1パック 50個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	20	20	M4×5.5	M4×11	10	1パック 50個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	20	20	M5×5.5	M5×11	10	1パック 50個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	20	20	M6×5.5	M6×5	10	1パック 50個入り
ナット・ボルトタイプ（耐熱・難燃）	シンジオタクチックポリスチレン	鉄製電気亜鉛めっき三価クロメート	20.5	20.5	M6×5.5	M6×13	-	1パック 50個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	24	20	M6×5.5	M6×11	10	1パック 50個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	25	25	M6×8	M6×12	10	1パック 50個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	25	25	M5×8.5	M5×11	10	1パック 50個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	25	25	M6×8	M6×6	10	1パック 50個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	20	15	M4×5.5	-	10	1パック 50個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	20	15	M5×5.5	-	10	1パック 50個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	20	15	M4×5.5	M4×13	10	1パック 50個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	20	15	M5×5.5	M5×13	10	1パック 50個入り
ナット・ボルトタイプ（耐熱・難燃）	シンジオタクチックポリスチレン	鉄製電気亜鉛めっき三価クロメート処理仕上	20	15	M5×5.5	M5×13	10	1パック 50個入り
両面ナットタイプ（2ヶタイプ）	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	25	45	M6×8	-	10	1パック 50個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	30	30	M8×10	-	10	1パック 25個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	35	35	M8×10	-	10	1パック 25個入り
両面ナットタイプ（難燃）	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	35	35	M8×11	-	-	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	30	30	M8×10	M8×20	10	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	30	30	M6×8	M6×13	10	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート	30	30	M8×10	M8×13	10	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	35	35	M8×10	M8×20	10	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	35	35	M6×11	M6×13	10	1パック 25個入り
ナット・ボルトタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	35	35	M8×10	M8×8	10	1パック 25個入り
両面ナットタイプ	ポリプロピレン	鉄製電気亜鉛めっき三価クロメート処理仕上	35	20	M5×8.5	-	10	1パック 25個入り

通常単価(税別) (税込単価)	通常出荷日

11,518円6,910円 ( 7,601円 )	在庫品1日目当日出荷可能
10,937円 ( 12,031円 )	3日目
11,067円 ( 12,174円 )	5日目
16,787円 ( 18,466円 )	3日目
10,891円 ( 11,980円 )	在庫品1日目当日出荷可能
10,891円 ( 11,980円 )	在庫品1日目当日出荷可能
12,088円 ( 13,297円 )	在庫品1日目当日出荷可能
9,044円 ( 9,948円 )	在庫品1日目当日出荷可能
17,103円 ( 18,813円 )	4日目
26,386円 ( 29,025円 )	3日目
10,926円 ( 12,019円 )	在庫品1日目当日出荷可能
10,926円7,648円 ( 8,413円 )	在庫品1日目当日出荷可能
14,204円 ( 15,624円 )	在庫品1日目当日出荷可能
14,090円 ( 15,499円 )	3日目
14,090円12,681円 ( 13,949円 )	在庫品1日目当日出荷可能
437円 ( 481円 )	9日目
14,204円 ( 15,624円 )	在庫品1日目当日出荷可能
14,204円 ( 15,624円 )	在庫品1日目当日出荷可能
14,204円 ( 15,624円 )	在庫品1日目当日出荷可能
10,926円 ( 12,019円 )	在庫品1日目当日出荷可能
19,400円 ( 21,340円 )	3日目
14,204円 ( 15,624円 )	5日目
14,204円 ( 15,624円 )	在庫品1日目当日出荷可能
14,204円 ( 15,624円 )	在庫品1日目当日出荷可能
14,204円 ( 15,624円 )	在庫品1日目当日出荷可能
11,278円 ( 12,406円 )	在庫品1日目当日出荷可能
11,278円 ( 12,406円 )	在庫品1日目当日出荷可能
10,926円 ( 12,019円 )	在庫品1日目当日出荷可能
10,926円 ( 12,019円 )	在庫品1日目当日出荷可能
17,329円 ( 19,062円 )	3日目
23,227円 ( 25,550円 )	3日目
9,457円 ( 10,403円 )	在庫品1日目当日出荷可能
9,457円4,728円 ( 5,201円 )	在庫品1日目当日出荷可能
11,654円 ( 12,819円 )	3日目
7,114円 ( 7,825円 )	在庫品1日目当日出荷可能
7,114円 ( 7,825円 )	在庫品1日目当日出荷可能
7,114円 ( 7,825円 )	在庫品1日目当日出荷可能
7,114円 ( 7,825円 )	在庫品1日目当日出荷可能
7,114円 ( 7,825円 )	在庫品1日目当日出荷可能
7,114円5,691円 ( 6,260円 )	在庫品1日目当日出荷可能
6,643円 ( 7,307円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・従来のように絶縁物を手加工する手間が省けます
・両面ナット（S・T・D・SM・TM型）とナット、ボルト（SB・SMB・TB・DB型）の2タイプがあり、それぞれ高さ、直径の異なる豊富な種類がございますので、用途に応じてご使用いただけます
・絶縁性に優れ（耐電圧2.5kV 1分間）、軽量です
・小型のため、隣接するビスなどと干渉することがありません
・ポリプロピレン製（黒色）
・サポーターSPS製（耐熱・難燃性タイプ）
・エンジニアリングプラスチックの中で最も軽い樹脂の一つである「シンジオタクチックポリスチレン」で成形されており、耐熱性に優れています。また、耐薬品性としてはオイル・脂肪族系溶剤に高い耐性を有します
・シンジオタクチックポリスチレン（SPS）GF30％
【用途】
・分・配電盤、制御盤、整流器盤等の機器取付絶縁台
・ブスバー配線、電線配線の絶縁サポートとして
・分岐金物を取付けることにより、分岐台としても使用可能

ご注意

インサートナット、ボルトは鉄製電気亜鉛メッキ三価クロメート処理仕上です。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

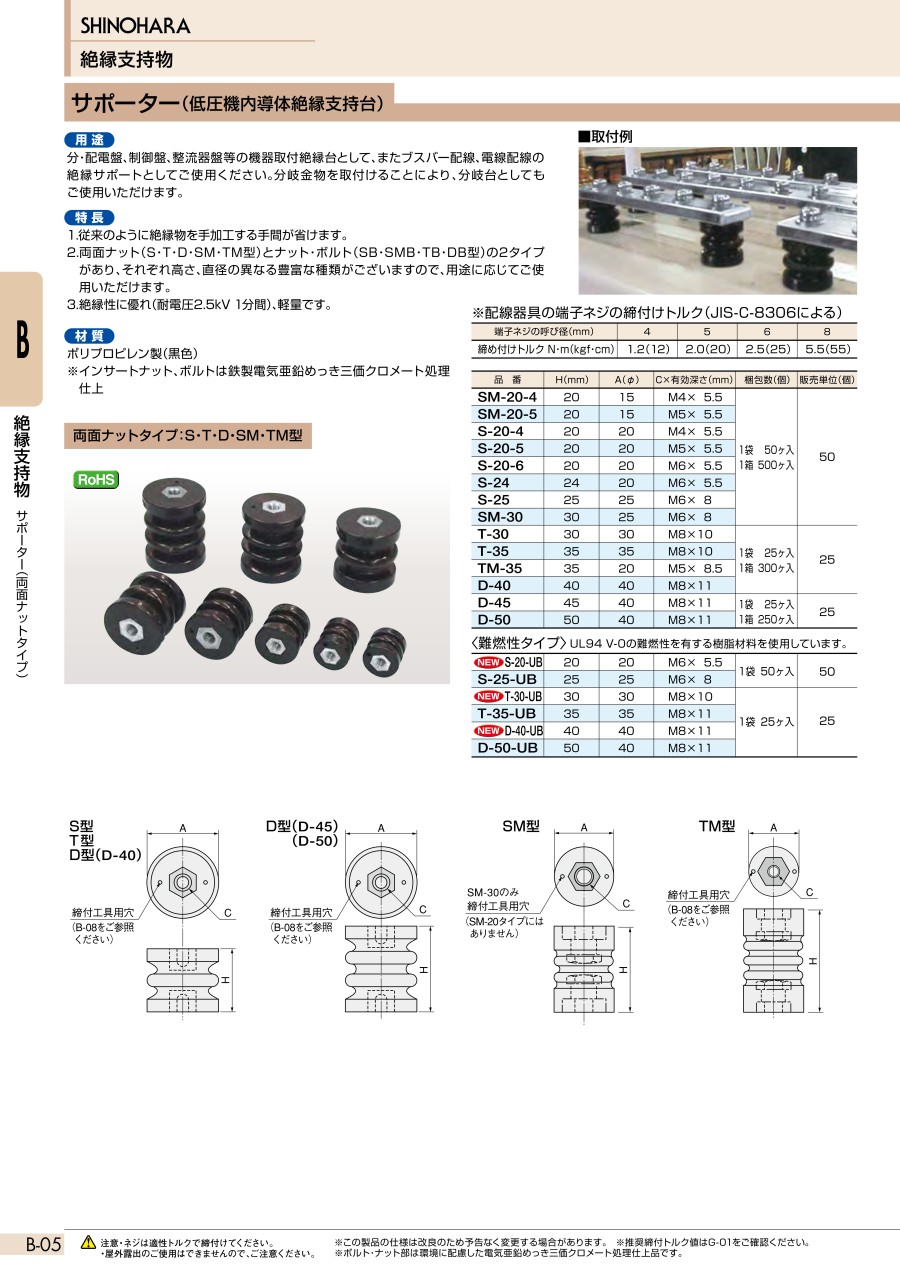

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サポーター（低圧機内導体絶縁支持台）のレビュー

4.3平均満足度：4.36件のレビュー

星5
50%
星4
33%
星3
17%
星2
0%
星1
0%

カラーサポートとして使用しました

満足度：5.02019/02/02

汎用の3cm幅のダクトは高さが6cmしかなく、高さ8cmダクトと高さを合わせる為、本品2cmの高さをカラーがわりに使用し...もっと読む

2人が参考にしています。

アースバーのかさ上げ

満足度：4.02020/02/29

アースバーのかさ上げや、取り付け面との絶縁を確保するのに最適。あとは少数ロットで購入できるようにしてほしい。

1人が参考にしています。

制御盤の製作

満足度：5.02019/07/12

銅バーの支持台で使用。サイズも豊富で選択できます。少数の個数（10個くらい）から購入出来ればたすかります。

1人が参考にしています。

電気基板の固定支柱

満足度：5.02023/02/27

かさ上げが必要なため、絶縁支持台を用いています。大量に必要な時に助かります。

0人が参考にしています。

部品

満足度：4.02022/05/06

50個も必要なかったのですが、至急必要だったので購入しました少数単位でも購入可能だといいと思います

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Q難燃性タイプはありますか？

UL94 V-0の難燃性を有する樹脂材料を使用した「難燃性タイプ」があります。
