アルミ窓枠 AY型 IP55
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 21,880円～60,682円特別価格
- 税込単価
- 24,068円～66,750円特別価格
取付が極めて簡単にできる、AY受電盤、キュービクル、配電盤等の計器読取りに便利...
詳細情報を確認する- 色
- IP55
商品仕様
製品仕様
使用例1
使用例2
※寸法図
取付方法
| 記号 | 部品名 | 材質 |
|---|---|---|
| ① | 窓枠 | アルミニウム合金6.3mm （アルマイト加工仕上） |
| ② | ガラス | ・金網入りガラス（6.8mm厚）→品番末尾｢AT｣ ・強化ガラス（5.0mm厚）→品番末尾｢KT｣ |
| ③ | パッキン | CRスポンジ・NRゴム |
| ④ | 押え枠 | アルミニウム合金 |
| ⑤ | 取付ボルト | AY型：M5埋込ボルト（SUS） |
| ⑥ | 適用パネル厚 | 2.0～3.2mm （屋内盤1.6mmにもご使用いただけます） ※屋内盤1.6mm厚に取付の場合、IP55の性能はありません。 |
・締付ナットは均等に締め付ける。適正締付トルクは1.5N・m（15kgf・cm）
| 品 番 | ガラス | ガラス有効寸法 A×B | パネルカット寸法 C×D | 重量 (kg) |
|---|---|---|---|---|
| AY-2020AT | 金網入り | 200×200 | 235×235（58R） | 1.3 |
| AY-2020KT | 強化 | 200×200 | 235×235（58R） | 1.2 |
| AY-2030AT | 金網入り | 200×300 | 235×335（58R) | 1.8 |
| AY-2030KT | 強化 | 200×300 | 235×335（58R) | 1.5 |
| AY-2040AT | 金網入り | 200×400 | 235×435（58R) | 2.1 |
| AY-2040KT | 強化 | 200×400 | 235×435（58R) | 1.8 |
| AY-3030AT | 金網入り | 300×300 | 335×335（58R) | 2.4 |
| AY-3030KT | 強化 | 300×300 | 335×335（58R) | 2.0 |
| AY-4030AT | 金網入り | 400×300 | 435×335（58R) | 3.0 |
| AY-4030KT | 強化 | 400×300 | 435×335（58R) | 2.5 |
| AY-4040AT | 金網入り | 400×400 | 435×435（58R) | 3.7 |
| AY-4040KT | 強化 | 400×400 | 435×435（58R) | 3.1 |
| AY-5030AT | 金網入り | 500×300 | 535×335（58R) | 3.6 |
| AY-5030KT | 強化 | 500×300 | 535×335（58R) | 3.1 |
| AY-5040AT | 金網入り | 500×400 | 535×435（58R) | 4.7 |
| AY-5040KT | 強化 | 500×400 | 535×435（58R) | 3.8 |
| AY-5050AT | 金網入り | 500×500 | 535×535（58R) | 6.0 |
| AY-5050KT | 強化 | 500×500 | 535×535（58R) | 4.8 |
| AY-6030AT | 金網入り | 600×300 | 635×335（58R) | 4.4 |
| AY-6030KT | 強化 | 600×300 | 635×335（58R) | 3.6 |
| AY-6040AT | 金網入り | 600×400 | 635×435（58R) | 5.8 |
| AY-6040KT | 強化 | 600×400 | 635×435（58R) | 4.7 |
| AY-6050AT | 金網入り | 600×500 | 635×535（58R) | 6.6 |
| AY-6050KT | 強化 | 600×500 | 635×535（58R) | 5.4 |
| AY-7030AT | 金網入り | 700×300 | 735×335（58R) | 5.3 |
| AY-7030KT | 強化 | 700×300 | 735×335（58R) | 4.4 |
※寸法図と対応。
※品番末尾は、AT:金網入ガラス6.8mm、KT:強化ガラス5.0mmを表す。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,902円 ( 27,392円 ) | 在庫品1日目当日出荷可能 |
21,880円 ( 24,068円 ) | 4日目 |
26,341円18,438円 ( 20,282円 ) | 在庫品1日目当日出荷可能 |
24,689円22,220円 ( 24,442円 ) | 在庫品1日目当日出荷可能 |
30,268円8,992円 ( 9,891円 ) | 在庫品1日目当日出荷可能 |
27,531円 ( 30,284円 ) | 4日目 |
27,533円 ( 30,286円 ) | 4日目 |
24,686円 ( 27,155円 ) | 4日目 |
27,430円 ( 30,173円 ) | 在庫品1日目当日出荷可能 |
26,121円 ( 28,733円 ) | 在庫品1日目当日出荷可能 |
35,676円 ( 39,244円 ) | 在庫品1日目当日出荷可能 |
31,590円 ( 34,749円 ) | 4日目 |
31,592円 ( 34,751円 ) | 在庫品1日目当日出荷可能 |
27,422円 ( 30,164円 ) | 4日目 |
36,984円 ( 40,682円 ) | 在庫品1日目当日出荷可能 |
35,668円 ( 39,235円 ) | 4日目 |
46,660円 ( 51,326円 ) | 4日目 |
45,442円 ( 49,986円 ) | 4日目 |
41,309円 ( 45,440円 ) | 4日目 |
41,110円 ( 45,221円 ) | 4日目 |
46,664円 ( 51,330円 ) | 4日目 |
41,218円 ( 45,340円 ) | 4日目 |
60,682円 ( 66,750円 ) | 4日目 |
52,215円 ( 57,437円 ) | 4日目 |
45,434円 ( 49,977円 ) | 4日目 |
41,105円 ( 45,216円 ) | 4日目 |
詳細情報
基本情報
取付が極めて簡単にできる、AY受電盤、キュービクル、配電盤等の計器読取りに便利な窓枠。
【特長】
・パネル穴に表面からアルミ窓枠をはめ込み、裏面から押え枠をビス止めするだけで取付可能。
・認定キュービクルに使用可能（網入りガラスタイプ）な盤用パーツ。
・防水構造（IP55）のため屋外用としても使用可能（適用板厚2.0～3.2mm厚）。
・アルマイト処理を施してあるので、耐蝕性に優れ、仕上がりも美しく、装着した製品の価値を高める。
【用途】
・受電盤・キュービクル・配電盤等の計器読取り窓に最適。

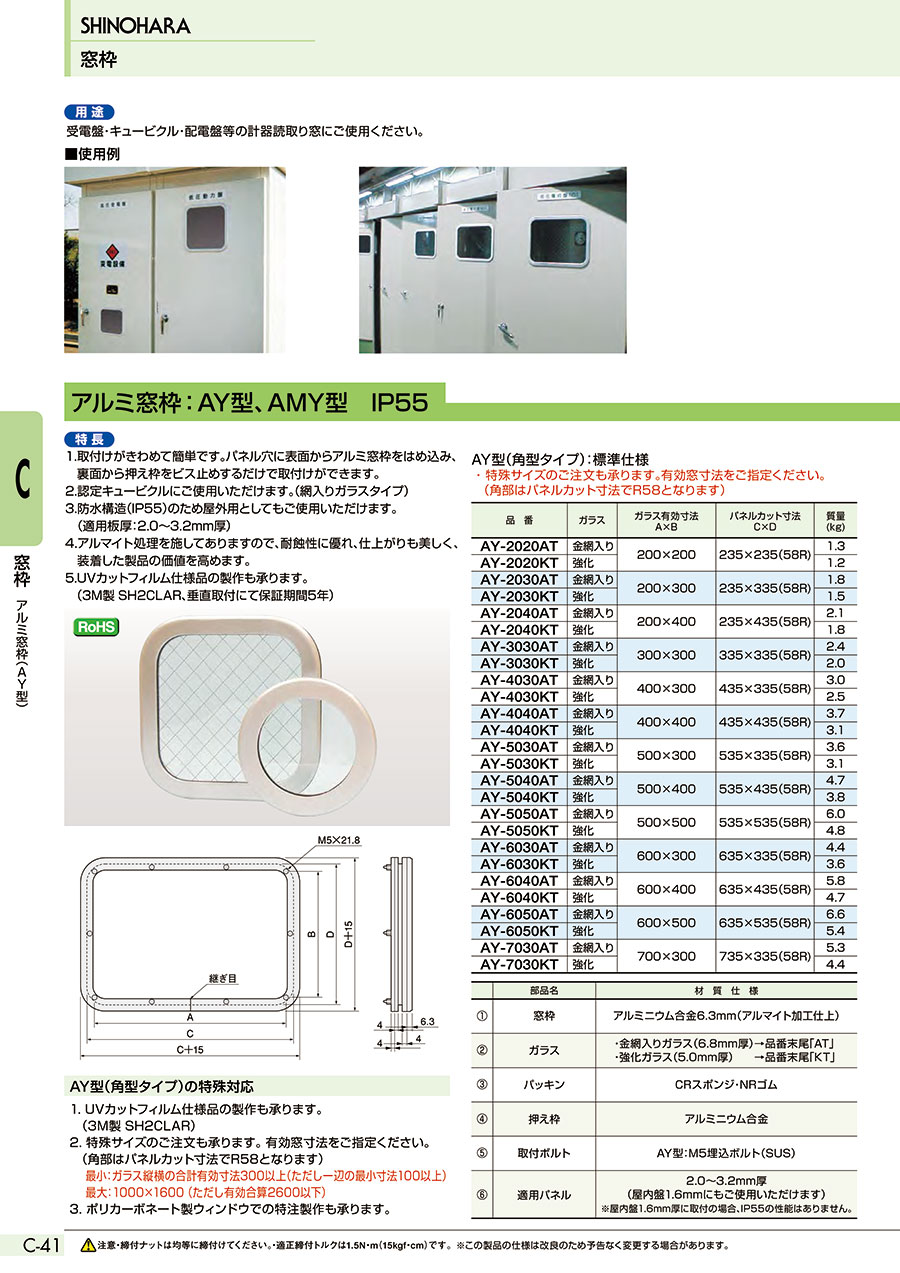

カタログ
