H型ゴムパッキン
- 通常単価(税別)
- 28,690円～51,826円
- 税込単価
- 31,559円～57,009円
各配電盤の窓枠用防水パッキン。【特長】・耐候性、耐油性、耐薬品性、耐寒性、熱変...
詳細情報を確認する- 材質
- PVC
- 材質/表面処理
- 特殊軟質性塩化ビニール（黒色）
- 長さ (m)
- 50
未確定：候補が4型番あります。
商品仕様
製品仕様
この商品の特長
H型ゴムパッキンの外観
外形図
H型ゴムパッキンの寸法図
| 品番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| HK-11 | 2.3 | 5 | 15 | 23 | 7.5 | 7.5 | 8 | 8 |
| HK-14 | 2.5 | 7 | 20 | 25 | 8.5 | 8 | 8.5 | 9 |
| HK-21 | 3 | 3.5 | 14 | 20 | 6.5 | 7 | 6.5 | 7.5 |
| HK-24 | 3.2 | 5 | 18 | 28 | 10 | 8 | 10 | 10 |
- ［！］最少曲げ半径はD寸法の3倍を目安にしてください。
- ［！］芯はセットになっております。
- ［！］寸法に関する設計基準はございません。
詳細情報
基本情報
各配電盤の窓枠用防水パッキン。
【特長】
・耐候性、耐油性、耐薬品性、耐寒性、熱変化性に優れている。
・ゴムに比べて屈曲疲労強度、老化性、耐オゾン性については数倍ある。
・材質 : 特殊軟質性塩化ビニール（黒色）。
【用途】
・各種配電盤の窓枠用防水パッキンに最適。

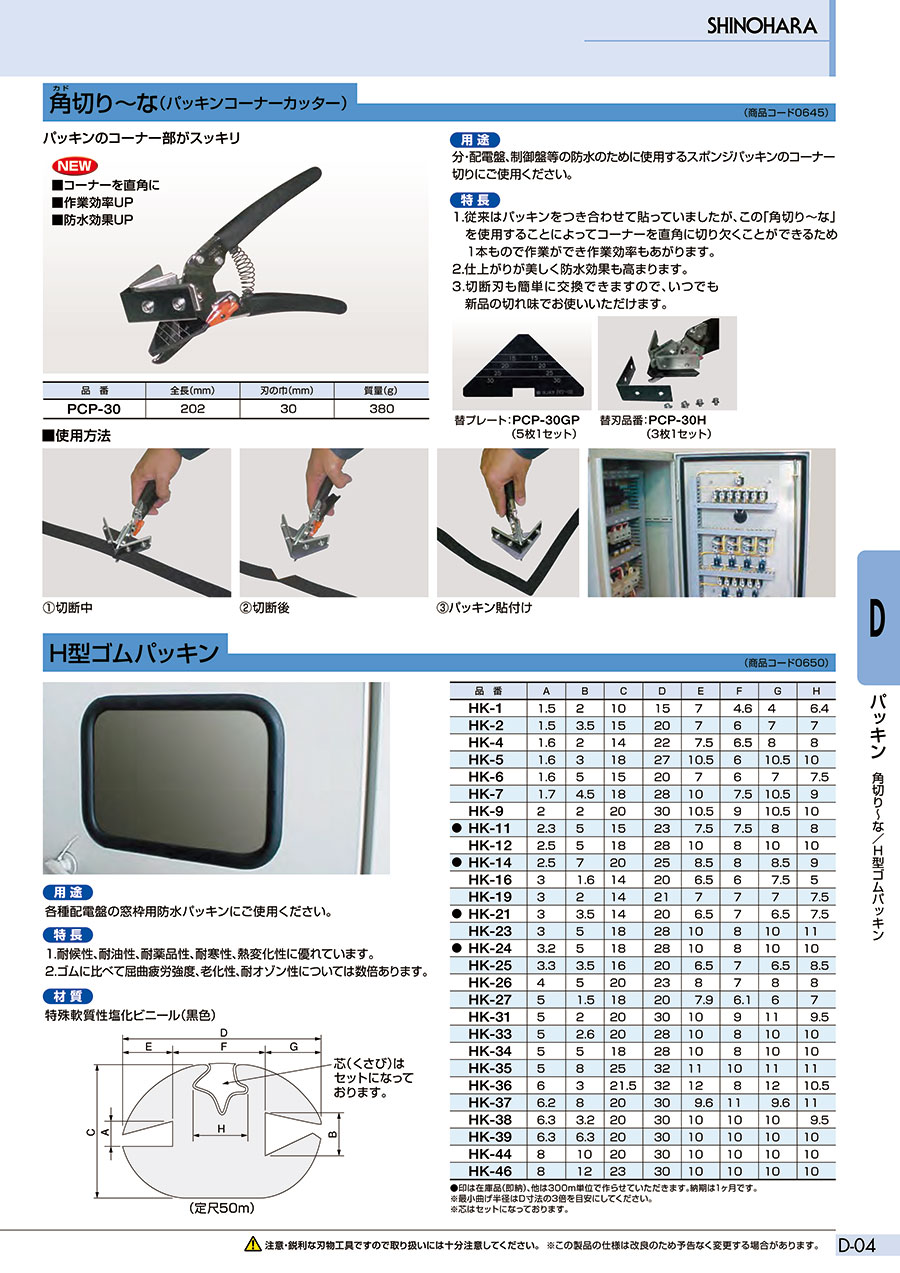

カタログ
商品担当おすすめ
H型ゴムパッキンのレビュー
ステンレス製の槽に透明なポリカの窓をはめ込む
5
5.02020/04/03
防水性は申し分ないのですが、最短で50ｍからしか購入できないので
もっと短く販売してほしい。
4人が参考にしています。
試作品に使用しています
4
4.02023/01/26
特殊な空間を仕切る試作品に使用しています。FRPのベースにこの商品と市販品のガラスで開閉用の窓としました。最初は別のゴム...もっと読む
0人が参考にしています。
