篠原電機

FRPクリート

カタログ |

通常単価(税別): 1,695円～30,166円

税込単価: 1,865円～33,183円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

盤内の低圧ブスバーを支持する絶縁支持台。【特長】・FRP材を加工材として使用し...

材質/表面処理
FRP

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が31型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

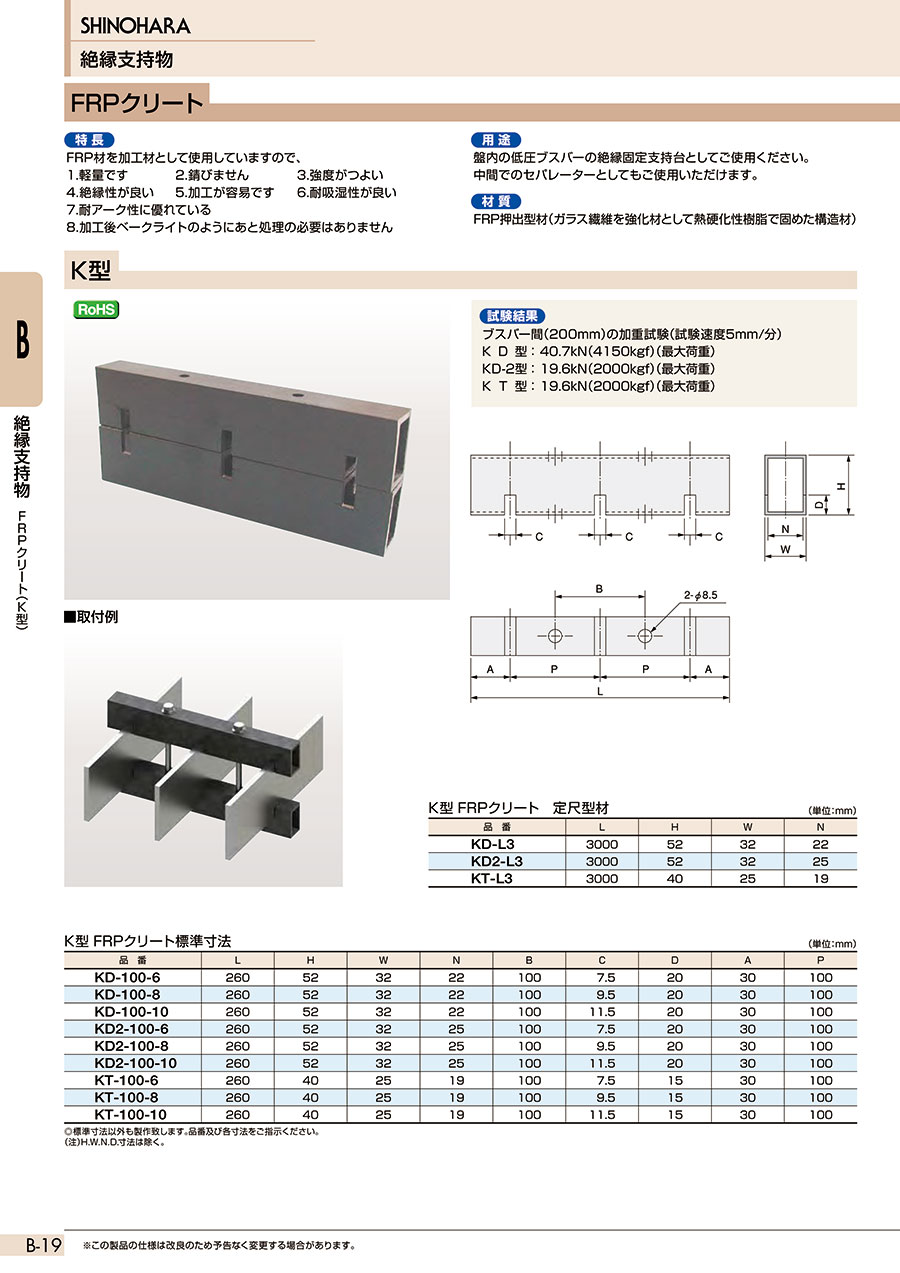

FRPクリート K型の特長

FRPクリート K型の外観

FRPクリート K型の取り付け例

FRPクリート K型の寸法図

試験結果

ブスバー間（200mm）の荷重試験（試験速度5mm/分）
KD型	40.7kN(4150kgf)（最大荷重）
KD-2型	19.6(2000kgf)（最大荷重）
KT型	19.6kN(2000kgf)（最大荷重）

FRPクリート定尺型材（単位 : mm）

品番	L	H	W	N
KD-L3	3000	52	32	22
KD2-L3	3000	52	32	25
KT-L3	3000	40	25	19

FRPクリート標準寸法（単位 : mm）

品番	L	H	W	N	B	C	D	A	P
KD-100-6	260	52	32	22	100	7.5	20	30	100
KD-100-8	260	52	32	22	100	9.5	20	30	100
KD-100-10	260	52	32	22	100	11.5	20	30	100
KD2-100-6	260	52	32	25	100	7.5	20	30	100
KD2-100-8	260	52	32	25	100	9.5	20	30	100
KD2-100-10	260	52	32	25	100	11.5	20	30	100
KT-100-6	260	40	25	19	100	7.5	15	30	100
KT-100-8	260	40	25	19	100	9.5	15	30	100
KT-100-10	260	40	25	19	100	11.5	15	30	100

※ 屋外露出のご使用はできませんので、ご注意ください。

FRPクリート（高圧機内絶縁電線支持物） KW型の特長

FRPクリート KW型の外観

FRPクリート KW型の取り付け例

FRPクリート KW型の寸法図

品番	適用電線サイズ（sq）		付属アダプター
品番	KIP電線	MLFC電線	No.	品番	D寸法
KW-100-3-1	5.5		1	PPAD-1	11
KW-100-3-2		5.5	2	PPAD-2	11.5
KW-100-3-3	8		3	PPAD-3	12
KW-100-3-4	14	14	4	PPAD-4	13
KW-100-3-5	22		5	PPAD-5	14
KW-100-3-6		22	6	PPAD-6	15
KW-100-3-7	38		7	PPAD-7	16
KW-100-3-8		38	8	PPAD-8	16.5
KW-100-3-9	60		9	PPAD-9	18
KW-100-3-10		60	10	PPAD-10	19.5
KW-100-3-11	100		11	PPAD-11	21
KW-100-3-12		100	12	PPAD-12	22.5
KW-100-3-13	150		13	PPAD-13	25

※ ご使用の際は高圧絶縁電線の外被端と対地間（低圧回路含む）との距離を20mm以上確保するように配置・配線してください。

FRPクリート P型の特長

FRPクリート P型の外観

FRPクリート P型の取り付け例

FRPクリート P型の寸法図

試験結果

ブスバー間（80mm）の荷重試験（試験速度2mm/分）
最大荷重	23.8kN(2425kgf)

P型 FRPクリート定尺型材
P-L2530 L : 2,530mm

P型 FRPクリート標準寸法（単位 : mm）

品番	L	P	A	C	B	バー厚	穴
P-80-6	220	80	30	7.5	80	6	8.5
P-80-8	220	80	30	9.5	80	8	8.5
P-80-10	220	80	30	11.5	80	10	8.5
P-100-6	260	100	30	7.5	100	6	8.5
P-100-8	260	100	30	9.5	100	8	8.5
P-100-10	260	100	30	11.5	100	10	8.5

※ 屋外露出のご使用はできませんので、ご注意ください。

型番リスト

表示件数

型番

幅×高さ×長さ

(mm)

適用電線サイズ

(sq)

特徴

スリット幅×スリット長さ

(mm)

最大荷重

(kN)

RoHS?

最小発注数量

高さ52×長さ260	-	-	スリット幅7.5	19.6	10	1個
高さ52×長さ260	-	-	スリット幅9.5	19.6	10	1個
高さ52×長さ260	-	-	スリット幅11.5	19.6	10	1個
高さ52×長さ3000	-	定尺型材	-	19.6	10	1個
高さ52×長さ260	-	-	スリット幅7.5	40.7	10	1個
高さ52×長さ260	-	-	スリット幅9.5	40.7	10	1個
高さ52×長さ260	-	-	スリット幅11.5	40.7	10	1個
高さ52×長さ3000	-	定尺型材	-	40.7	10	1個
高さ40×長さ260	-	-	スリット幅7.5	19.6	10	1個
高さ40×長さ260	-	-	スリット幅9.5	19.6	10	1個
高さ40×長さ260	-	-	スリット幅11.5	19.6	10	1個
高さ40×長さ3000	-	定尺型材	-	19.6	10	1個
高さ38×長さ260	KIP5.5	付属PPAD-1	-	-	10	1個
高さ38×長さ260	MLFC5.5	付属PPAD-2	-	-	10	1個
高さ38×長さ260	KIP8	付属PPAD-3	-	-	10	1個
高さ38×長さ260	KIP,MLFC14	付属PPAD-4	-	-	10	1個
高さ38×長さ260	KIP22	付属PPAD-5	-	-	10	1個
高さ38×長さ260	MLFC22	付属PPAD-6	-	-	10	1個
高さ38×長さ260	KIP38	付属PPAD-7	-	-	10	1個
高さ38×長さ260	MLFC38	付属PPAD-8	-	-	10	1個
高さ38×長さ260	KIP60	付属PPAD-9	-	-	10	1個
高さ38×長さ260	MLFC60	付属PPAD-10	-	-	10	1個
高さ38×長さ260	KIP100	付属PPAD-11	-	-	10	1個
高さ38×長さ260	MLFC100	付属PPAD-12	-	-	10	1個
高さ38×長さ260	KIP150	付属PPAD-13	-	-	10	1個
高さ35×長さ220	-	-	スリット幅7.5	23.8	10	1個
高さ35×長さ220	-	-	スリット幅9.5	23.8	10	1個
高さ35×長さ220	-	-	スリット幅11.5	23.8	10	1個
高さ35×長さ260	-	-	スリット幅7.5	23.8	10	1個
高さ35×長さ260	-	-	スリット幅9.5	23.8	10	1個
高さ35×長さ260	-	-	スリット幅11.5	23.8	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,141円 ( 3,455円 )	4日目
3,141円 ( 3,455円 )	4日目
3,141円 ( 3,455円 )	4日目
24,200円 ( 26,620円 )	3日目
3,831円 ( 4,214円 )	4日目
3,831円 ( 4,214円 )	4日目
3,831円 ( 4,214円 )	4日目
30,166円 ( 33,183円 )	3日目
2,066円 ( 2,273円 )	4日目
2,066円 ( 2,273円 )	4日目
2,066円 ( 2,273円 )	4日目
17,403円 ( 19,143円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
4,168円 ( 4,585円 )	3日目
1,702円 ( 1,872円 )	4日目
1,695円 ( 1,865円 )	4日目
1,702円 ( 1,872円 )	4日目
2,461円 ( 2,707円 )	4日目
2,461円 ( 2,707円 )	4日目
2,461円 ( 2,707円 )	4日目

詳細情報

基本情報

基本情報

盤内の低圧ブスバーを支持する絶縁支持台。
【特長】
・FRP材を加工材として使用し、軽量。
・錆びない。強度がつよい。絶縁性が良い。
・加工が容易。耐吸湿性が良い。
・耐アーク性に優れている。
・加工後ベークライトのようにあと処理の必要はない。
【用途】
・盤内の提案ブスバーの絶縁固定支持台として便利。
・中間でのセパレーターとしても便利。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
