コネクタ端子台 PCIシリーズ 圧着端子式
- 通常単価(税別)
- 5,222円
- 税込単価
- 5,744円
DINレール幅35mmに対し本体幅40mmのスリムなスタイルのインターフェイス端子台。【特長】・PCI...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
主力機器にそのまま対応できるような設計のインターフェイス端子台
レール取り付け用と直取り付け用の兼用タイプ。
製品仕様
| 定格絶縁電圧 | AC, DC125V |
|---|---|
| 定格通電電流 | 1A |
| 耐電圧 | AC600V/1分間 |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） |
| 適合電線 | 1.25mm2／MAX |
| 結線ビス | M3×8L |
| 標準締付トルク | 1.2N･m |
| 周囲温度 | -15℃～+60℃ |
特性
| 端子台 | PPE グレー UL94 V-0 |
|---|---|
| ケース | PPE グレー UL94 V-0 |
| 基板 | ガラエポ t=1.6 |
材質
型番：PCI-1D20B

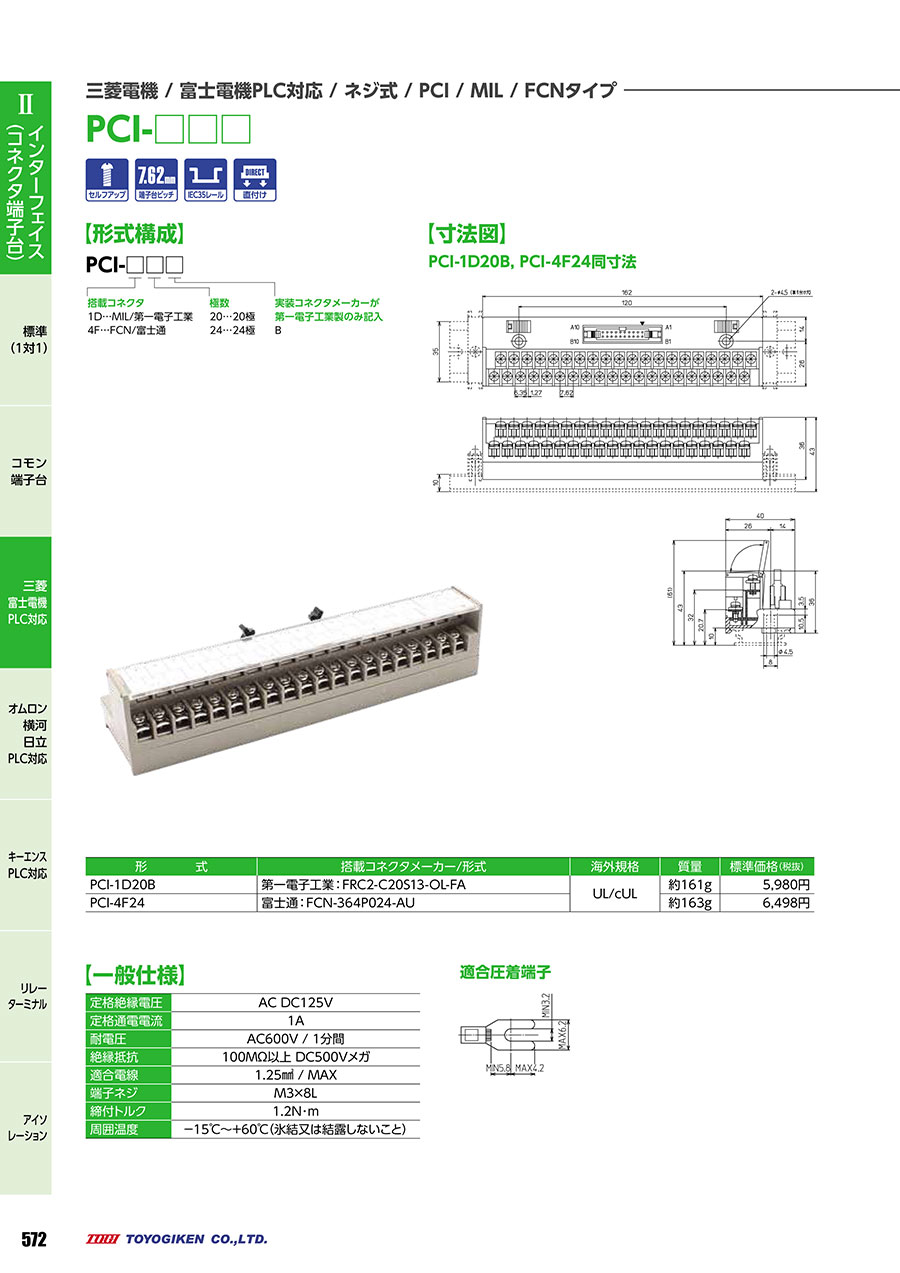

端子台PCIシリーズの寸法図
| - | コネクタ | ||
|---|---|---|---|
| 形式 | 実装コネクタ | 適合ソケット | ストレインリリーフ |
| PCI-1D20B | FRC2-C2OS13-OL-FA | FRC2-A020-30S | ソケットにセット |
実装コネクタ
結線図（TOPVIEW）
対応シーケンサとの基本的な配線形態及び適合コネクタ
PCI-シリーズシーケンサ間適合コネクタ
対応シーケンサのコネクタ形式
※上記以外のタイプ・型番につきましては、カタログを参照してください。
詳細情報
基本情報
DINレール幅35mmに対し本体幅40mmのスリムなスタイルのインターフェイス端子台。
【特長】
・PCIシリーズの基板回路は、三菱、オムロンのシーケンサ（DC5V～24V用）の主力機器に対応できる設計。
・付属のショートバーを使い分けることで、入出力用どちらにも使用できる。
・レール取り付け用、直取り付け用兼用型。
【用途】
・三菱、オムロンのシーケンサ（DC5V～24V用）の主力機器に対応する際に利用可能。
