防水形圧着スリーブ B形【100個入り】
- 通常単価(税別)
- 5,219円～5,554円
- 税込単価
- 5,741円～6,109円
通常出荷日：在庫品1日目当日出荷可能
防水キャップが水をシャットアウトする防水形圧着スリーブ。【特長】・電線挿入口の両側に防水キャップを使用...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
防水形圧着スリーブ B形
外形図
商品サイズ
| 品番 | 各部の寸法 mm | 電線抱合範囲 | 専用工具 | 絶縁体 | 標準色 | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | φB | l | 撚線mm2 | AWG | 電線被覆外径 | ||||
| TMN B-1.25-WP | 26.9 | Φ5.4 | 15.0 | 0.5～1.25 | 20-16 | Φ2.5～Φ2.9 | NH64 | ナイロン | 赤透明 |
| TMN B-2-WP | Φ6.1 | 1.04～2.63 | 16-14 | Φ3.0～Φ3.6 | 青透明 | ||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,219円 ( 5,741円 ) | 在庫品1日目当日出荷可能 |
5,554円 ( 6,109円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
防水キャップが水をシャットアウトする防水形圧着スリーブ。
【特長】
・電線挿入口の両側に防水キャップを使用しており、防水安全コード IP57の性能となっている。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

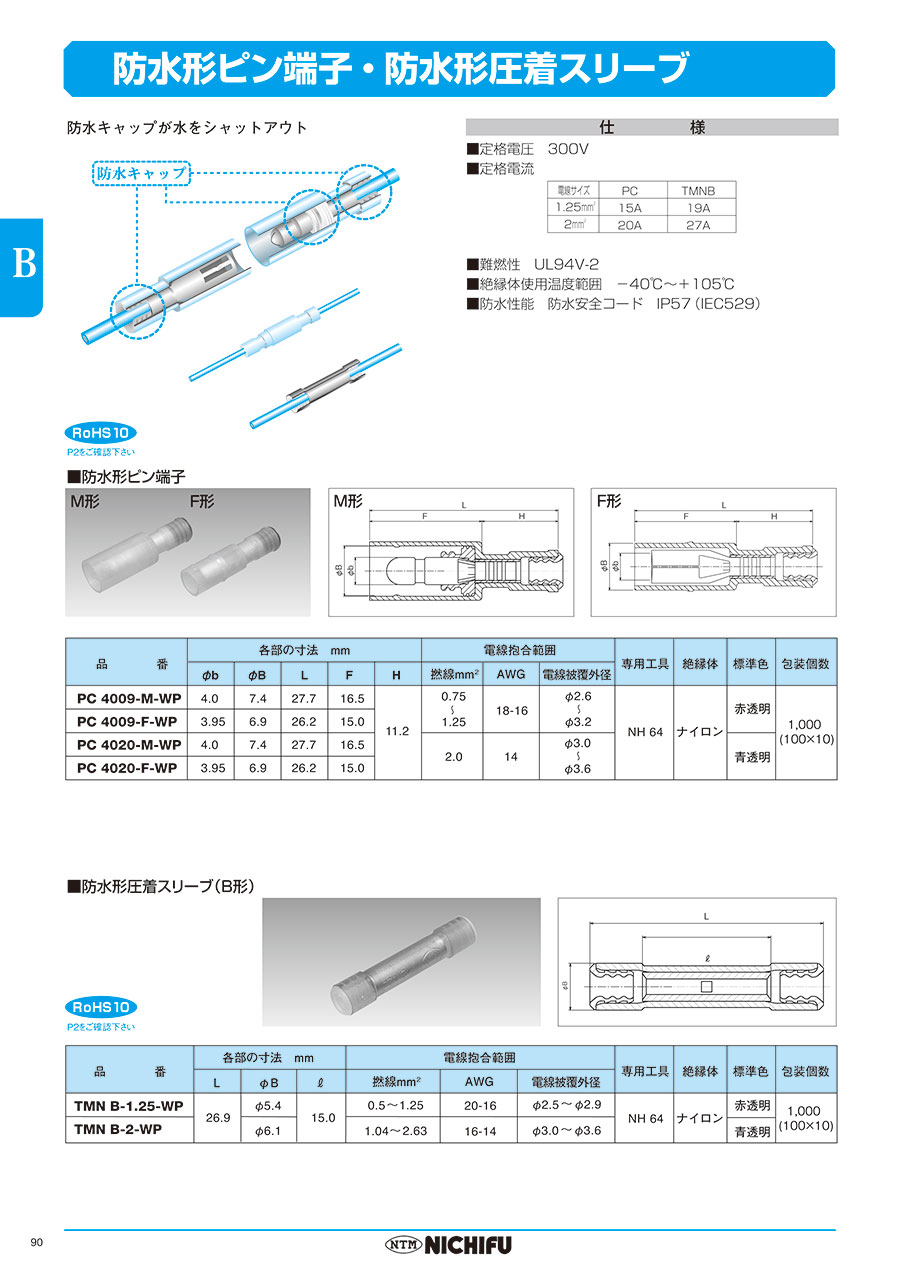

カタログ
商品担当おすすめ
防水形圧着スリーブ B形のレビュー
製品に使用しています
3
3.02021/07/07
当社で設計して製作している製品の外部配線の接続部の防水用として試しに使用してみました。使ってみて施工も簡単でしたし、イメ...もっと読む
0人が参考にしています。
機械の断線修理で使用
4
4.02021/03/31
設備機械の断線修理に、ニチフの防水形圧着スリーブ(TMNB-1.25-WP、TMNB-2-WP)を使用しました。オイルを...もっと読む
0人が参考にしています。
